Передний и задний лигхтс и гуардс — HITACHI LX100-5

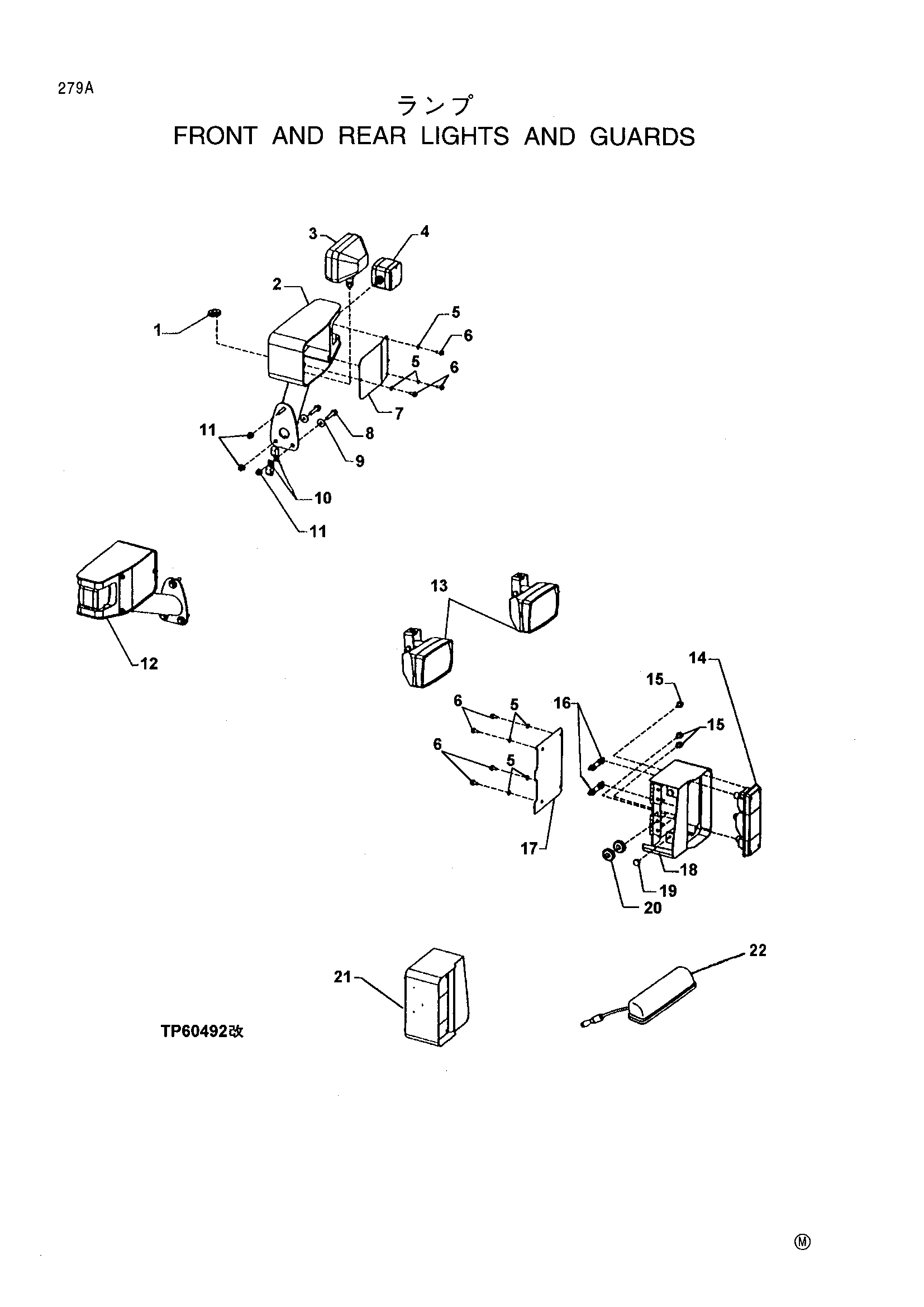

Заводская схема «Передний и задний лигхтс и гуардс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R71351 | Уплотнительная втулка | 2 |
| 2 | AT206846 | Кронштейн | 1 |
| 3 | 4330590 | Фара | 2 |
| 4244248 | Лампа | 1 | |
| 4338893 | Рассеиватель | 1 | |
| 4 | 4303921 | Фонарь передний | 2 |
| 4244231 | Рассеиватель | 1 | |
| 4244230 | Рассеиватель | 1 | |
| 4229390 | Лампа | 1 | |
| 4174816 | Лампа | 1 | |
| 5 | 24M7036 | Шайба | 14 |
| 6 | 19M7932 | Болт с головкой | 14 |
| 8 | 19M7806 | Винт | 6 |
| 9 | 24M7296 | Шайба | 6 |
| 10 | AH97280 | Зажим | 2 |
| 11 | 14M7400 | Блокировка гайка | 6 |
| 12 | AT206845 | Кронштейн | 1 |
| 13 | AT208435 | Фонарь | 2 |
| 14 | 4412968 | Фонарь | 2 |
| 4229390 | Лампа | 1 | |
| 4295340 | Лампа | 1 | |
| 4037222 | Лампа | 1 | |
| 4412970 | Рассеиватель | 1 | |
| 4412974 | Рассеиватель | 1 | |
| 4412975 | Рассеиватель | 1 | |
| 21M7325 | Винт | 4 | |
| 15 | 19M7783 | Винт | 6 |
| 16 | E78684 | Удлинитель пружина | 4 |
| 17 | T171951 | Крышка | 2 |
| 18 | AT209455 | Кронштейн | 1 |
| 19 | T50926 | Бумпер | 4 |
| 20 | R45210 | Уплотнительная втулка | 4 |
| 21 | AT209494 | Кронштейн | 1 |
| 22 | 4321963 | Фонарь | 1 |
| 4037222 | Лампа | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
