Воздушный фильтр, воздушный фильтр филтерс и воздушный фильтр HOS — HITACHI LX100-5

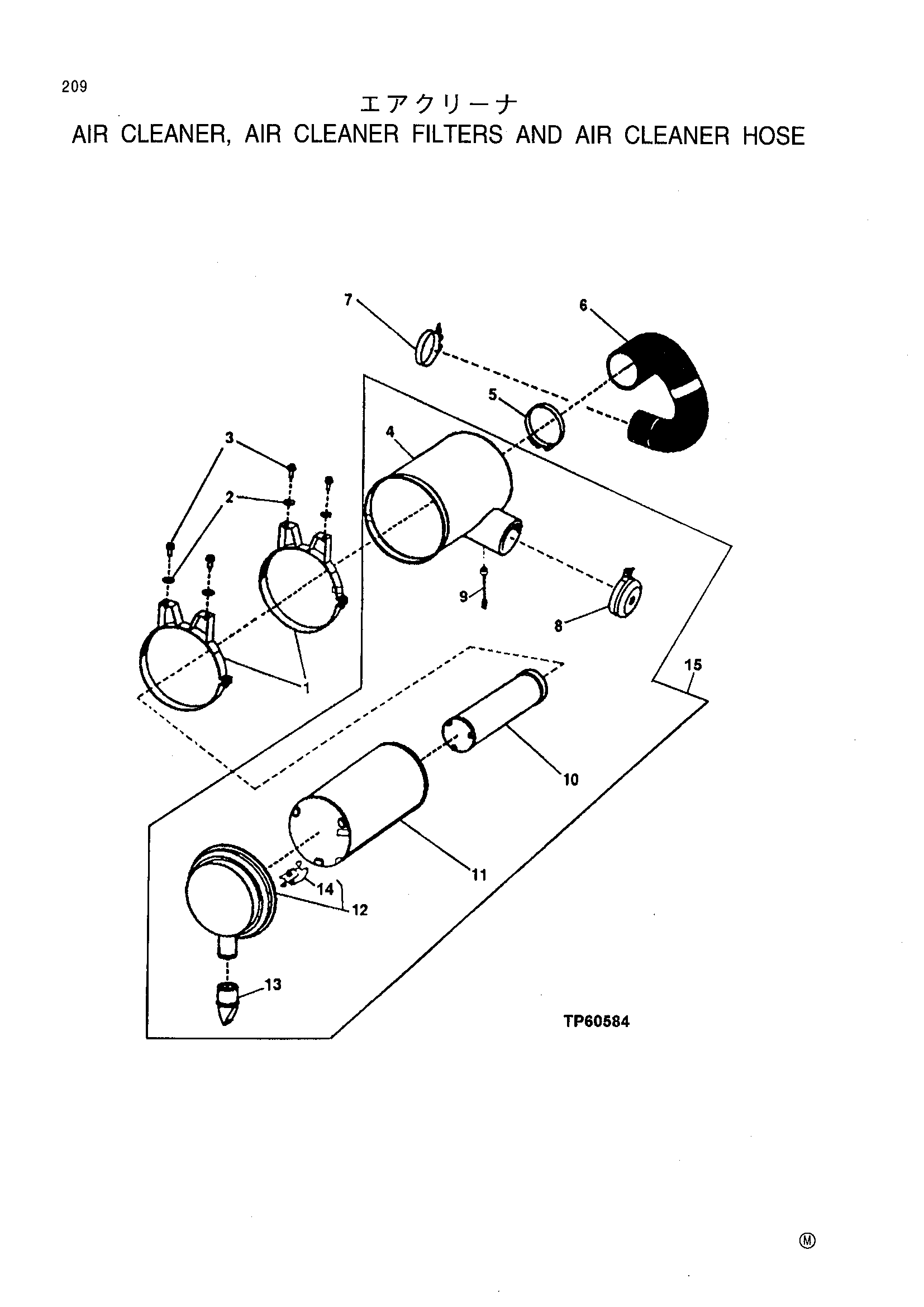

Заводская схема «Воздушный фильтр, воздушный фильтр филтерс и воздушный фильтр HOS» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209856 | Лента | 2 |
| 2 | 24M7296 | Шайба | 4 |
| 3 | 19M7785 | Винт | 4 |
| 5 | AT56657 | Шланг хомут | 1 |
| 6 | T169316 | Всасывание шланг | 1 |
| 7 | AT50923 | Шланг хомут | 1 |
| 8 | AT206888 | Колпачок | 1 |
| 9 | AT221135 | Датчик | 1 |
| AR44361 | Штуцер | 1 | |
| AT178542 | Датчик | 1 | |
| AT221389 | Датчик | 1 | |
| 10 | AT203470 | Фильтр элемент | 1 |
| 11 | AT203469 | Фильтр элемент | 1 |
| 12 | AT203468 | Крышка | 1 |
| 13 | T158495 | Клапан | 1 |
| 14 | AT209926 | Защёлка | 3 |
| 15 | AT222530 | Воздушный фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
