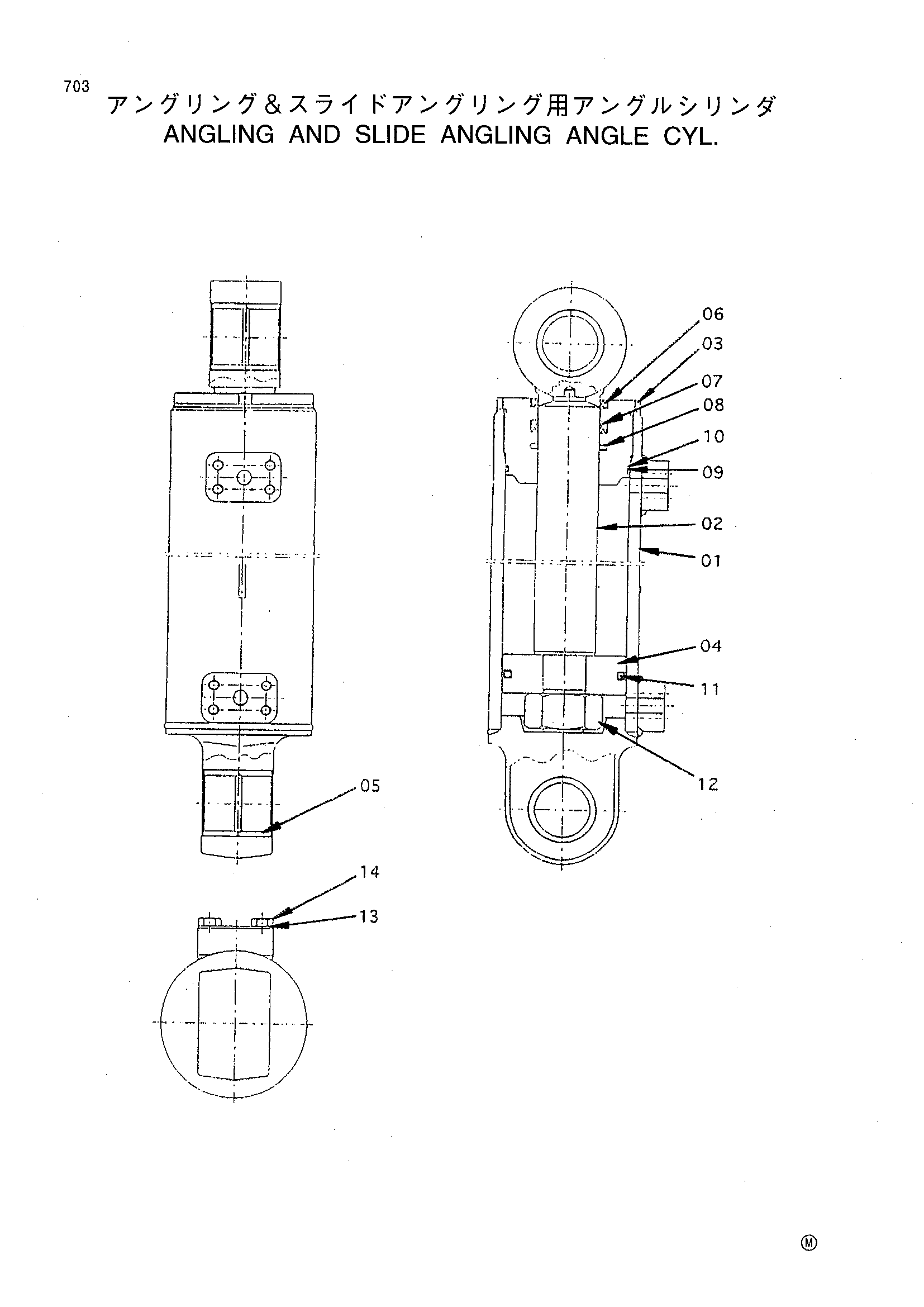

Поворотный и скольжение поворотный угол гидроцилиндр. — HITACHI LX100-5
Заводская схема «Поворотный и скольжение поворотный угол гидроцилиндр.» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428106 | Гидроцилиндр | 1 | |
| 01 | 4429790 | Гидроцилиндр | 1 |
| 02 | 4429796 | Шток поршня | 1 |
| 03 | 4283414 | Втулка направляющая | 1 |
| 04 | 4429795 | Поршень | 1 |
| 05 | 4274398 | Втулка | 2 |
| 06 | 4274394 | Пылезащитное уплотнение | 1 |
| 07 | 4274395 | Манжета | 1 |
| 08 | 4274397 | Буффер | 1 |
| 09 | A811105 | Уплотнительное кольцо | 1 |
| 10 | 4274396 | Опорное кольцо | 1 |
| 11 | 4429799 | Уплотнение | 1 |
| 12 | 4429794 | Гайка | 1 |
| 13 | 4283417 | Крышка | 2 |
| 14 | 4429789 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
