Дуал сингле-левер контроллер — HITACHI LX100-5

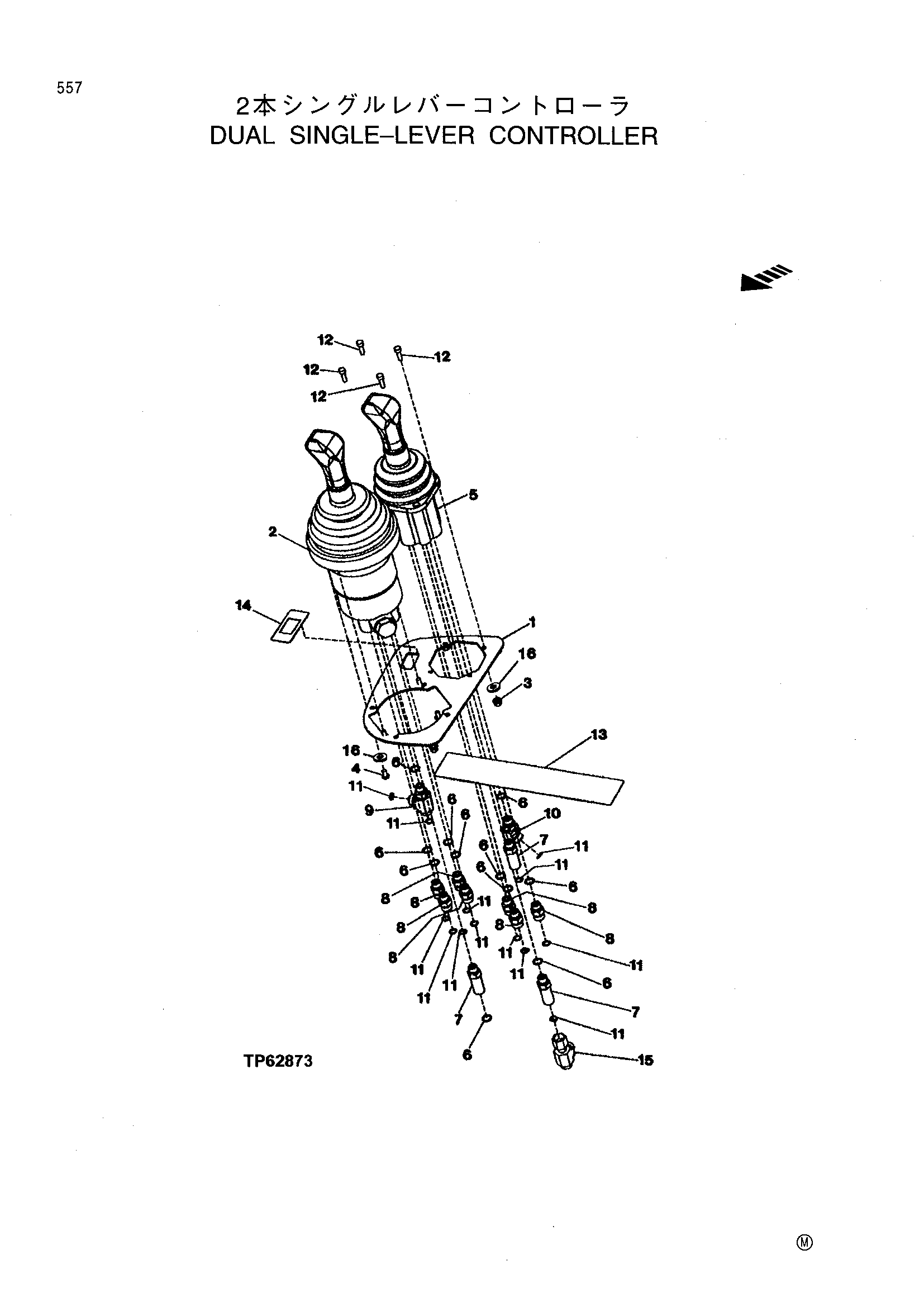

Заводская схема «Дуал сингле-левер контроллер» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207967 | Пластина | 1 |
| 2 | AT210209 | Клапан | 1 |
| 3 | 14M7397 | Блокировка гайка | 7 |
| 4 | 21M7285 | Винт | 4 |
| 5 | AT208760 | Клапан | 1 |
| 6 | R26448 | Уплотнительное кольцо | 12 |
| 7 | 38H1212 | Адаптер | 3 |
| 8 | 38H1160 | Адаптер | 7 |
| 9 | 38H1023 | TEE штуцер | 1 |
| 10 | 38H1045 | Угловой штуцер штуцер | 1 |
| 11 | T77613 | Уплотнительное кольцо | 14 |
| 12 | 19M7603 | Винт | 4 |
| 13 | T175739 | Наклейка | 1 |
| 14 | 4412638 | Информационная табличка | 1 |
| 15 | 38H1030 | TEE штуцер | 1 |
| 16 | 24M7054 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
