Топливный бак и топливный бак шланги — HITACHI LX100-5

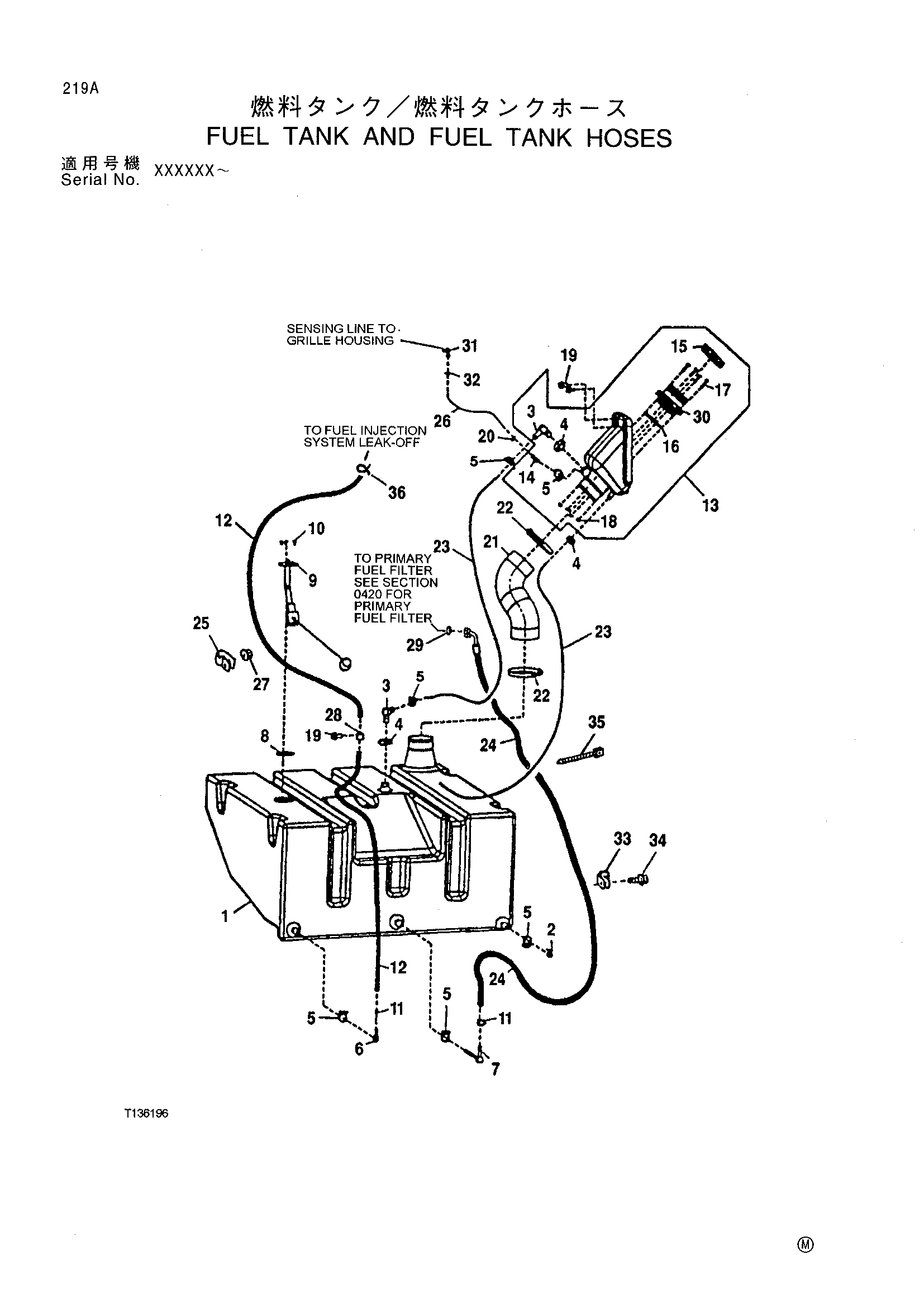

Заводская схема «Топливный бак и топливный бак шланги» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T175436 | Топливный бак | 1 |
| 2 | AT156632 | Дренажный клапан | 1 |
| 3 | T167934 | Угловой штуцер штуцер | 2 |
| 4 | AR21839 | Хомут | 3 |
| 5 | AR21837 | Хомут | 6 |
| 6 | T28077 | Угловой штуцер штуцер | 1 |
| 7 | T168996 | Угловой штуцер штуцер | 1 |
| 8 | T155195 | Прокладка | 1 |
| AT221123 | Топливный сендер | 1 | |
| 10 | 21H1301 | Винт | 5 |
| 11 | AR21836 | Хомут | 2 |
| 13 | AT221930 | Заливная горловина некк | 1 |
| 14 | E48497 | Шланг штуцер | 1 |
| 15 | AMT1274 | Заливная горловина колпачок | 1 |
| 16 | U42702 | Уплотнительное кольцо | 1 |
| 17 | 03M7342 | Болт | 4 |
| 18 | 14M7303 | Фланец гайка | 4 |
| 19 | 19M7784 | Винт | 3 |
| 20 | PT9412 | Шланг хомут | 1 |
| 21 | T168085 | Шланг | 1 |
| 22 | AR21842 | Хомут | 2 |
| 23 | T177631 | Шланг | 1 |
| 24 | AT211188 | Гидравлический хосе-фабрикат | 1 |
| 25 | T75197 | Хомут | 1 |
| 27 | 14M7298 | Фланец гайка | 1 |
| 28 | H75541 | Хомут | 1 |
| 29 | T77613 | Уплотнительное кольцо | 1 |
| 31 | R156318 | Угловой штуцер штуцер | 1 |
| 32 | PT9412 | Шланг хомут | 1 |
| 33 | R46414 | Хомут | 1 |
| 34 | 19M7866 | Винт | 1 |
| 35 | R44302 | TIE лента | 2 |
| 36 | T13254 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
