Многофункциональный плуг (быстросъёмное устройство) — HITACHI LX100-5

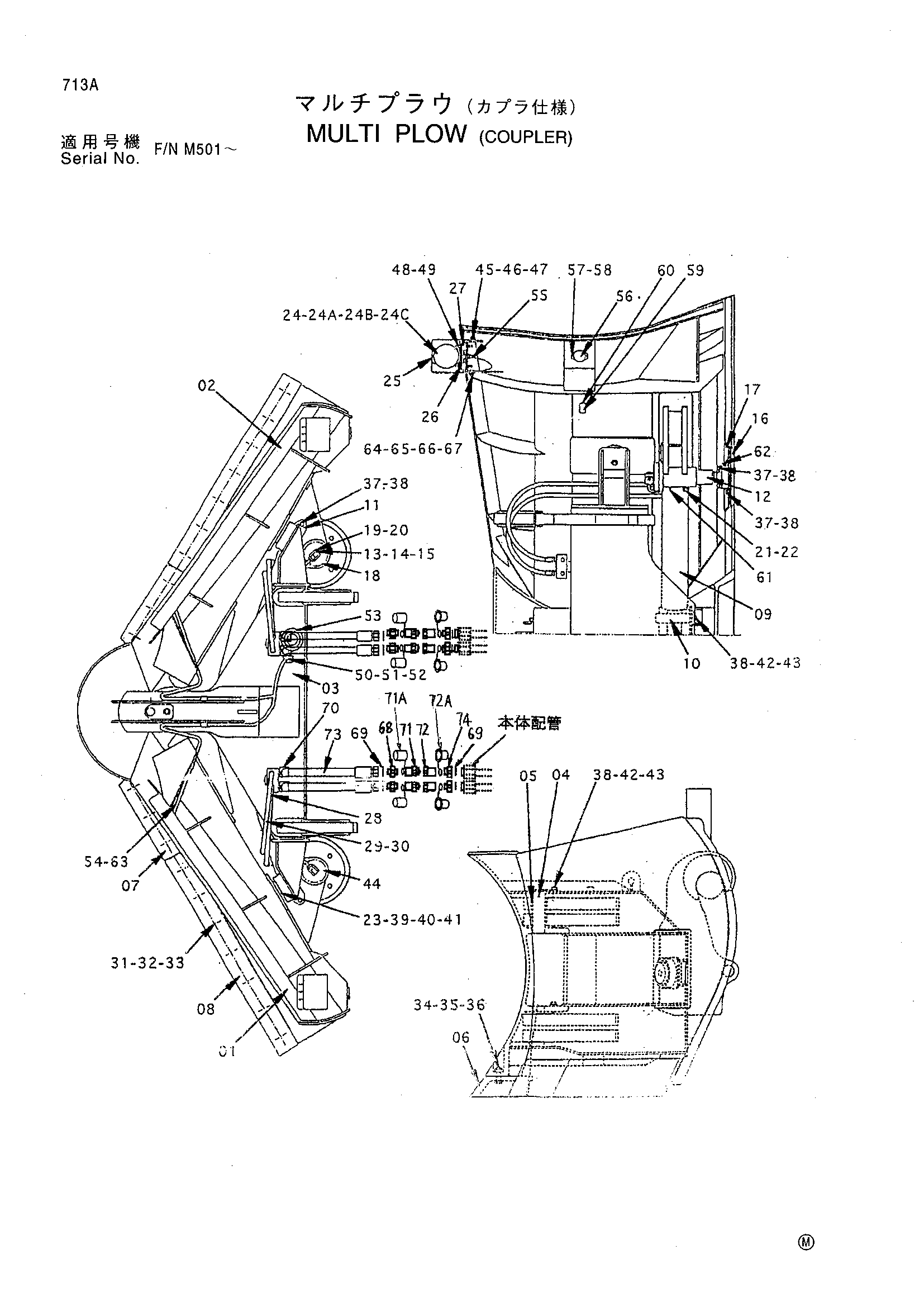

Заводская схема «Многофункциональный плуг (быстросъёмное устройство)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4424148 | Отвал | 1 |
| 02 | 4424149 | Отвал | 1 |
| 03 | 4424150 | Рама | 1 |
| 04 | 4392945 | Палец | 2 |
| 05 | 4392946 замена: 4449061 | Втулка | 4 |
| 06 | 4392681 замена: 4442043 | Кромка | 1 |
| 07 | 3079322 | Куттинг-едге | 2 |
| 08 | 3079299 | Куттинг-едге | 2 |
| 09 | 4424151 | Гидроцилиндр | 2 |
| 10 | 4390235 | Палец | 2 |
| 11 | 4254786 | Палец | 2 |
| 12 | 4254787 замена: 4449062 | Палец | 2 |
| 13 | 4254751 замена: 4449063 | Болт регулировочный | 2 |
| 14 | A810085 замена: 4254752 | Уплотнительное кольцо | 2 |
| 15 | A810030 замена: 4254753 | Уплотнительное кольцо | 2 |
| 16 | 4390237 замена: 4448970 | Пластина | 2 |
| 17 | 4390238 замена: 4449064 | Направляющая | 2 |
| 18 | 4254757 замена: 4449065 | Крышка | 2 |
| 19 | 4254758 замена: 4449067 | Хундле | 2 |
| 20 | 4144037 замена: 4254759 | Пружинный штифт | 2 |
| 21 | 4254760 замена: 4448911 | Болт | 2 |
| 22 | 4254761 | Стопорная шайба | 2 |
| 23 | 4254771 | Ограничитель резиновый | 2 |
| 24 | 4334983 | Лумп | 2 |
| 24A | 4295895 | Блуб | 2 |
| 24B | 4333365 | Рассеиватель | 2 |
| 24C | 4360979 | Рассеиватель | 2 |
| 25 | 8065911 | Крышка | 2 |
| 26 | 4368360 | Пластина | 2 |
| 27 | 4368361 | Резиновая подушка | 4 |
| 28 | 4380703 | Коллектор | 2 |
| 29 | 4424152 замена: 4448928 | Шланг | 4 |
| 30 | 94-1303 | Адаптер | 4 |
| 31 | 4274235 | Болт | 20 |
| 32 | A590920 замена: 4274234 | Пружинная шайба | 20 |
| 33 | 4274233 | U-образная гайка | 20 |
| 34 | J912075 замена: 4392667 | Болт | 5 |
| 35 | A590920 замена: 4255155 | Пружинная шайба | 5 |
| 36 | M660020 замена: 4392156 | U-образная гайка | 5 |
| 37 | J901230 замена: 4254754 | Болт | 18 |
| 38 | A590912 замена: 4254763 | Пружинная шайба | 22 |
| 39 | J901260 замена: 4254772 | Болт | 2 |
| 40 | J950012 замена: 4254764 | Гайка | 4 |
| 41 | A590112 замена: 4254765 | Плоская шайба | 2 |
| 42 | J901220 замена: 4254770 | Болт | 4 |
| 43 | 4390248 | Плоская шайба | 4 |
| 44 | 4254769 | Винт колпачок | 12 |
| 45 | J901025 замена: 4254780 | Болт | 12 |
| 46 | A590910 замена: 4254781 | Пружинная шайба | 12 |
| 47 | J950010 замена: 4255157 | Гайка | 8 |
| 48 | M500807 | Гайка | 16 |
| 49 | A590108 | Плоская шайба | 8 |
| 50 | 4190275 | Зажим | 1 |
| 51 | J011016 | Болт с шайбой | 1 |
| 52 | A590906 | Пружинная шайба | 1 |
| 53 | 4334404 | Жгут проводов | 1 |
| 54 | 4406547 | Трубка корругатед | 2 |
| 55 | 4406549 | Трубка корругатед | 2 |
| 56 | 4313189 | Рефлектор | 2 |
| 57 | M430516 | Винт | 4 |
| 58 | A590905 | Пружинная шайба | 4 |
| 59 | 3047254 | Информационная табличка | 1 |
| 60 | M492564 | Приводной винт | 2 |
| 61 | J75481 замена: 4254767 | Пресс-маслёнка | 6 |
| 62 | J75581 замена: 4254766 | Пресс-маслёнка | 4 |
| 63 | 4408139 | Жгут проводов | 2 |
| 64 | M430310 | Винт | 2 |
| 65 | A590103 | Плоская шайба | 4 |
| 66 | A590903 | Пружинная шайба | 2 |
| 67 | J951003 | Гайка | 2 |
| 68 | 4208967 | Адаптер | 4 |
| 69 | 4187308 | Уплотнительное кольцо | 12 |
| 70 | 4272267 | Угловой штуцер | 4 |
| 71 | 4440616 | Самоуплотняющееся соединение | 4 |
| 71A | 4446583 | Колпачок | 4 |
| 72 | 4440615 | Самоуплотняющееся соединение | 4 |
| 72A | 4446584 | Колпачок | 4 |
| 73 | 4423640 | Шланг | 4 |
| 74 | 4427856 | Переходник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
