Генератор крепление браккетс и ремень (с воздушный конд — HITACHI LX100-5

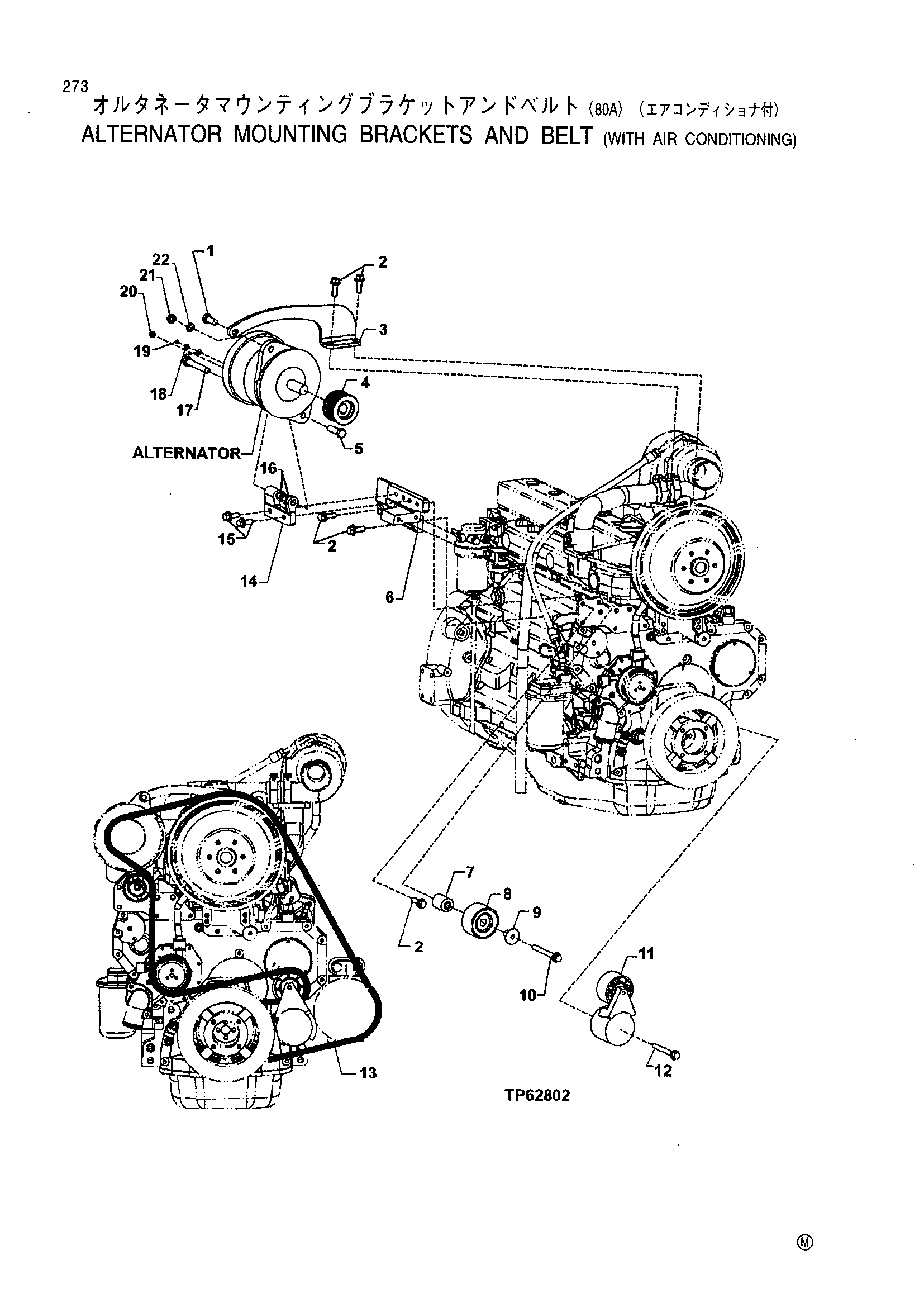

Заводская схема «Генератор крепление браккетс и ремень (с воздушный конд» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3385 | Болт с головкой | 1 |
| 2 | 19M7786 | Винт | 5 |
| 3 | R134771 | Страп | 1 |
| 4 | R128859 | Шкив | 1 |
| 5 | 19H2473 | Болт с головкой | 1 |
| 6 | R132981 | Опора | 1 |
| T179469 | Опора | 1 | |
| 7 | T178549 | Втулка | 1 |
| 8 | RE505264 | Шкив | 1 |
| 9 | R107749 | Втулка | 1 |
| 10 | 19M7811 | Винт | 1 |
| 11 | AT222418 | Пружина | 1 |
| 12 | 19M7810 | Винт | 1 |
| 13 | T178548 | Ремень | 1 |
| 14 | R132980 | Кронштейн | 1 |
| T179468 | Кронштейн | 1 | |
| 15 | 19M7786 | Винт | 2 |
| 16 | 14H1040 | Гайка | 2 |
| 17 | 19H1820 | Болт с головкой | 1 |
| 18 | 24M7146 | Шайба | 2 |
| 19 | 14M7100 | Гайка | 1 |
| 20 | 14M7303 | Фланец гайка | 1 |
| 21 | 14H849 | Гайка | 1 |
| 22 | 12H325 | Блокировка шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
