Давление регулятор клапан — HITACHI LX100-5

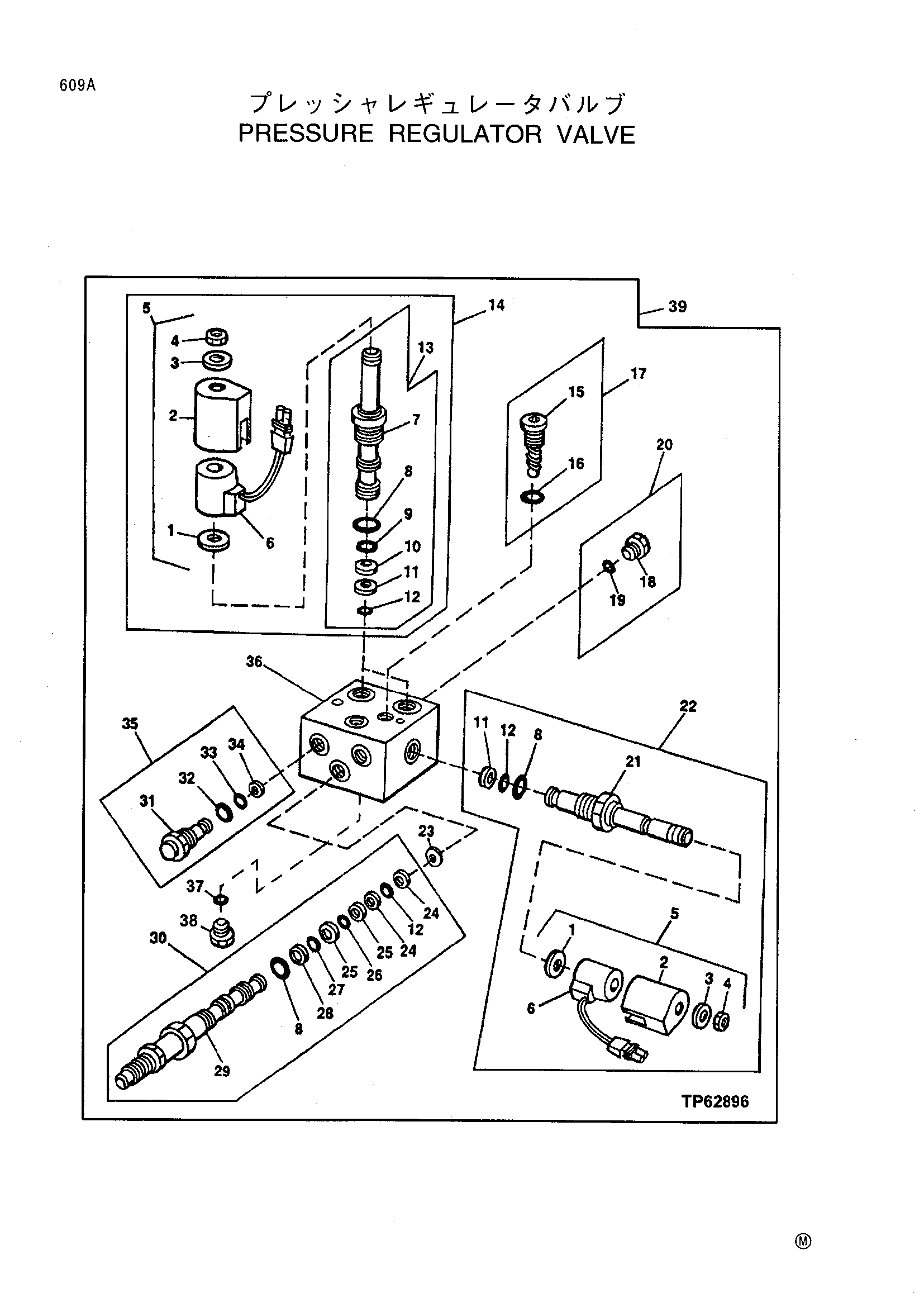

Заводская схема «Давление регулятор клапан» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T130847 | Пластина | 3 |
| 5 | AT139434 | Комплект | 3 |
| 6 | AT139433 | Электрический коил | 3 |
| 8 | R47151 | Уплотнительное кольцо | 4 |
| 9 | R33259 | Уплотнительное кольцо | 2 |
| 10 | T81247 | Бакк-уп кольцо | 2 |
| 11 | R42926 | Бакк-уп кольцо | 3 |
| 12 | R28776 | Уплотнительное кольцо | 4 |
| 13 | AT139432 | Клапан | 2 |
| 14 | AT139431 | Электромагнитный клапан | 2 |
| 16 | R28782 | Уплотнительное кольцо | 1 |
| 17 | AT159938 | Комплект | 1 |
| 19 | R26448 | Уплотнительное кольцо | 1 |
| 20 | AT49216 | Штуцер | 1 |
| 22 | AT208424 | Электромагнитный клапан | 1 |
| 23 | T170615 | Дроссель | 1 |
| 24 | A36431 | Бакк-уп кольцо | 2 |
| 25 | A36432 | Бакк-уп кольцо | 2 |
| 26 | R33259 | Уплотнительное кольцо | 1 |
| 27 | R27116 | Втулка | 1 |
| 28 | T35985 | Бакк-уп кольцо | 1 |
| 30 | AT208426 | Клапан | 1 |
| 32 | R47150 | Уплотнительное кольцо | 2 |
| 33 | A3917R | Уплотнительное кольцо | 2 |
| 34 | T106208 | Бакк-уп кольцо | 2 |
| 35 | AT208425 | Обратный клапан | 2 |
| 37 | R30903 | Уплотнительное кольцо | 2 |
| 38 | AT184869 | Штуцер | 2 |
| 39 | AT203487 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
