Многофункциональный быстросъёмное устройство гидроцилиндр. <малума маке> — HITACHI LX100-5

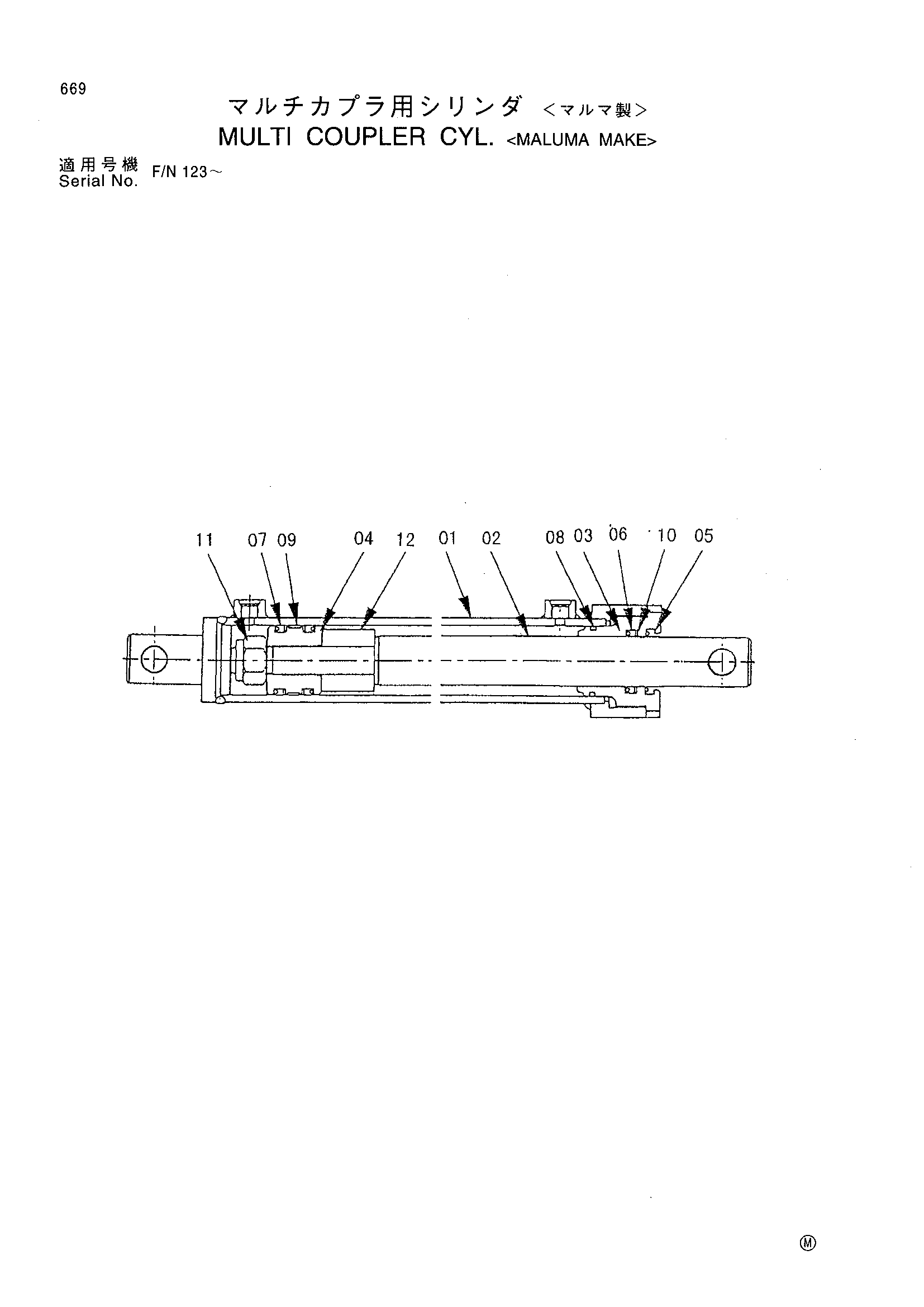

Заводская схема «Многофункциональный быстросъёмное устройство гидроцилиндр. <малума маке>» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391721 | Гидроцилиндр | 1 | |
| 01 | 4393417 | Труба гидроцилиндра | 1 |
| 02 | 4393418 | Шток | 1 |
| 03 | 4393407 | Втулка направляющая | 1 |
| 04 | 4393408 | Поршень | 1 |
| 05 | 4393409 | Пылезащитное уплотнение | 1 |
| 06 | 4393410 | Манжета | 1 |
| 07 | 4393411 | Манжета | 2 |
| 08 | 4393412 | Уплотнительное кольцо | 1 |
| 09 | 4393413 | Износостойкое кольцо | 1 |
| 10 | 4393414 | Кольцо баккуп | 1 |
| 11 | 4393415 | Стопорная гайка | 1 |
| 12 | 4393416 | Колор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
