Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд — HITACHI LX100-5

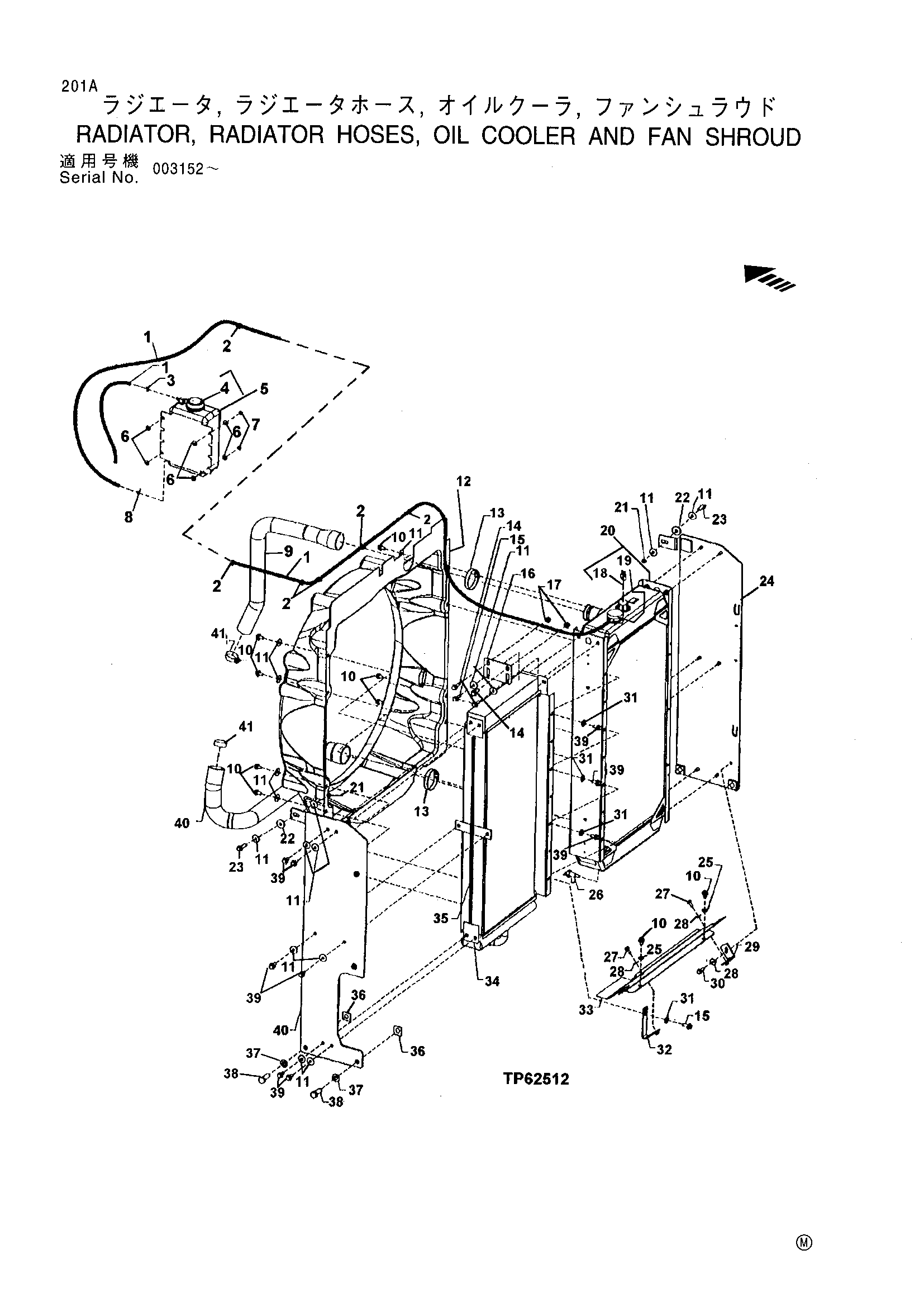

Заводская схема «Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | T173168 | Зажим | 6 |
| 3 | PT9412 | Шланг хомут | 1 |
| 4 | AT106413 | Колпачок | 1 |
| 5 | AT166459 | Бак | 1 |
| 6 | 24M7139 | Шайба | 4 |
| 7 | 14M7303 | Фланец гайка | 4 |
| 8 | 24M7139 | Шайба | 8 |
| 9 | T157236 | Радиатор шланг | 1 |
| 10 | 19M7783 | Винт | 10 |
| 11 | 24M7296 | Шайба | 10 |
| 12 | AT221032 | Кожух | 1 |
| 13 | AR21999 | Шланг хомут | 2 |
| 14 | 19M7786 | Винт | 2 |
| 15 | 19M7785 | Винт | 3 |
| 16 | T174272 | Пластина | 1 |
| 17 | 14M7296 | Фланец гайка | 2 |
| 18 | AT169418 | Датчик | 1 |
| 15H620 | Трубка пробка | 1 | |
| 19 | AT173610 | Заливная горловина колпачок | 1 |
| 20 | AT221029 | Радиатор | 1 |
| AT223881 | Радиатор | 1 | |
| AT221364 | Радиатор | 1 | |
| AT223882 | Радиатор | 1 | |
| 21 | 14M7296 | Фланец гайка | 2 |
| 22 | 24M7226 | Шайба | 2 |
| 23 | 19M7804 | Винт | 2 |
| 24 | AT221031 | Кронштейн | 1 |
| 25 | 24M7028 | Шайба | 2 |
| 26 | AT35831 | Клапан | 1 |
| 27 | 19M7866 | Винт | 2 |
| 28 | 24M7207 | Шайба | 3 |
| 29 | AT221034 | Кронштейн | 1 |
| 30 | 19M7867 | Винт | 1 |
| 31 | 24H1219 | Шайба | 8 |
| 32 | AT221033 | Кронштейн | 1 |
| 33 | T176911 | Пластина | 1 |
| 34 | AT221009 | Масляный радиатор | 1 |
| 36 | T173962 | Проставка | 1 |
| 37 | 24M7053 | Шайба | 4 |
| 38 | 19M7488 | Болт с головкой | 4 |
| 39 | 19M7784 | Винт | 19 |
| 40 | AT221030 | Кронштейн | 1 |
| 41 | T173771 | Шланг | 1 |
| 42 | AR40418 | Шланг хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
