Риде управление и гидравлический шланги — HITACHI LX100-5

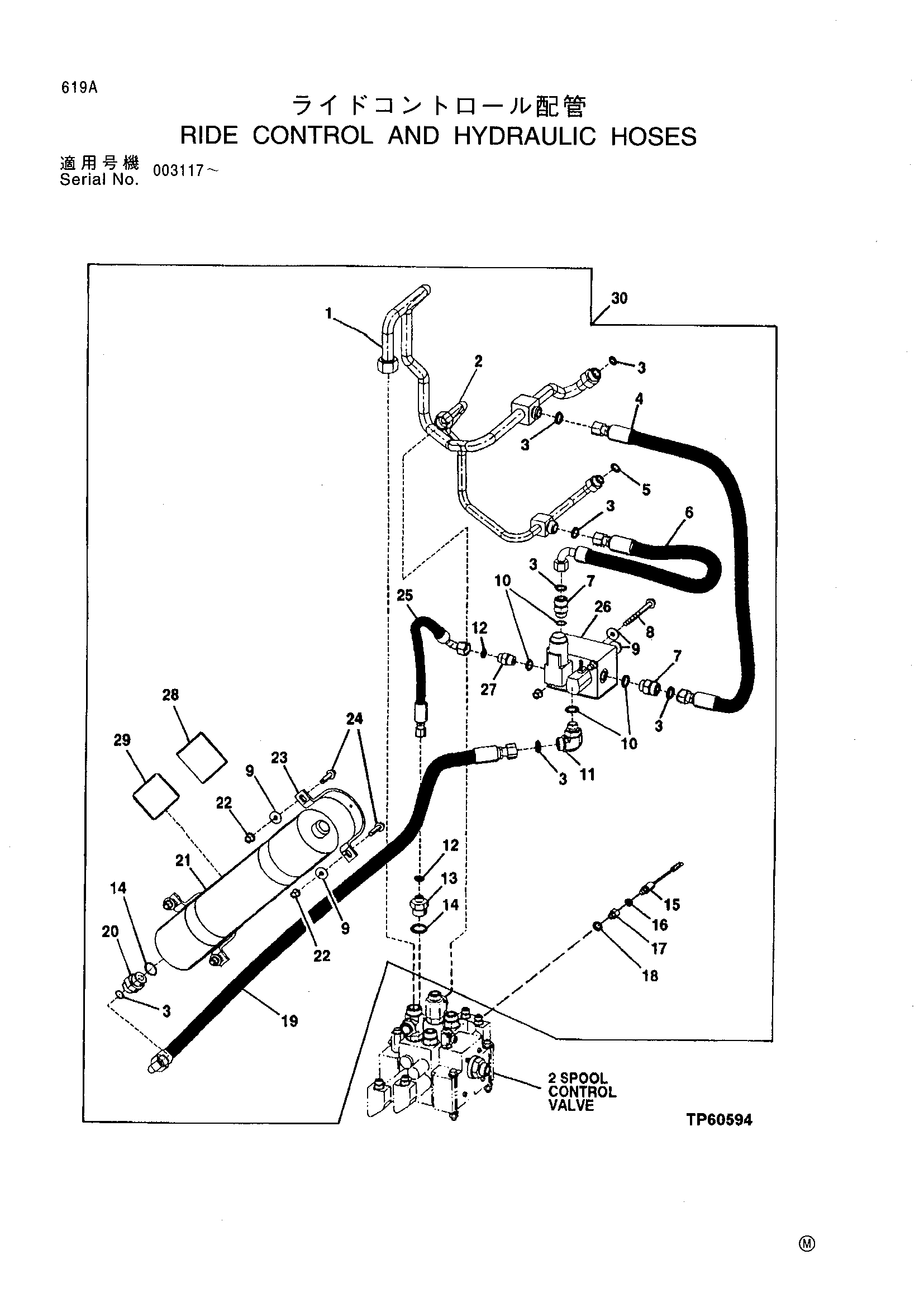

Заводская схема «Риде управление и гидравлический шланги» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210713 | Масляный линия | 1 |
| 2 | AT210714 | Масляный линия | 1 |
| 3 | T77858 | Уплотнительное кольцо | 5 |
| 4 | AT209523 | Гидравлический хосе-фабрикат | 1 |
| 5 | T77932 | Уплотнительное кольцо | 1 |
| 6 | AT220920 | Гидравлический хосе-фабрикат | 1 |
| 7 | 38H1193 | Адаптер | 2 |
| 8 | 19M7944 | Винт | 2 |
| 9 | 24M7296 | Шайба | 6 |
| 10 | R26906 | Уплотнительное кольцо | 5 |
| 11 | 38H1014 | Угловой штуцер штуцер | 1 |
| 12 | T77857 | Уплотнительное кольцо | 2 |
| 13 | 38H1176 | Адаптер | 1 |
| 14 | R29936 | Уплотнительное кольцо | 2 |
| 15 | AT223537 | Выключатель | 1 |
| 16 | R26287 | Уплотнительное кольцо | 1 |
| 17 | T158047 | Адаптер | 1 |
| 18 | R26448 | Уплотнительное кольцо | 1 |
| 19 | AT167557 | Гидравлический хосе-фабрикат | 1 |
| 20 | 38H1194 | Адаптер | 1 |
| 21 | AT158971 | Гидроаккумулятор | 1 |
| 22 | 14M7400 | Блокировка гайка | 6 |
| 23 | T146490 | Хомут | 2 |
| 24 | 19M7804 | Винт | 4 |
| 25 | AT207010 | Гидравлический хосе-фабрикат | 1 |
| 26 | AT209067 | Гидрораспределитель | 1 |
| AT209894 | Клапан | 1 | |
| AT209895 | Электрический коил | 1 | |
| T152743 | Гайка | 1 | |
| AT209896 | Обратный клапан | 1 | |
| AT147166 | Уплотнение комплект | 1 | |
| AT209898 | Электромагнитный клапан | 1 | |
| AT208598 | Электрический коил | 1 | |
| 26 | AT209899 | Уплотнение комплект | 1 |
| R26448 | Уплотнительное кольцо | 1 | |
| R28782 | Уплотнительное кольцо | 1 | |
| R30903 | Уплотнительное кольцо | 1 | |
| R63548 | Уплотнительное кольцо | 4 | |
| 27 | 38H1174 | Адаптер | 1 |
| 28 | 4354756 | Информационная табличка | 2 |
| 29 | 4412786 | Информационная табличка | 1 |
| 30 | AT220432 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
