Глушитель и выпускной трубка — HITACHI LX100-5

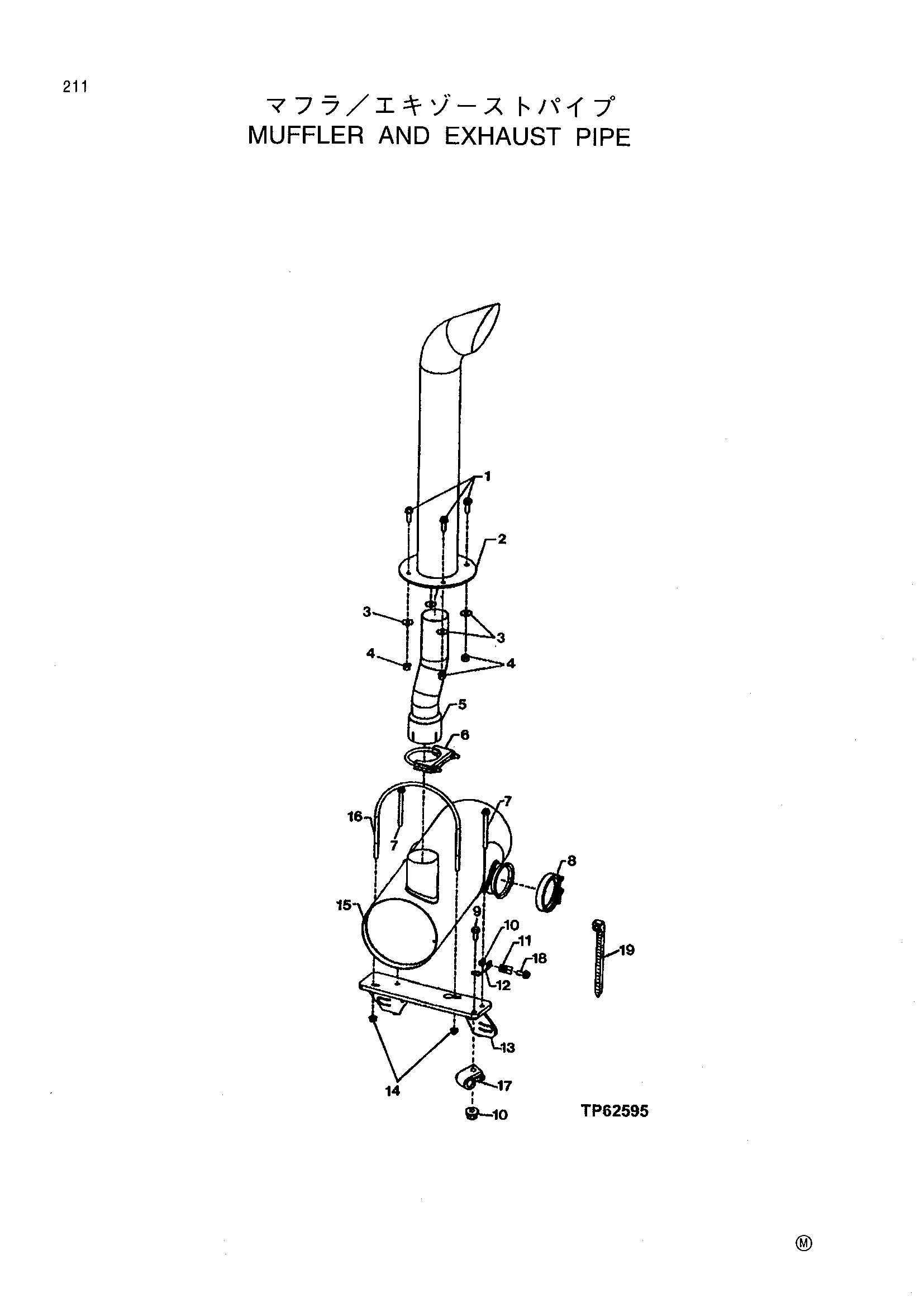

Заводская схема «Глушитель и выпускной трубка» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7786 | Винт | 4 |
| 2 | AT207648 | Выпускной трубка | 1 |
| AT208299 | Выпускной трубка | 1 | |
| 3 | 24M7296 | Шайба | 4 |
| 4 | 14M7400 | Блокировка гайка | 4 |
| 5 | T177763 | Трубка | 1 |
| 6 | AT116380 | Хомут | 1 |
| 7 | 19M7836 | Винт | 2 |
| 8 | AT222597 | Хомут | 1 |
| 9 | 19M7805 | Винт | 2 |
| 10 | 14M7296 | Фланец гайка | 2 |
| 14M7296 | Фланец гайка | 1 | |
| 11 | T74416 | Хомут | 1 |
| 12 | R136110 | Кронштейн | 1 |
| 13 | AT221751 | Кронштейн | 1 |
| 14 | 14M7518 | Фланец гайка | 2 |
| 15 | AT221706 | Глушитель | 1 |
| 16 | T177766 | У-болт | 1 |
| 17 | T75197 | Хомут | 1 |
| 18 | 19M7785 | Винт | 1 |
| 19 | R44302 | TIE лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
