Стрела, ковш и ауксилиарй секция — HITACHI LX100-5

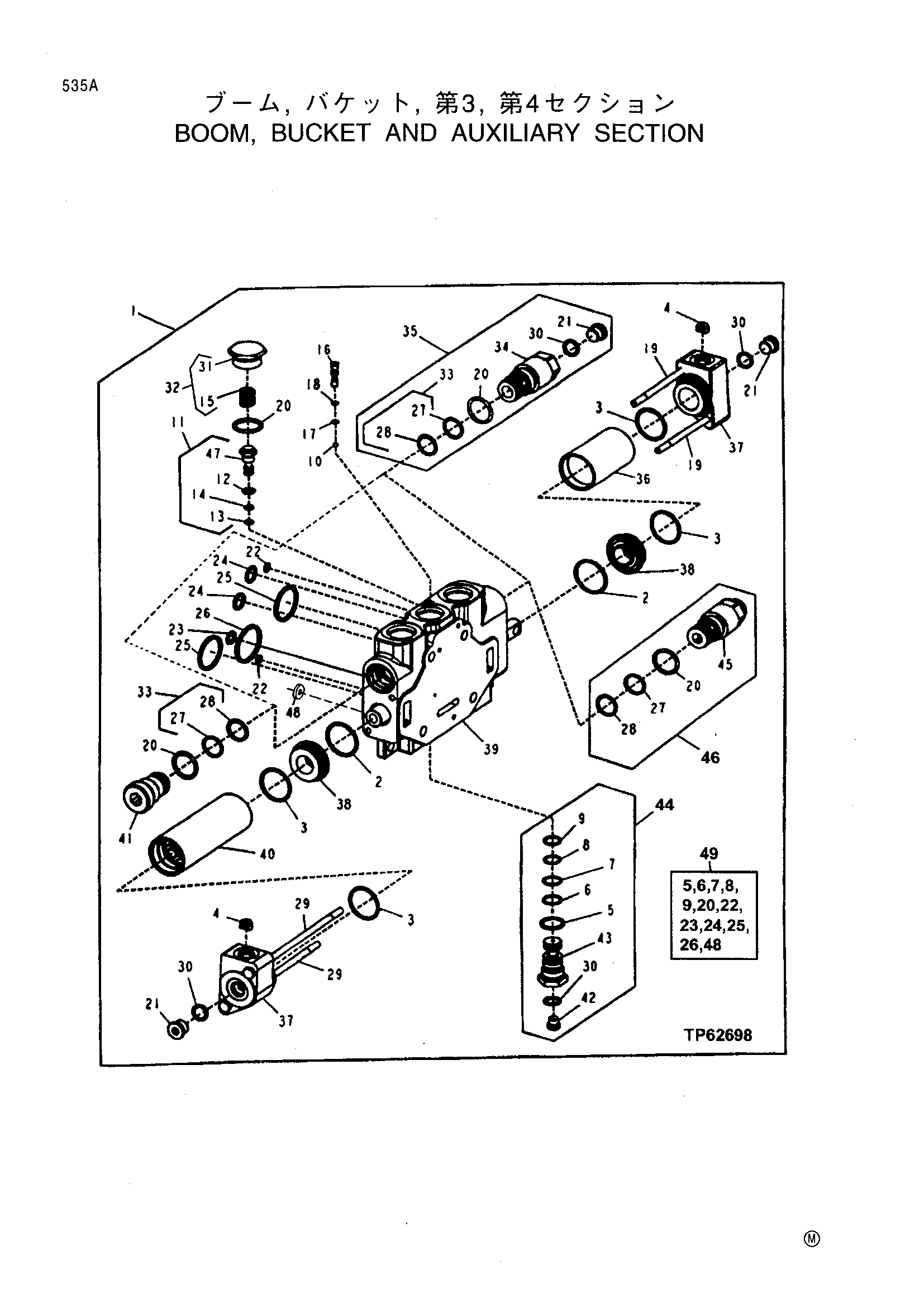

Заводская схема «Стрела, ковш и ауксилиарй секция» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209754 | Золотник клапан | 1 |
| AT221094 | Золотник клапан | 1 | |
| AT209752 | Золотник клапан | 1 | |
| 4 | T169955 | Дроссель | 2 |
| 10 | A4742R | Шарик | 1 |
| 11 | AT220828 | Компенсатор | 1 |
| AT220826 | Компенсатор | 1 | |
| 16 | T172562 | Обратный клапан | 1 |
| 19 | 19H3724 | Винт | 2 |
| 19H3724 | Винт | 4 | |
| 20 | U12547 | Уплотнительное кольцо | 2 |
| 22 | U40962 | Уплотнительное кольцо | 2 |
| 24 | AT216573 | Уплотнительное кольцо | 2 |
| 25 | T103465 | Уплотнение | 2 |
| 26 | AT216571 | Уплотнительное кольцо | 1 |
| 27 | T154187 | Бакк-уп кольцо | 2 |
| 28 | AT124574 | Уплотнительное кольцо | 2 |
| 29 | 19H3776 | Болт с головкой | 2 |
| 30 | R26287 | Уплотнительное кольцо | 4 |
| R26287 | Уплотнительное кольцо | 3 | |
| 32 | AT220830 | Комплект | 1 |
| 33 | AT170991 | Комплект | 2 |
| 35 | AT209750 | Предохранительный клапан | 2 |
| 46 | AT221506 | Клапан | 1 |
| 49 | AT179941 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
