Тормозной клапан хйдрауликс — HITACHI LX100-5

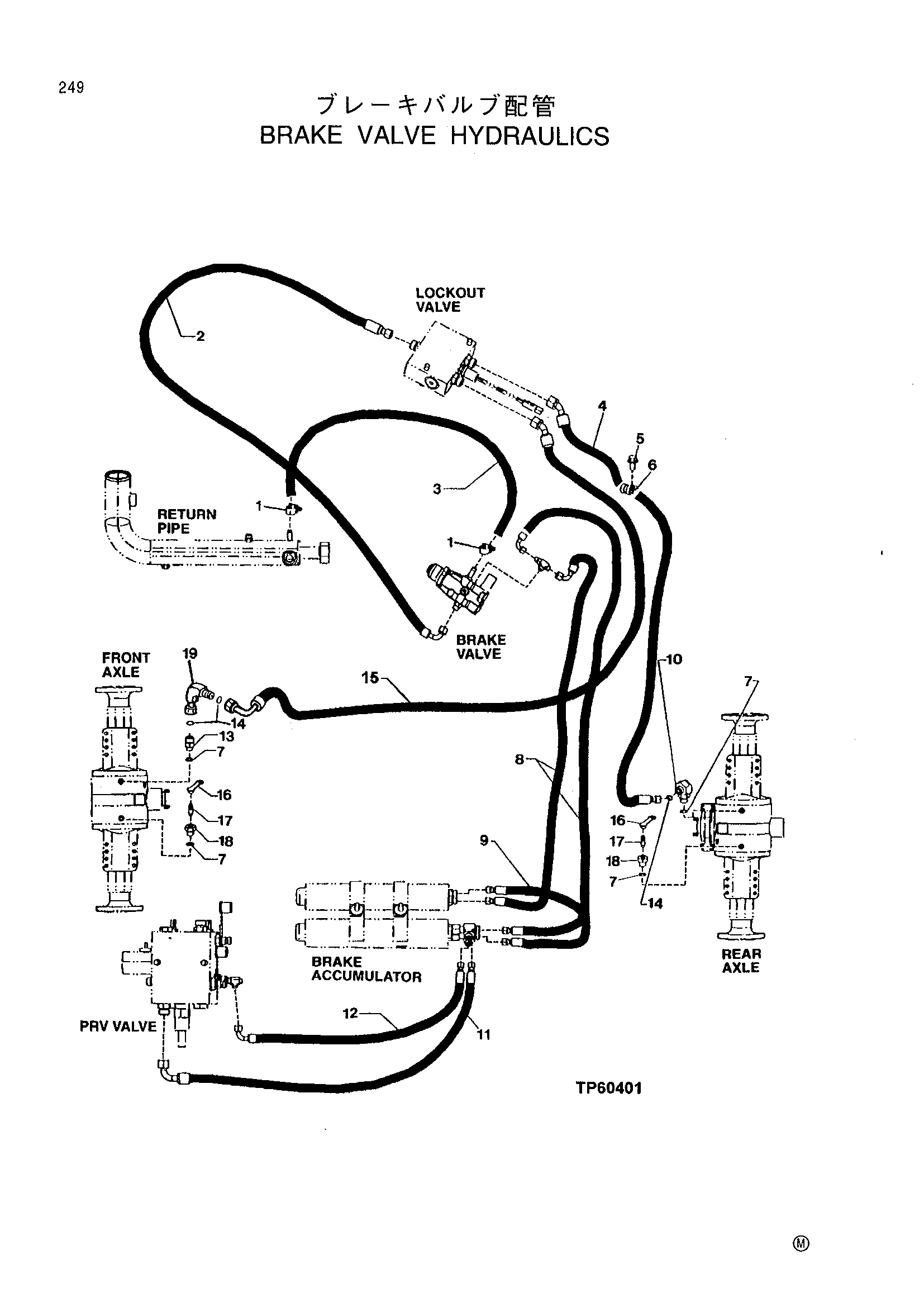

Заводская схема «Тормозной клапан хйдрауликс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AR21836 | Хомут | 2 |
| 2 | AT167553 | Гидравлический хосе-фабрикат | 1 |
| 4 | AT220352 | Гидравлический хосе-фабрикат | 1 |
| 5 | 19M7784 | Винт | 1 |
| 6 | T74416 | Хомут | 1 |
| 7 | 51M7041 | Уплотнительное кольцо | 4 |
| 8 | AT222201 | Гидравлический хосе-фабрикат | 2 |
| 9 | AT166148 | Гидравлический хосе-фабрикат | 1 |
| 10 | 38H5016 | Угловой штуцер штуцер | 2 |
| 11 | AT207035 | Гидравлический хосе-фабрикат | 1 |
| 12 | AT169886 | Гидравлический хосе-фабрикат | 1 |
| 13 | 38H5002 | Адаптер | 1 |
| 14 | T77613 | Уплотнительное кольцо | 3 |
| T77613 | Уплотнительное кольцо | 2 | |
| 15 | AT220353 | Гидравлический хосе-фабрикат | 1 |
| 16 | R100122 | Пробка | 2 |
| 17 | R21612 | Блеед винт | 2 |
| 18 | T175880 | Втулка | 2 |
| 19 | 38H1094 | Угловой штуцер штуцер | 1 |
| 38H5016 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
