Передний спирал бевел вход ведущая шестерня и кольцо шестерня комплект — HITACHI LX100-5

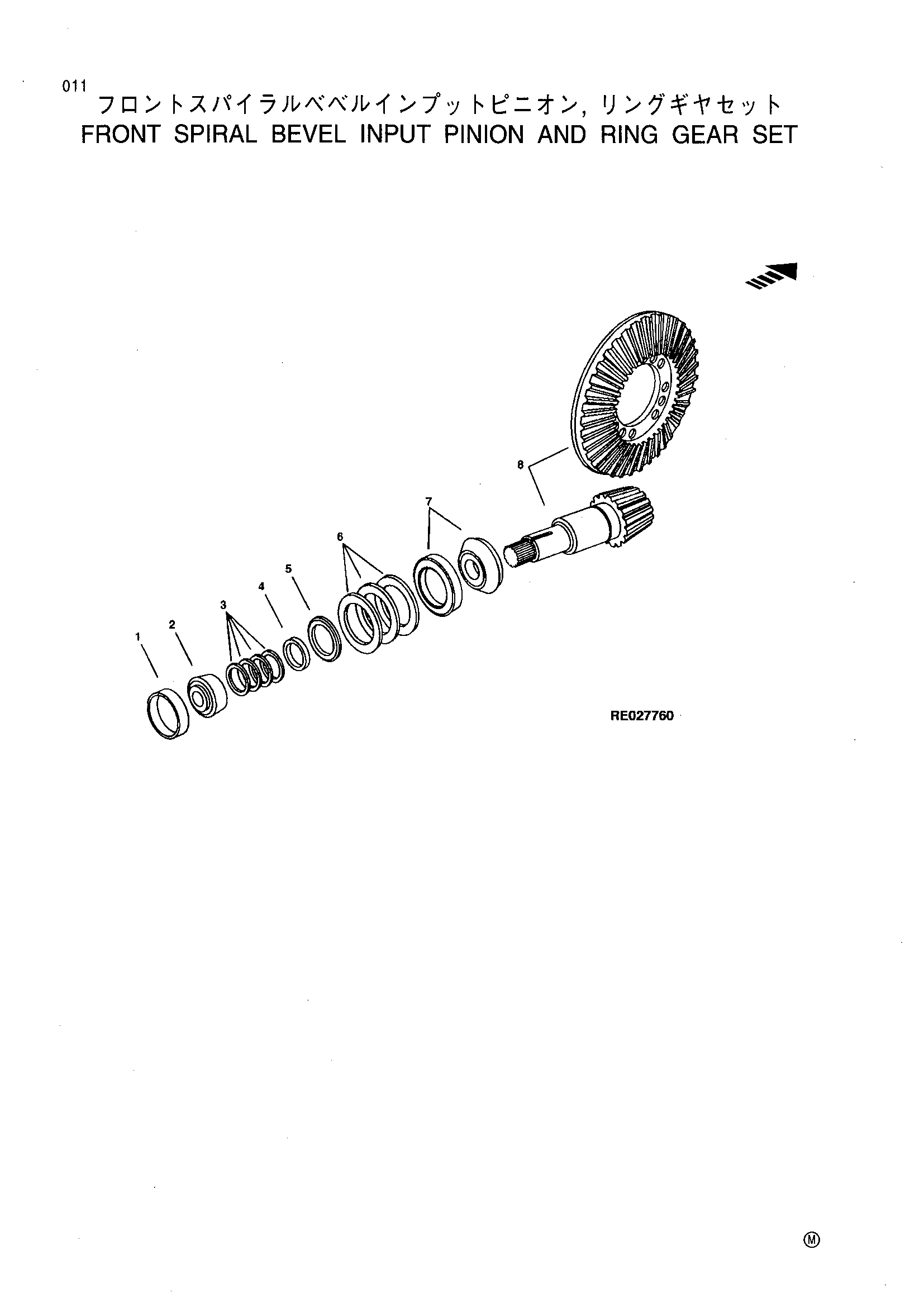

Заводская схема «Передний спирал бевел вход ведущая шестерня и кольцо шестерня комплект» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | JD8240 | Подшипник чашка | 1 |
| 2 | JD8974 | Подшипник коне | 1 |
| 3 | R45197 | Регулировочная шайба | 3 |
| R45198 | Регулировочная шайба | 2 | |
| R45199 | Регулировочная шайба | 3 | |
| R45200 | Регулировочная шайба | 3 | |
| 4 | R135535 | Проставка | 1 |
| R163333 | Проставка | 1 | |
| 5 | R131896 | Втулка | 1 |
| 6 | R134404 | Регулировочная шайба | 2 |
| R134405 | Регулировочная шайба | 2 | |
| R134406 | Регулировочная шайба | 2 | |
| 7 | RE63575 | Каток подшипник | 1 |
| RE163170 | Подшипник | 1 | |
| 8 | RE67639 | Бевел шестерня привод | 1 |
| RE163174 | Кольцо шестерня и ведущая шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
