Двигатель масляный поддон и масляный уровень датчик — HITACHI LX100-5

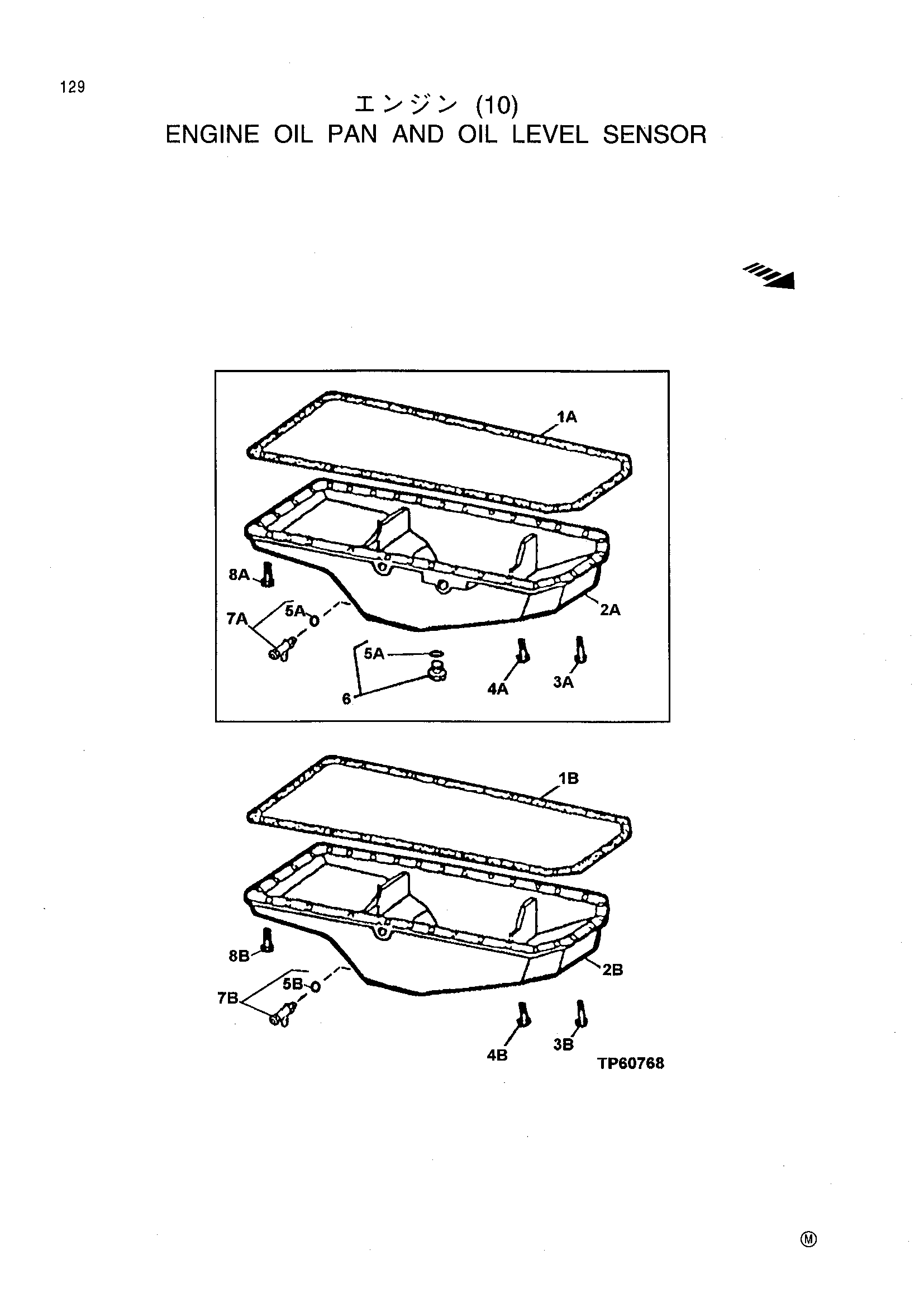

Заводская схема «Двигатель масляный поддон и масляный уровень датчик» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1A | R123354 | Прокладка | 1 |
| 1B | R500349 | Прокладка | 1 |
| 2A | R500357 | Масляный поддон | 1 |
| 2B | RE500612 | Масляный поддон | 1 |
| 3A | 19M7868 | Винт | 6 |
| 3B | 19M8062 | Болт с головкой | 6 |
| 4A | 19M7867 | Винт | 26 |
| 4B | 19M8163 | Болт с головкой | 26 |
| 5A | 51M7043 | Уплотнительное кольцо | 2 |
| 5B | 51M7045 | Уплотнительное кольцо | 1 |
| 6 | RE46685 | Пробка | 1 |
| 7A | RE59579 | Дренажный клапан | 1 |
| 7B | AT211196 | Дренажный клапан | 1 |
| 8A | 19M7799 | Винт | 4 |
| 8B | 19M8163 | Болт с головкой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
