Муфта узел в сборе (K3) — HITACHI LX100-5

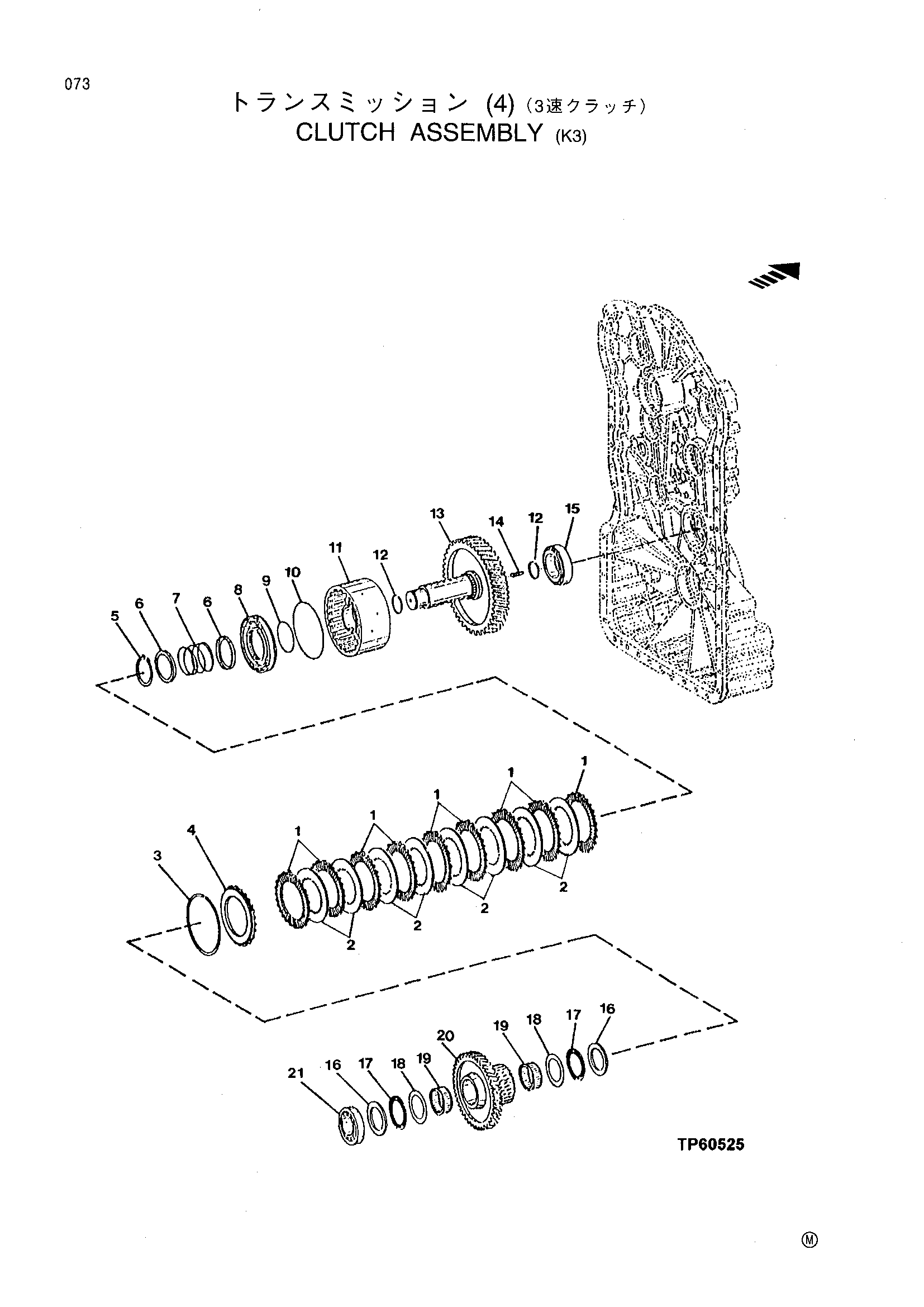

Заводская схема «Муфта узел в сборе (K3)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173640 | Диск, с наружный сплине | 8 |
| 2 | T173642 | Диск, с внутренний сплине | 8 |
| 3 | T172265 | Стопорное кольцо | 1 |
| T172269 | Стопорное кольцо | 1 | |
| 4 | T173643 | Концевой пластина | 1 |
| 5 | T172299 | Стопорное кольцо | 1 |
| 6 | T116579 | Кольцо | 2 |
| 7 | T116486 | Компрессион пружина | 1 |
| 8 | T171209 | Поршень | 1 |
| 9 | L40318 | Уплотнительное кольцо | 1 |
| 10 | T170712 | Уплотнительное кольцо | 1 |
| 11 | T171208 | Диск | 1 |
| 12 | T172115 | Поршень кольцо | 2 |
| 13 | T171212 | Универсальный дривесхафт | 1 |
| 14 | T171153 | Шпилька | 1 |
| 15 | T171126 | Каток подшипник | 1 |
| 16 | T172136 | Диск | 2 |
| 17 | AT179498 | Неедле подшипник | 2 |
| 18 | T172138 | Упорный шайба | 2 |
| 19 | T172139 | Неедле подшипник | 2 |
| 20 | T172275 | Шестерня | 1 |
| 21 | T171156 | Каток подшипник | 1 |
| 22 | T173641 | Диск, с наружный сплине | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
