Многофункциональный плуг угол гидроцилиндр. — HITACHI LX100-5

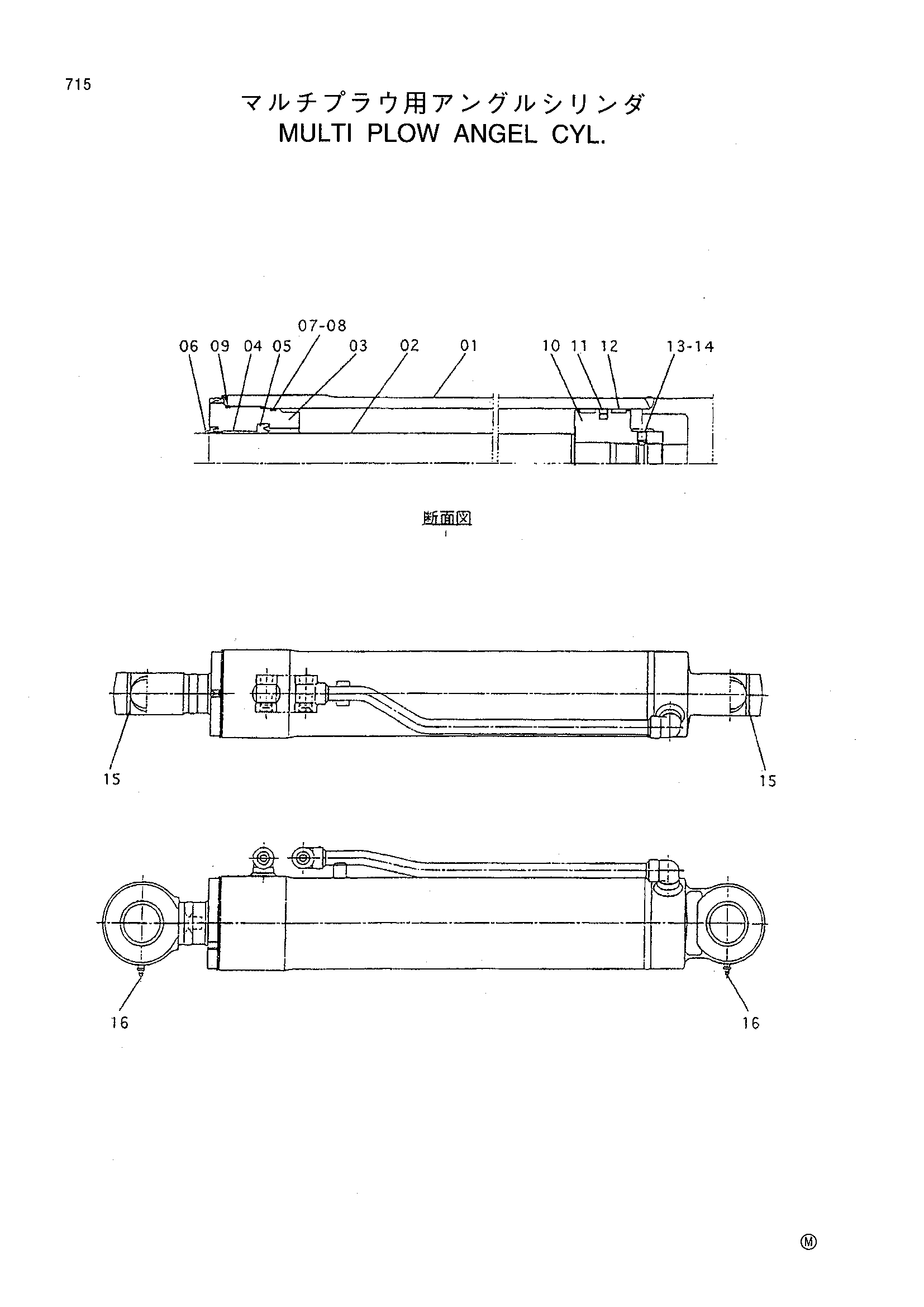

Заводская схема «Многофункциональный плуг угол гидроцилиндр.» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4424151 | Гидроцилиндр | 1 | |
| 01 | 4428481 | Труба гидроцилиндра | 1 |
| 02 | 4394340 | Шток поршня | 1 |
| 03 | 0620703 | Головка гидроцилиндра | 1 |
| 04 | 4004676 | Втулка | 1 |
| 05 | 0479204 | U-образная манжета | 1 |
| 06 | 0453517 | Грязесъёмное кольцо | 1 |
| 07 | A811095 | Уплотнительное кольцо | 1 |
| 08 | 0376107 | Опорное кольцо | 1 |
| 09 | A810100 | Уплотнительное кольцо | 1 |
| 10 | 4394343 | Поршень | 1 |
| 11 | 0240807 | Уплотнительное кольцо | 1 |
| 12 | 0620705 | Кольцо | 2 |
| 13 | 0326308 | Винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 15 | 4394344 | Втулка | 2 |
| 16 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
