Нагрузка центральный жгут проводов и правый панель — HITACHI LX100-5

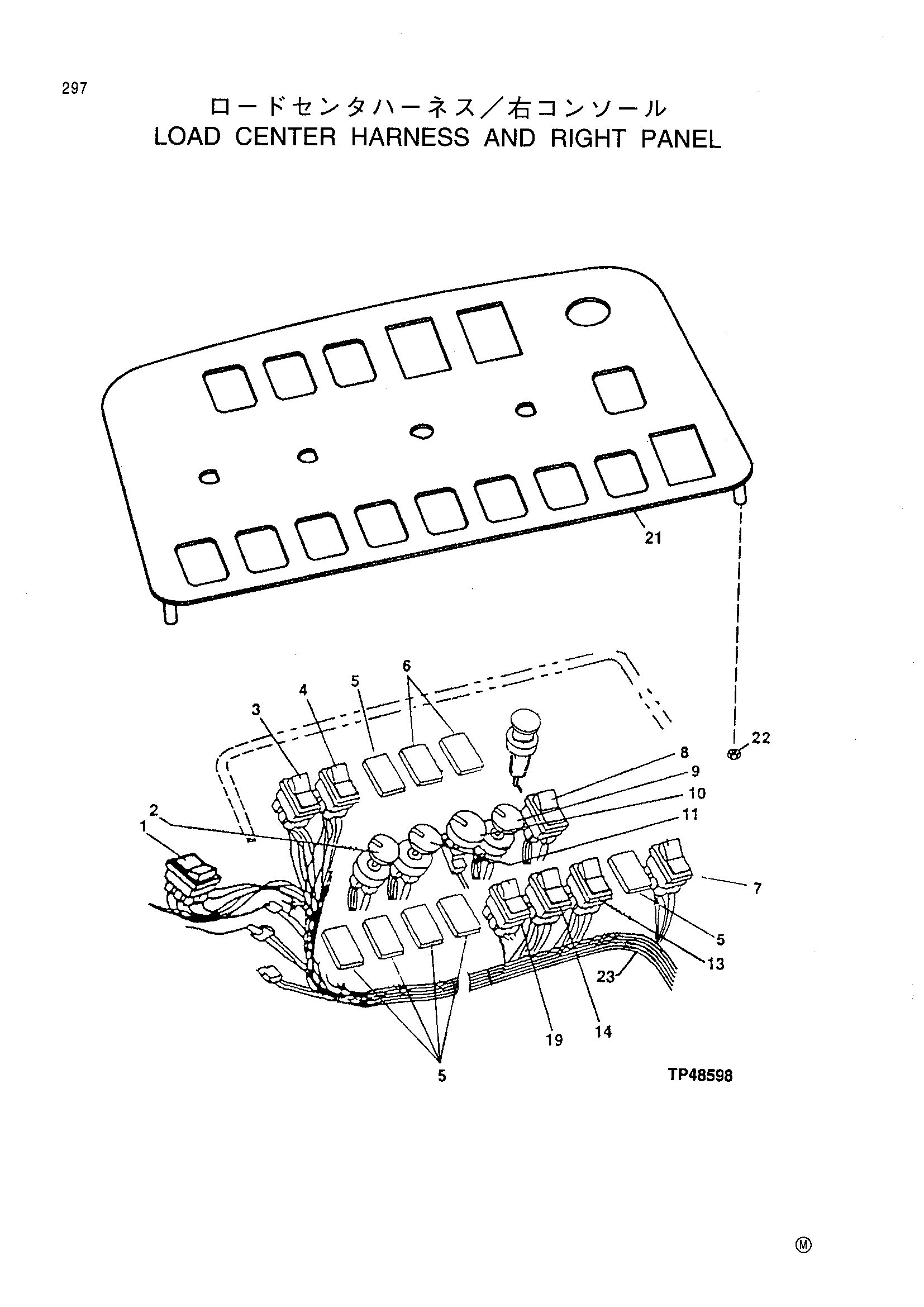

Заводская схема «Нагрузка центральный жгут проводов и правый панель» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT202795 | Выключатель | 1 |
| 2 | RE46634 | Выключатель | 1 |
| AL76568 | Ручка | 1 | |
| E46066 | Гайка | 2 | |
| 3 | AT202798 замена: AT220517 | Выключатель | 1 |
| AT220517 | Риде управление | 1 | |
| 4 | AT210224 | Выключатель | 1 |
| 5 | M115279 | Пробка | 6 |
| 6 | 4320784 | Резиновая втулка | 2 |
| 7 | 4303092 | Выключатель тумблер | 1 |
| 8 | RE55478 | Выключатель | 1 |
| 9 | RE43497 | Вентилятор выключатель | 1 |
| AL76568 | Ручка | 1 | |
| E46066 | Гайка | 2 | |
| 10 | RE46742 | Управление | 1 |
| R111632 | Ручка | 1 | |
| 11 | RE46634 | Выключатель | 1 |
| AL76568 | Ручка | 1 | |
| E46066 | Гайка | 2 | |
| 13 | AT202796 | Выключатель | 1 |
| 14 | AT202797 | Выключатель | 1 |
| 19 | AT202786 | Выключатель | 1 |
| 21 | AT209164 | Пластина | 1 |
| 22 | 14M7303 | Фланец гайка | 4 |
| 23 | AT209126 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
