Трансмиссия — HITACHI LX100-5

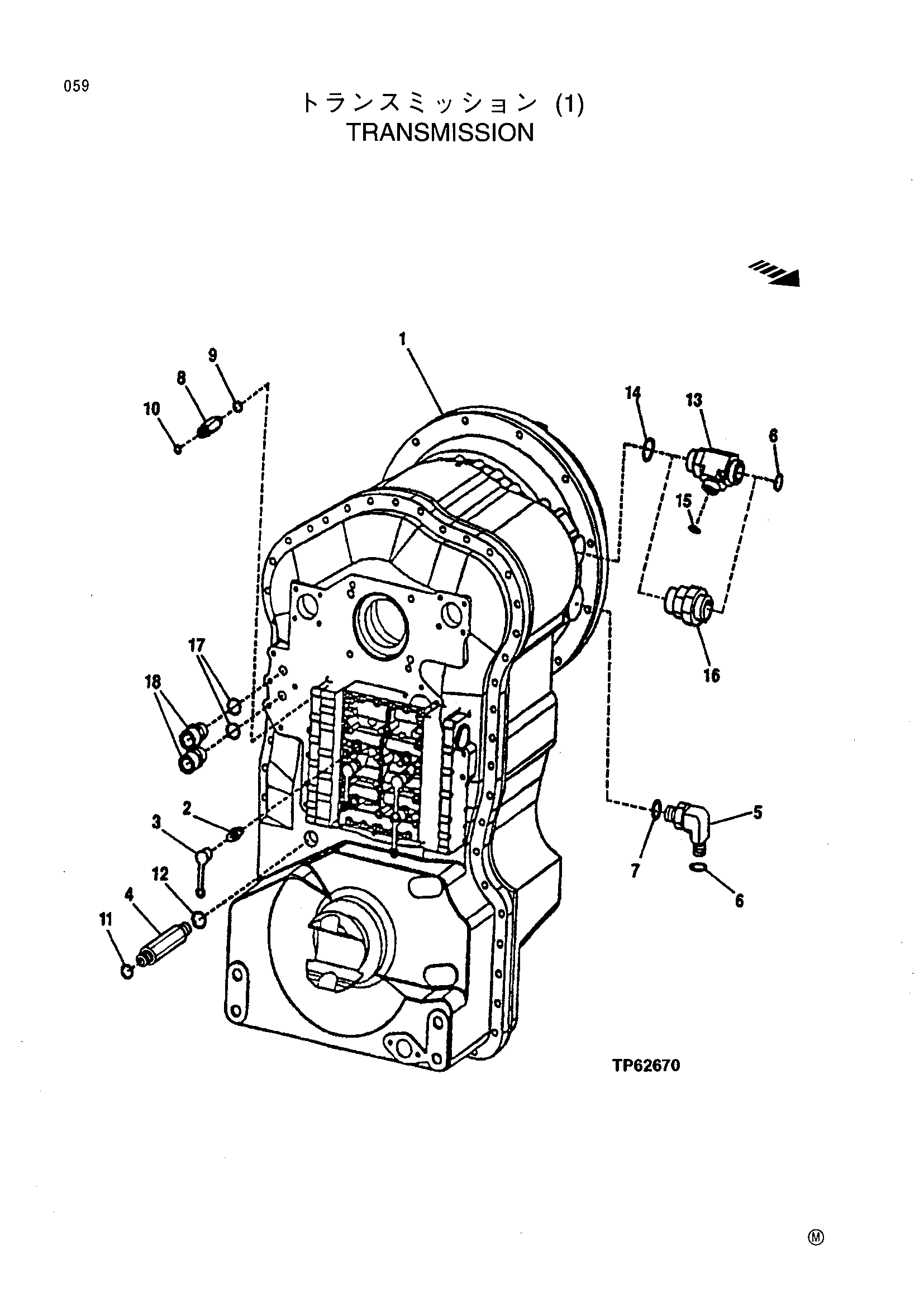

Заводская схема «Трансмиссия» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT209715 | Трансмиссия | 1 |
| AT222002 | Трансмиссия | 1 | |
| 2 | AT202955 | Штуцер | 4 |
| 3 | R77175 | Крышка | 4 |
| 4 | T172732 | Адаптер | 1 |
| 5 | 38H1037 | Угловой штуцер штуцер | 1 |
| 6 | T76938 | Уплотнительное кольцо | 2 |
| 7 | 51M7048 | Уплотнительное кольцо | 1 |
| 8 | 38H5178 | Штуцер | 1 |
| 9 | 51M7042 | Уплотнительное кольцо | 1 |
| 10 | T77613 | Уплотнительное кольцо | 1 |
| 11 | T77858 | Уплотнительное кольцо | 4 |
| 12 | T24210 | Уплотнительное кольцо | 1 |
| 13 | 38H1410 | TEE штуцер | 1 |
| 14 | R29936 | Уплотнительное кольцо | 1 |
| 15 | T77858 | Уплотнительное кольцо | 1 |
| 16 | 38H1164 | Адаптер | 1 |
| 17 | T24210 | Уплотнительное кольцо | 2 |
| 18 | T168064 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
