Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд — HITACHI LX100-5

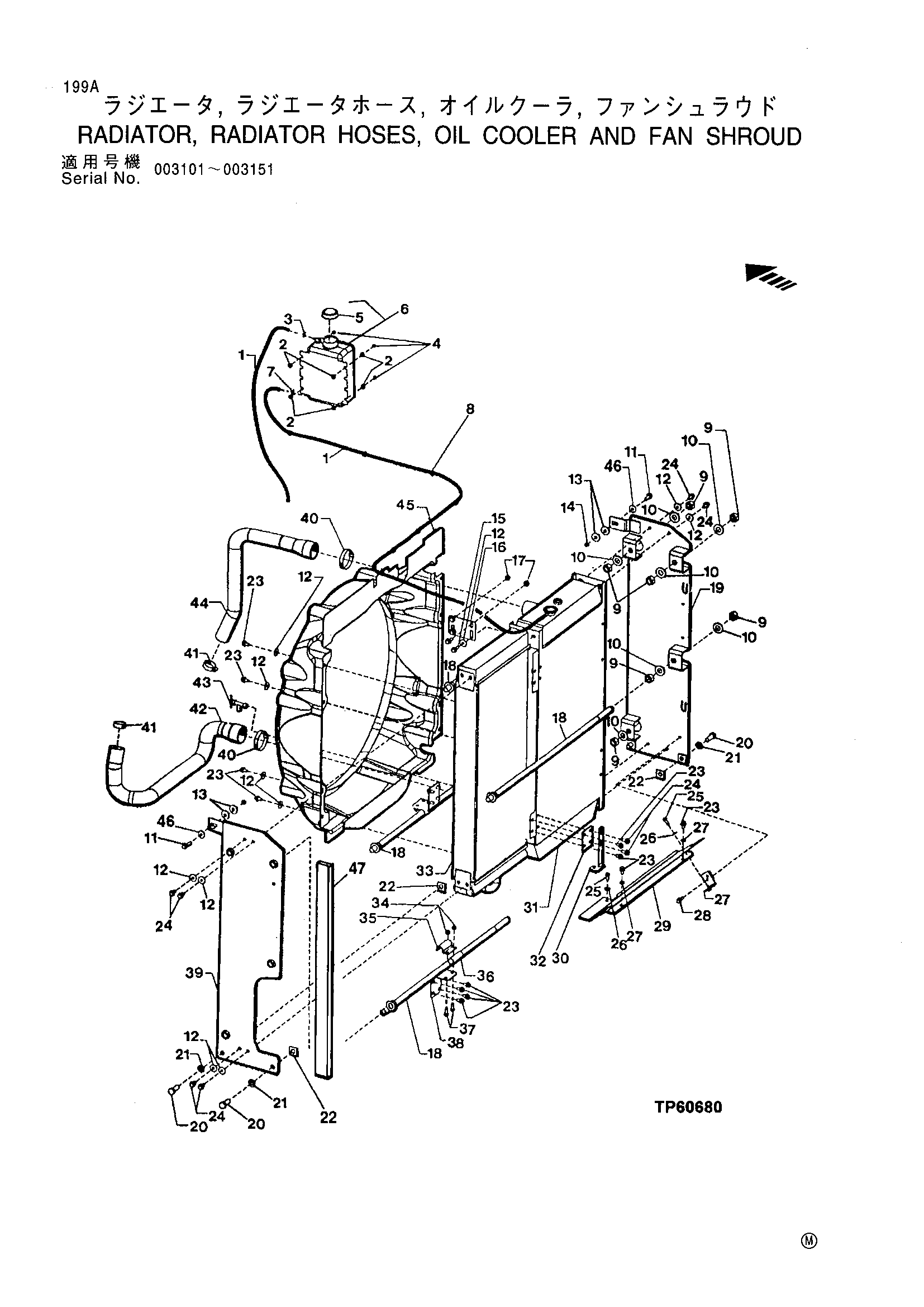

Заводская схема «Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
2	24M7139	Шайба	4
3	PT9412	Шланг хомут	1
4	14M7303	Фланец гайка	4
5	AT106413	Колпачок	1
6	AT166459	Бак	1
7	T13254	Хомут	1
8	T173168	Зажим	6
9	14M7277	Гайка	8
10	24M7242	Шайба	8
11	19M7804	Винт	2
12	24M7296	Шайба	20
13	24M7226	Шайба	4
14	14M7298	Фланец гайка	2
15	19M7785	Винт	4
16	T174272	Пластина	1
17	14M7296	Фланец гайка	2
18	AT209690	Шток	4
19	AT208575	Кронштейн	1
20	19M7488	Болт с головкой	4
21	24M7053	Шайба	4
22	T173962	Проставка	4
23	19M7783	Винт	24
24	19M7784	Винт	10
25	19M7866	Винт	2
26	24M7207	Шайба	2
27	24M7028	Шайба	2
28	19M7868	Винт	1
29	T168114	Дефлектор	1
30	AT209702	Кронштейн	1
31	AT208372	Радиатор	1
	AT208702	Радиатор	1
	AT173610	Заливная горловина колпачок	1
32	T172370	Пластина	1
33	AT220514	Масляный радиатор	1
34	14M7396	Блокировка гайка	6
35	T172641	Страп	3
36	T170104	Втулка	3
37	19M7867	Винт	6
38	T172643	Пластина	3
39	AT208576	Кронштейн	1
40	AR21999	Шланг хомут	2
41	AR40418	Шланг хомут	2
42	T173771	Шланг	1
43	AT35831	Клапан	1
44	T173700	Радиатор шланг	1
45	AT209012	Кожух	1
46	24M7239	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
