Рулевое управление и погрузчик гидравлический насос линии — HITACHI LX100-5

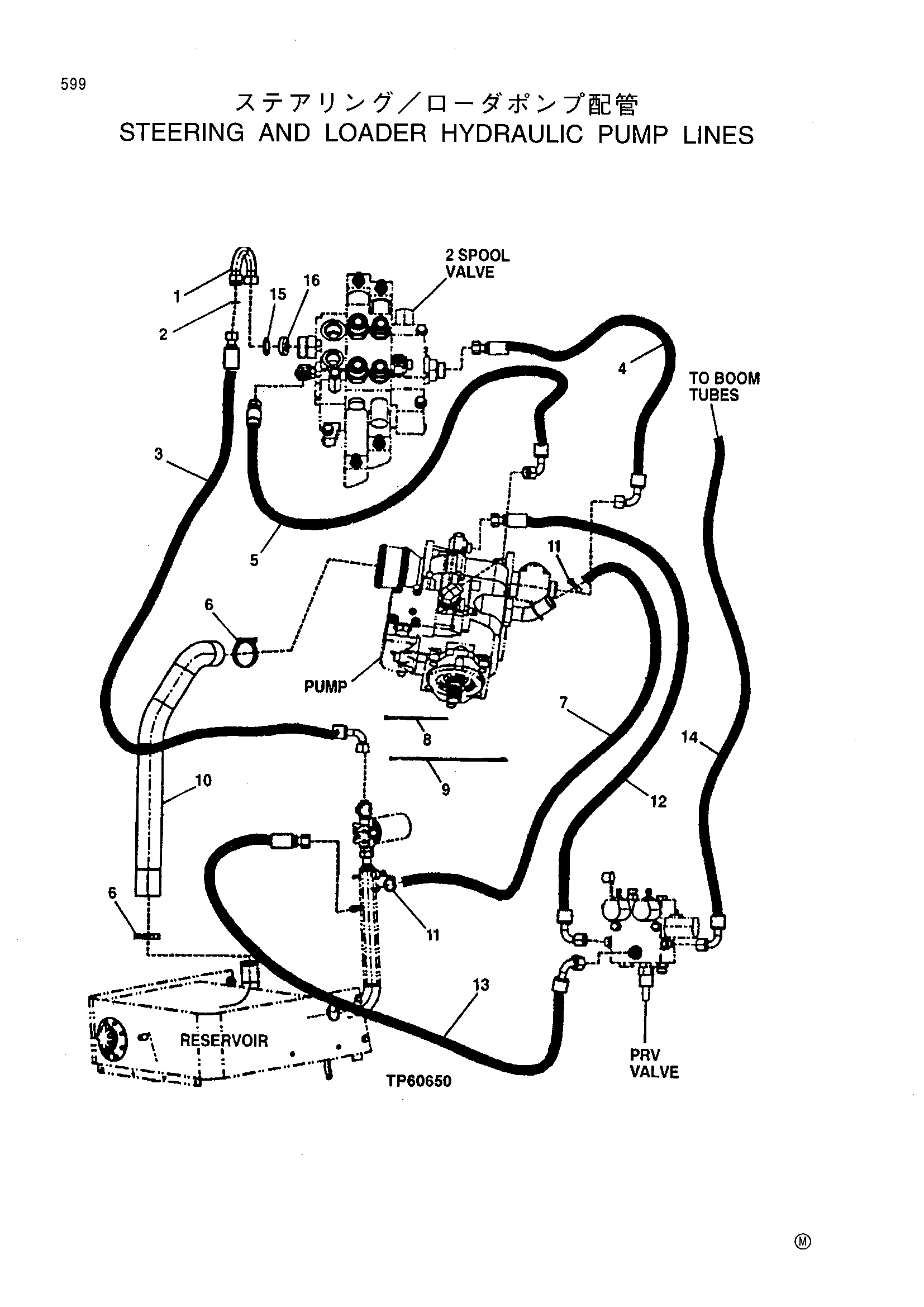

Заводская схема «Рулевое управление и погрузчик гидравлический насос линии» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT206808 | Масляный линия | 1 |
| 2 | T76938 | Уплотнительное кольцо | 1 |
| 3 | AT208164 | Гидравлический хосе-фабрикат | 1 |
| 4 | AT162681 | Гидравлический хосе-фабрикат | 1 |
| 5 | AT169282 | Гидравлический хосе-фабрикат | 1 |
| 6 | AT37476 | Шланг хомут | 2 |
| 7 | T179523 | Гидравлический хосе-фабрикат | 1 |
| 8 | R44302 | TIE лента | 2 |
| 9 | H77698 | TIE лента | 8 |
| 10 | AT209112 | Всасывание шланг | 1 |
| 11 | AR21839 | Хомут | 2 |
| 12 | AT166149 | Гидравлический хосе-фабрикат | 1 |
| 13 | AT116449 | Гидравлический хосе-фабрикат | 1 |
| 14 | AT203061 | Гидравлический хосе-фабрикат | 1 |
| 15 | T78612 | Уплотнительное кольцо | 1 |
| 16 | T177440 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
