Каталог запчастей HITACHI
Гидравлический насос — HITACHI LX100-5

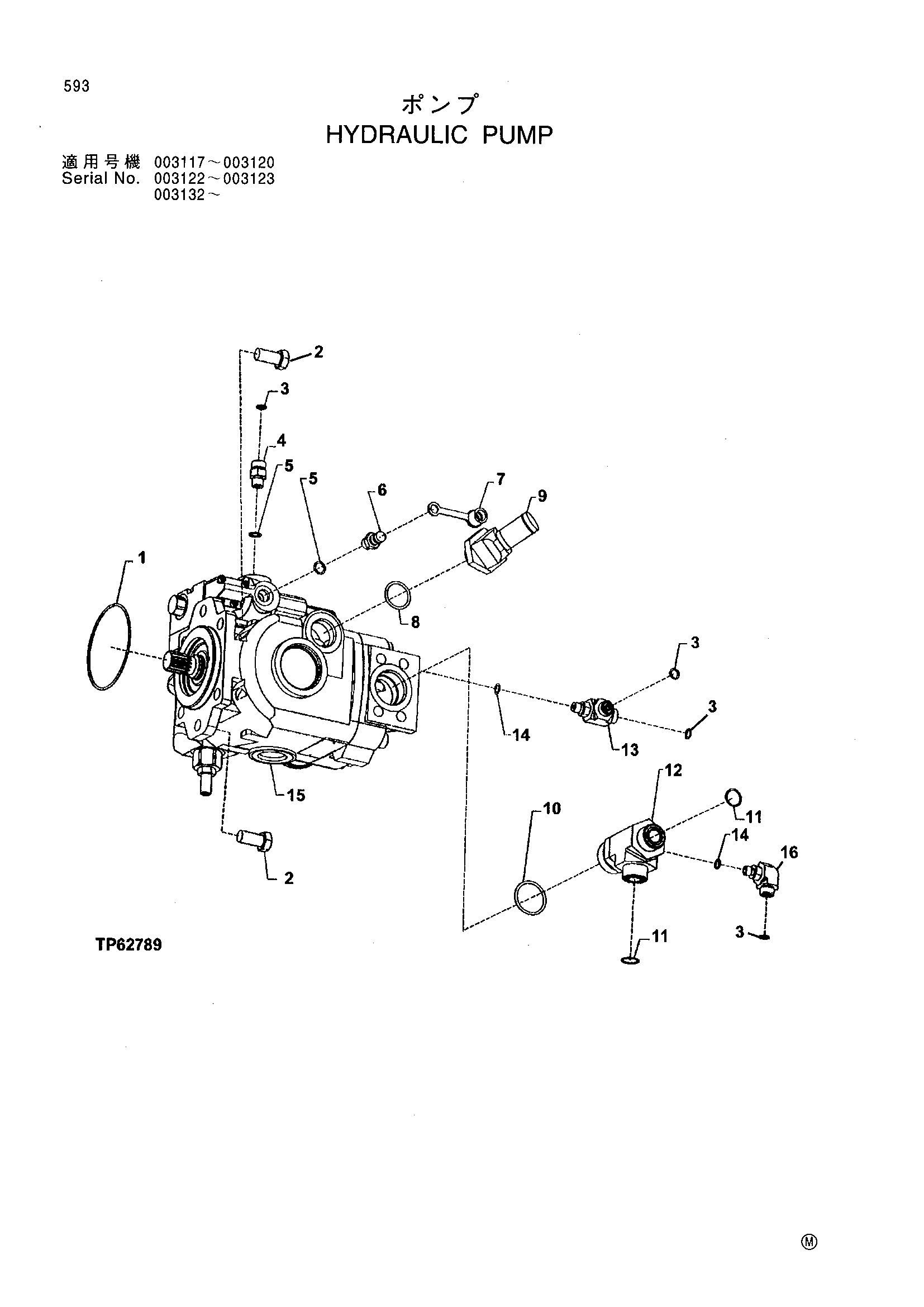

Заводская схема «Гидравлический насос» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T169035 | Кольцо | 1 |
| 2 | 19M7877 | Болт с головкой | 2 |
| 3 | T77613 | Уплотнительное кольцо | 4 |
| 4 | 38H1160 | Адаптер | 1 |
| 5 | R26448 | Уплотнительное кольцо | 2 |
| 6 | AH125760 | Куикк-коннект быстросъёмное устройство | 1 |
| 7 | R77175 | Крышка | 1 |
| 8 | R29936 | Уплотнительное кольцо | 1 |
| 9 | AT209592 | Угловой штуцер штуцер | 1 |
| 10 | U13639 | Уплотнительное кольцо | 1 |
| 11 | T77858 | Уплотнительное кольцо | 2 |
| 12 | AT220691 | TEE штуцер | 1 |
| 13 | 38H1434 | TEE штуцер | 1 |
| 14 | R28782 | Уплотнительное кольцо | 2 |
| 15 | AT203579 | Гидравлический насос | 1 |
| 15 | AT203579 | Гидравлический насос | 1 |
| 15 | AT203579 | Гидравлический насос | 1 |
| AT223519 | Гидравлический насос | 1 | |
| AT223519 | Гидравлический насос | 1 | |
| 16 | 38H1435 | Угловой штуцер штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
