Монитор консуле — HITACHI LX100-5

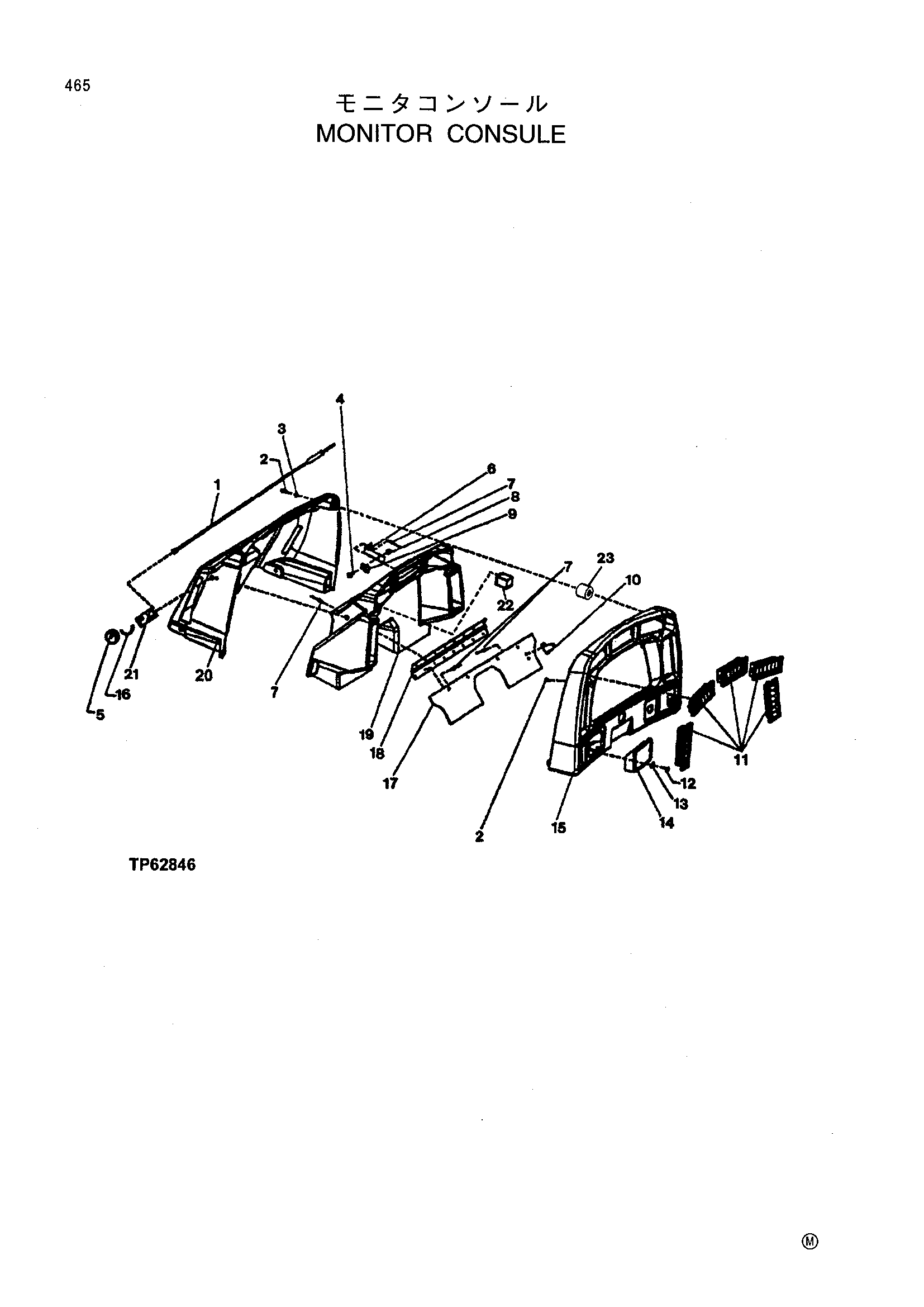

Заводская схема «Монитор консуле» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT171023 | Трос | 1 |
| 2 | 21M7265 | Винт | 4 |
| 3 | 24M7054 | Шайба | 4 |
| 4 | 19M7775 | Винт | 1 |
| 5 | R111632 | Ручка | 1 |
| 6 | T170445 | Угол | 1 |
| 7 | H89098 | Заклёпка | 12 |
| 8 | 14M7397 | Блокировка гайка | 1 |
| 9 | R31654 | Хомут | 1 |
| 10 | T170446 | Кронштейн | 1 |
| 11 | AT211527 | Лоувер | 5 |
| 12 | T65069 | Винт | 2 |
| 13 | R53528 | Гайка | 2 |
| 14 | AT59892 | Асхтрай | 1 |
| 15 | T168546 | Ковл | 1 |
| 16 | T171688 | Табличка | 1 |
| 17 | T172582 | Дверь | 1 |
| 18 | T68131 | Петля | 1 |
| 19 | T171815 | Воздушный пленум | 1 |
| 20 | T172460 | Корпус | 1 |
| 21 | AT209239 | Управление | 1 |
| 22 | T182971 | Накладка | 1 |
| 23 | T182861 | Пробка | 2 |
| 24 | 19M7774 | Винт | 2 |
| 25 | 19M7775 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
