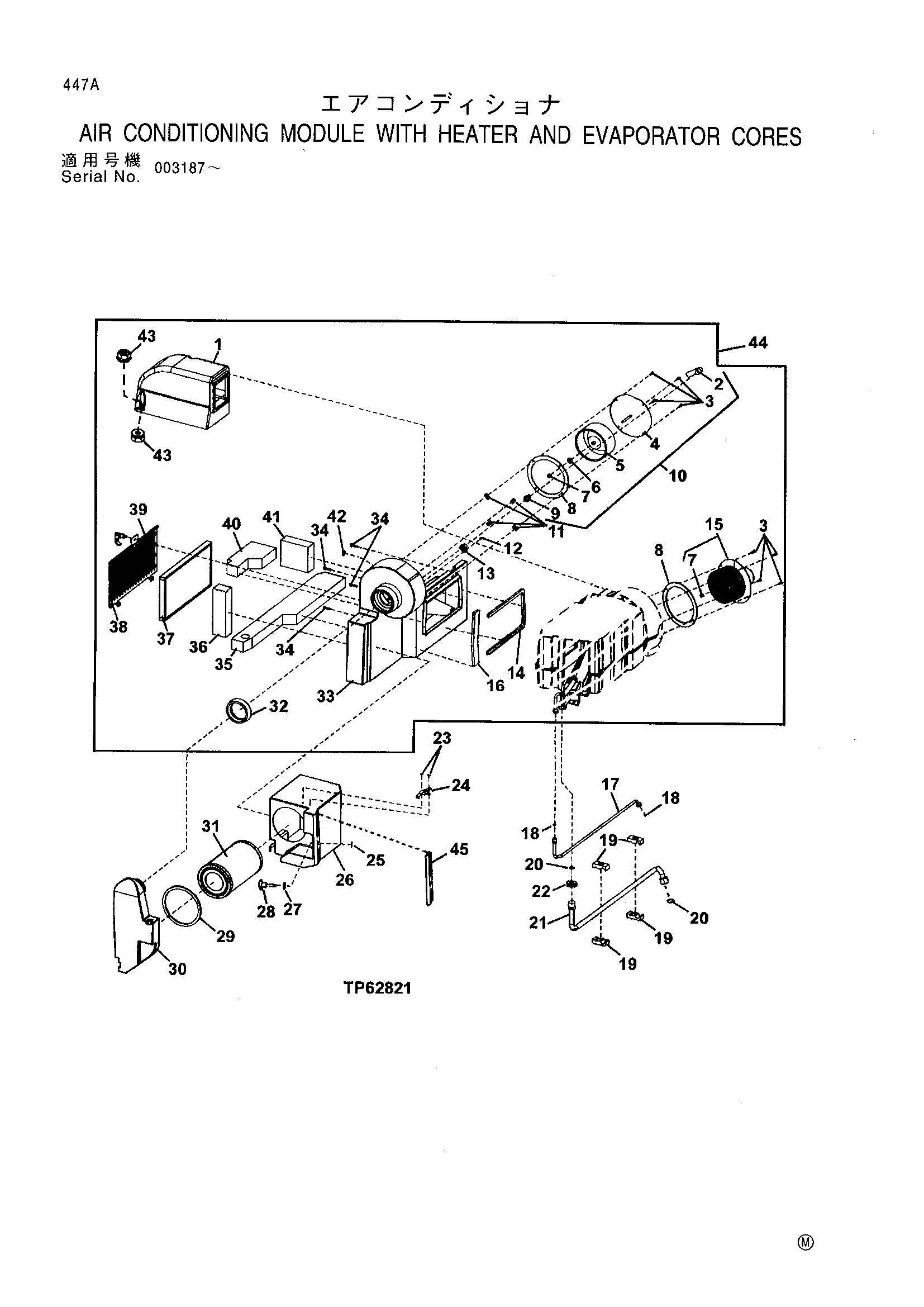

Воздушный кондитионинг модуле с отопитель и евапоратор C — HITACHI LX100-5

Заводская схема «Воздушный кондитионинг модуле с отопитель и евапоратор C» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT209668	Воздушный воздуховод	1
2	R97336	Трубка	1
3	T178251	Болт с головкой	8
4	AT208399	Вентилятор гидромотор	1
5	R121666	Импеллер	1
6	T178127	Пусх гайка	1
7	R97332	Зажим	2
8	R121664	Уплотнение	2
9	R117721	Хомут	1
10	AT222141	Вентилятор	1
11	T178117	Клевис	4
12	T178118	Болт с головкой	1
13	RE36133	Трубка	1
14	T178135	Виброизолятор	1
15	AT221177	Комплект	1
16	T178136	Виброизолятор	1
17	AT210562	Трубка	1
18	R10093	Уплотнительное кольцо	2
19	H114865	Хомут	4
20	T143169	Уплотнительное кольцо	2
21	AT210561	Трубка	1
22	R45210	Уплотнительная втулка	1
23	H86981	Заклёпка	4
24	R121465	Защёлка	2
25	T178391	Пусх гайка	1
26	T171459	Воздушный воздуховод	1
27	24M7296	Шайба	1
28	AT220953	Ручка	1
29	T170053	Уплотнение	1
30	T167945	Воздушный воздуховод	1
31	T168220	Воздушный фильтр	1
32	R119171	Уплотнение	1
33	T156965	Воздушный пленум	1
34	T178130	Болт	4
35	T178131	Виброизолятор	1
36	T178133	Виброизолятор	1
37	T156471	Воздушный фильтр	1
38	AT221580	Крышка	1
39	AT222150	Защёлка	1
40	T178132	Виброизолятор	1
41	T178134	Фоам накладка	1
42	24H1122	Шайба	1
43	14M7298	Фланец гайка	4
44	AT223531	Модуле	1
	AT223532	Отопитель	1
45	T167676	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
