Гидроцилиндр стрелы — HITACHI LX100-5

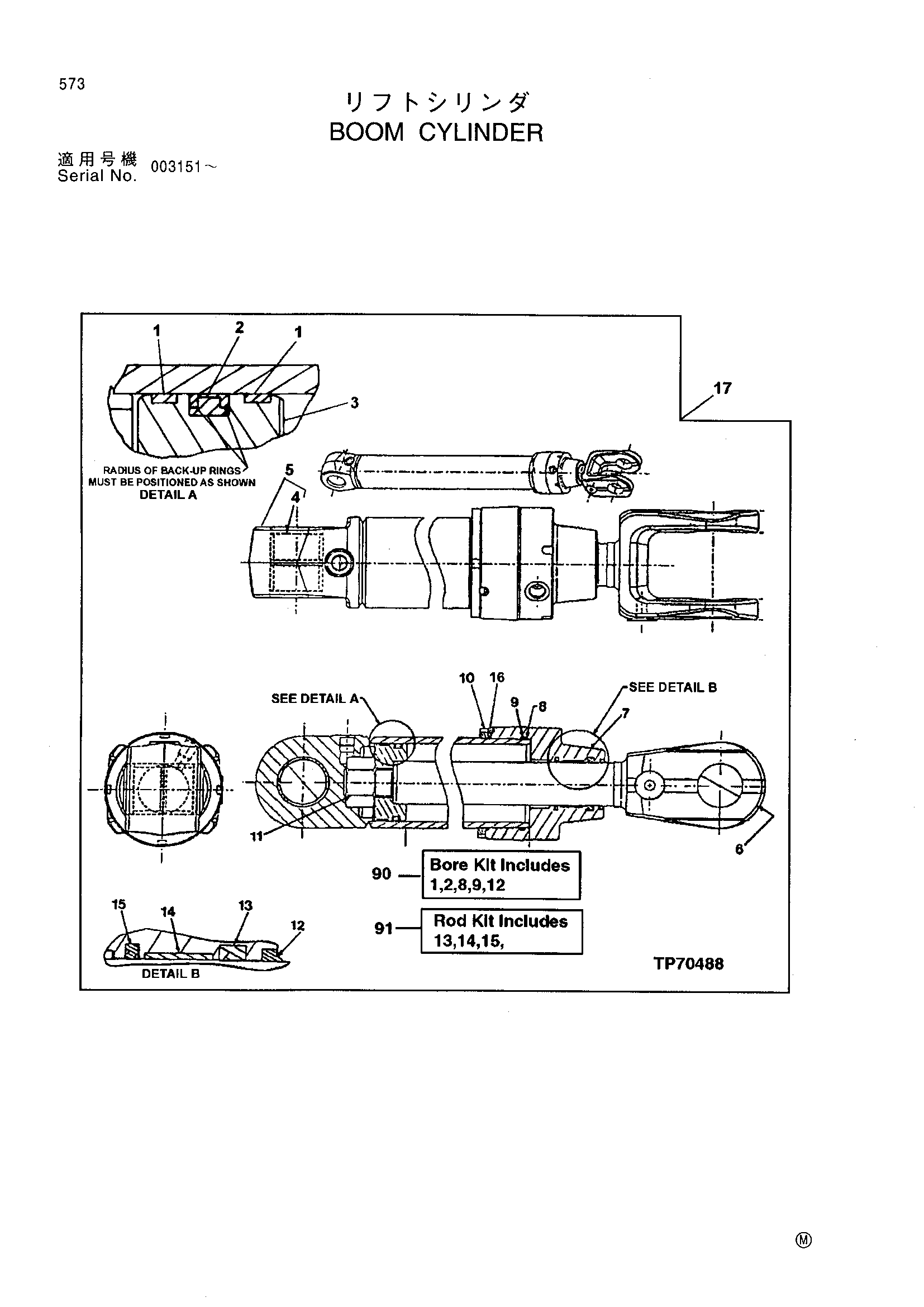

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H170138 | Веар кольцо | 2 |
| 2 | RE20809 | Уплотнение | 1 |
| 3 | H169745 | Поршень | 1 |
| 4 | H155143 | Втулка | 1 |
| 5 | AH149004 | Гидравлический гидроцилиндр. баррел | 1 |
| 6 | AH149005 | Шток | 1 |
| 7 | H155769 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 8 | H154385 | Уплотнительное кольцо | 1 |
| 9 | H151891 | Бакк-уп кольцо | 1 |
| 10 | H151781 | Гайка | 1 |
| 11 | H151894 | Гайка | 1 |
| 12 | AH146559 | Уплотнение | 1 |
| 13 | H152205 | Уплотнение | 1 |
| 14 | H152796 | Веар кольцо | 1 |
| 15 | AH146563 | Уплотнение | 1 |
| 16 | T12275 | Уплотнительное кольцо | 1 |
| 17 | AH163629 | Гидравлический гидроцилиндр | 1 |
| 90 | AH163671 | Гидравлический гидроцилиндр комплект | 1 |
| 91 | AH149815 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
