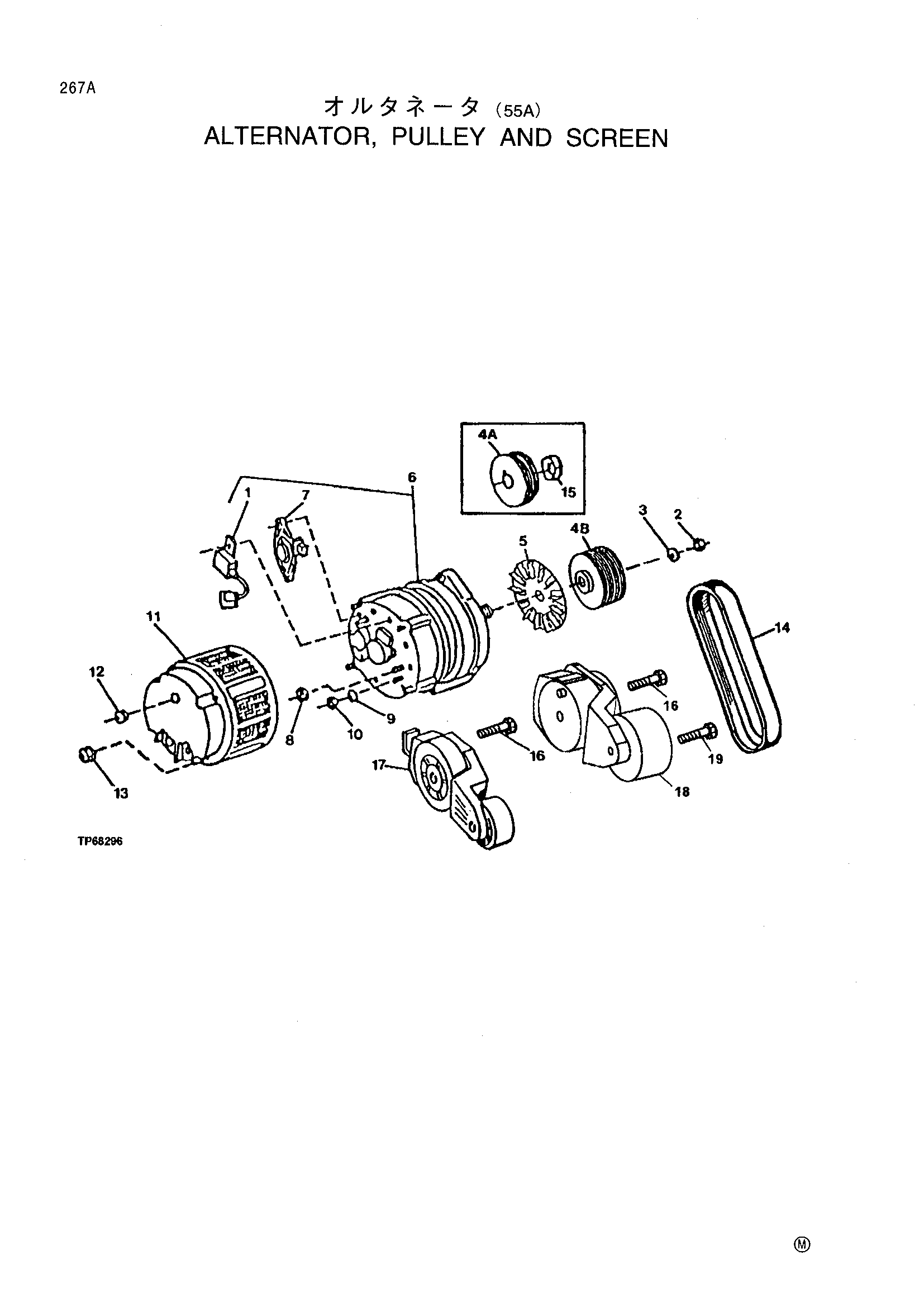

Генератор, шкив и экран — HITACHI LX100-5
Заводская схема «Генератор, шкив и экран» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H144095 | Капакитор | 1 |
| 2 | 14M7158 | Гайка | 1 |
| 3 | T10745 | Шайба | 1 |
| 4A | R94350 | Канатный блок | 1 |
| 4B | R501486 | Канатный блок | 1 |
| 5 | T158584 | Вентилятор | 1 |
| 6 | AT207608 | Генератор | 1 |
| AT221116 | Генератор | 1 | |
| TY6798 | Генератор | 1 | |
| 7 | AT163156 | Регулятор | 1 |
| 8 | 14M7375 | Фланец гайка | 1 |
| 9 | 12M7032 | Блокировка шайба | 1 |
| 10 | 14M7298 | Фланец гайка | 1 |
| 11 | AT207952 | Крышка | 1 |
| 12 | R27180 | Уплотнительная втулка | 1 |
| 13 | 14M7375 | Фланец гайка | 1 |
| 14 | R500091 | Ремень | 1 |
| T178465 | Ремень | 1 | |
| R500093 | Ремень | 1 | |
| T178537 | Ремень | 1 | |
| R500243 | Ремень | 1 | |
| T178412 | Ремень | 1 | |
| 15 | R94351 | Втулка | 1 |
| 16 | 19M8340 | Винт | 1 |
| 16 | 19M8131 | Винт | 1 |
| 17 | RE69930 | Направляющее колесо | 1 |
| AT222418 | Направляющее колесо | 1 | |
| 18 | RE70536 | Канатный блок | 1 |
| 19 | R503813 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
