Фиве золотник гидравлический линии (2) — HITACHI LX100-5

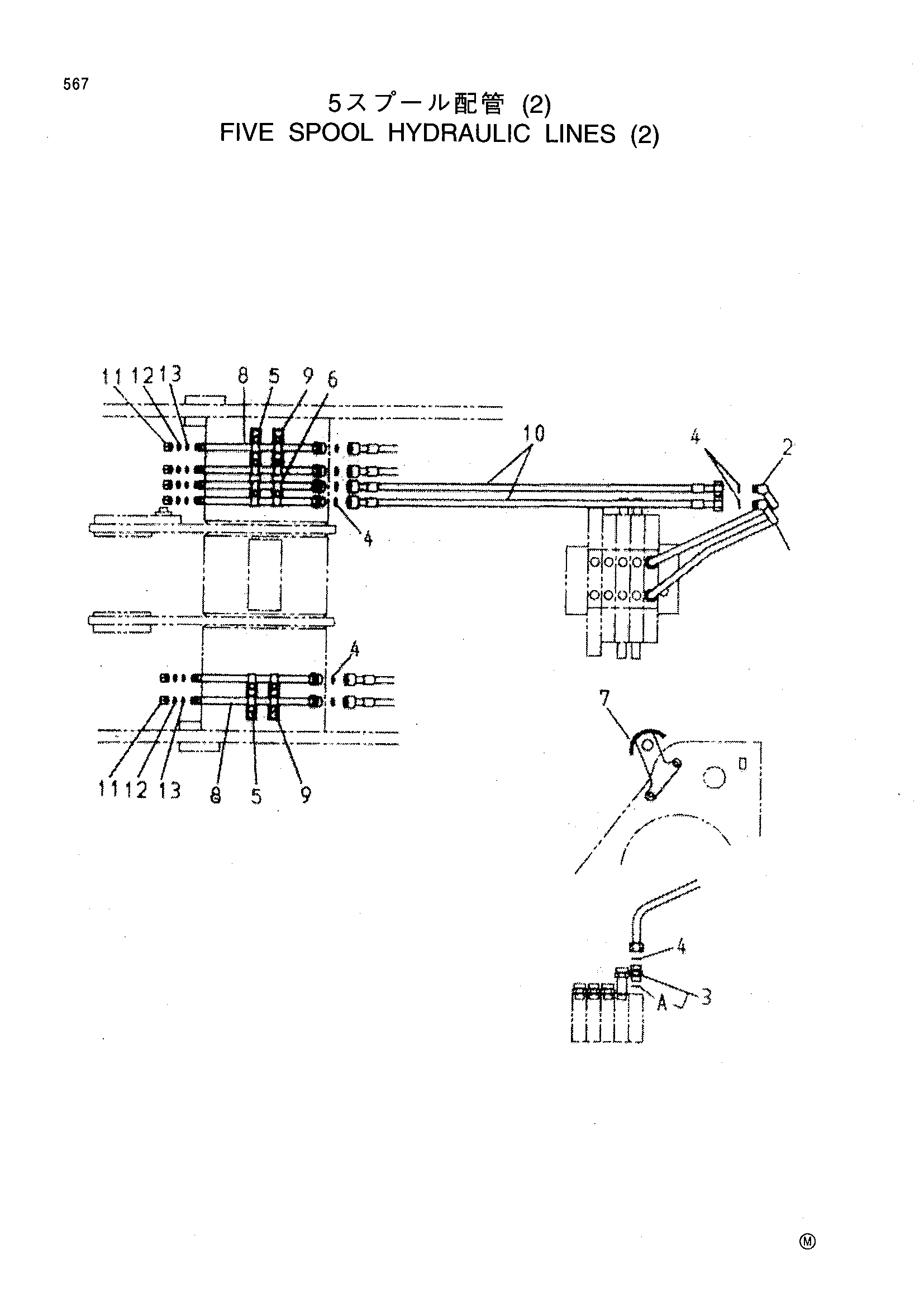

Заводская схема «Фиве золотник гидравлический линии (2)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 7037232 | Трубка | 1 |
| 2 | 7037233 | Трубка | 1 |
| 3 | 4187188 | Адаптер | 2 |
| 3A | U12547U | Уплотнительное кольцо | 2 |
| 4 | 4187308 | Уплотнительное кольцо | 10 |
| 5 | J021050 | Болт с шайбой | 11 |
| 6 | 4053593 | Хомут трубки | 3 |
| 7 | 8077685 | Кронштейн | 1 |
| 8 | 9753441 | Трубка | 6 |
| 9 | 4053594 | Хомут трубки | 8 |
| 10 | 4196297 | Шланг | 2 |
| 11 | 4189092 | Гайка | 6 |
| 12 | 4189093 | Колпачок | 6 |
| 13 | 4138938 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
