Компрессор, браккетс и шланги — HITACHI LX100-5

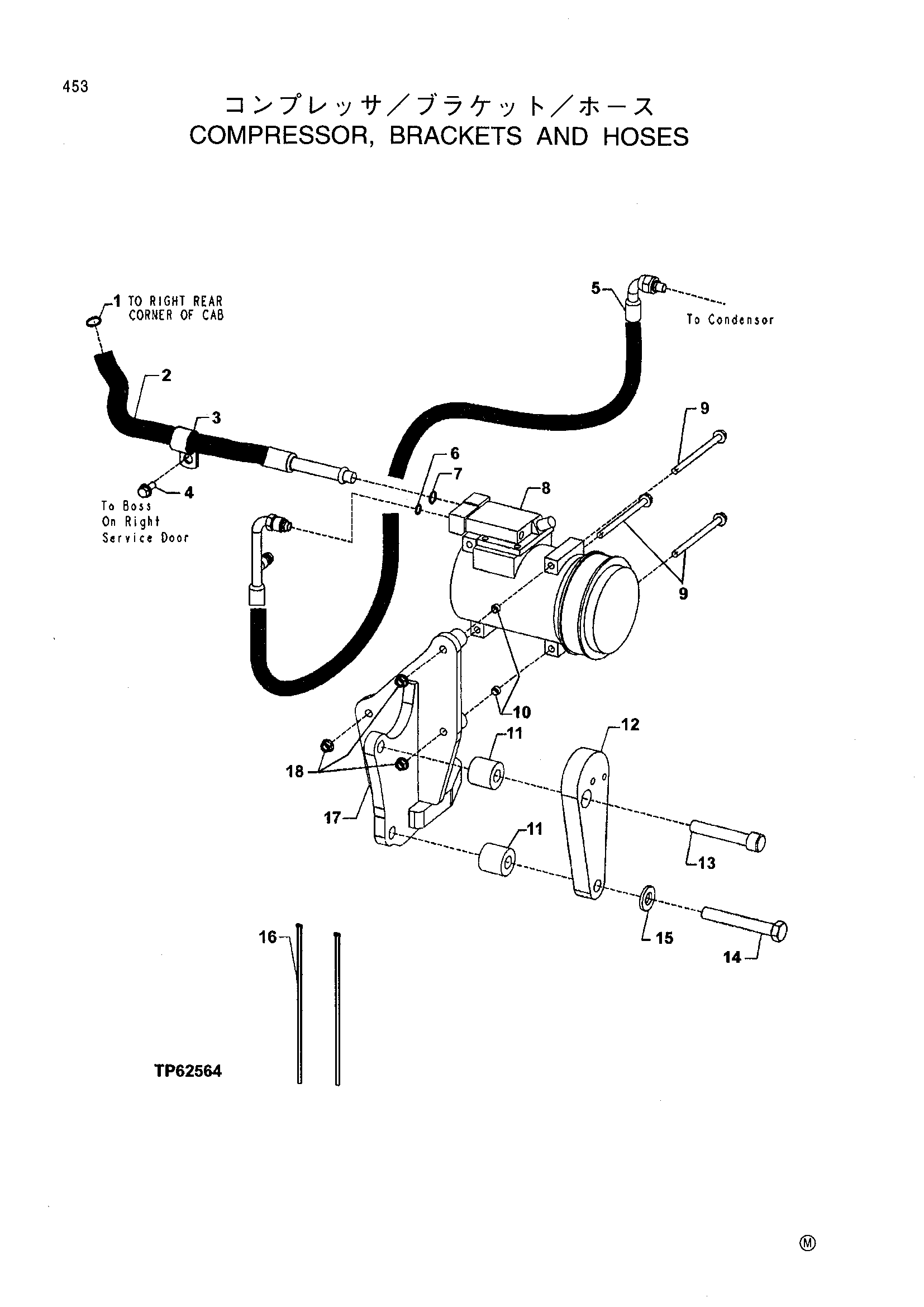

Заводская схема «Компрессор, браккетс и шланги» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T143169 | Уплотнительное кольцо | 1 |
| 2 | AT210193 | Всасывание шланг | 1 |
| 3 | R46667 | Хомут | 1 |
| 4 | 19M7784 | Винт | 1 |
| 5 | AT220544 | Рефригерант шланг | 1 |
| T160938 | Колпачок | 1 | |
| 6 | R113050 | Кольцо | 1 |
| 7 | R33259 | Уплотнительное кольцо | 1 |
| 8 | AT168543 | Компрессор | 1 |
| AT210797 | Комплект | 1 | |
| 9 | 19M8006 | Винт | 3 |
| 10 | 34M7189 | Пружина палец | 2 |
| 11 | T170885 | Проставка | 2 |
| 12 | T170886 | Пластина | 1 |
| 13 | 19M8342 | Винт | 1 |
| 14 | 19M7884 | Болт с головкой | 1 |
| 15 | 24M7241 | Шайба | 1 |
| 16 | H77698 | TIE лента | 2 |
| 17 | AT222144 | Опора | 1 |
| 18 | 14M7298 | Фланец гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
