Гидроцилиндр ковша — HITACHI LX100-5

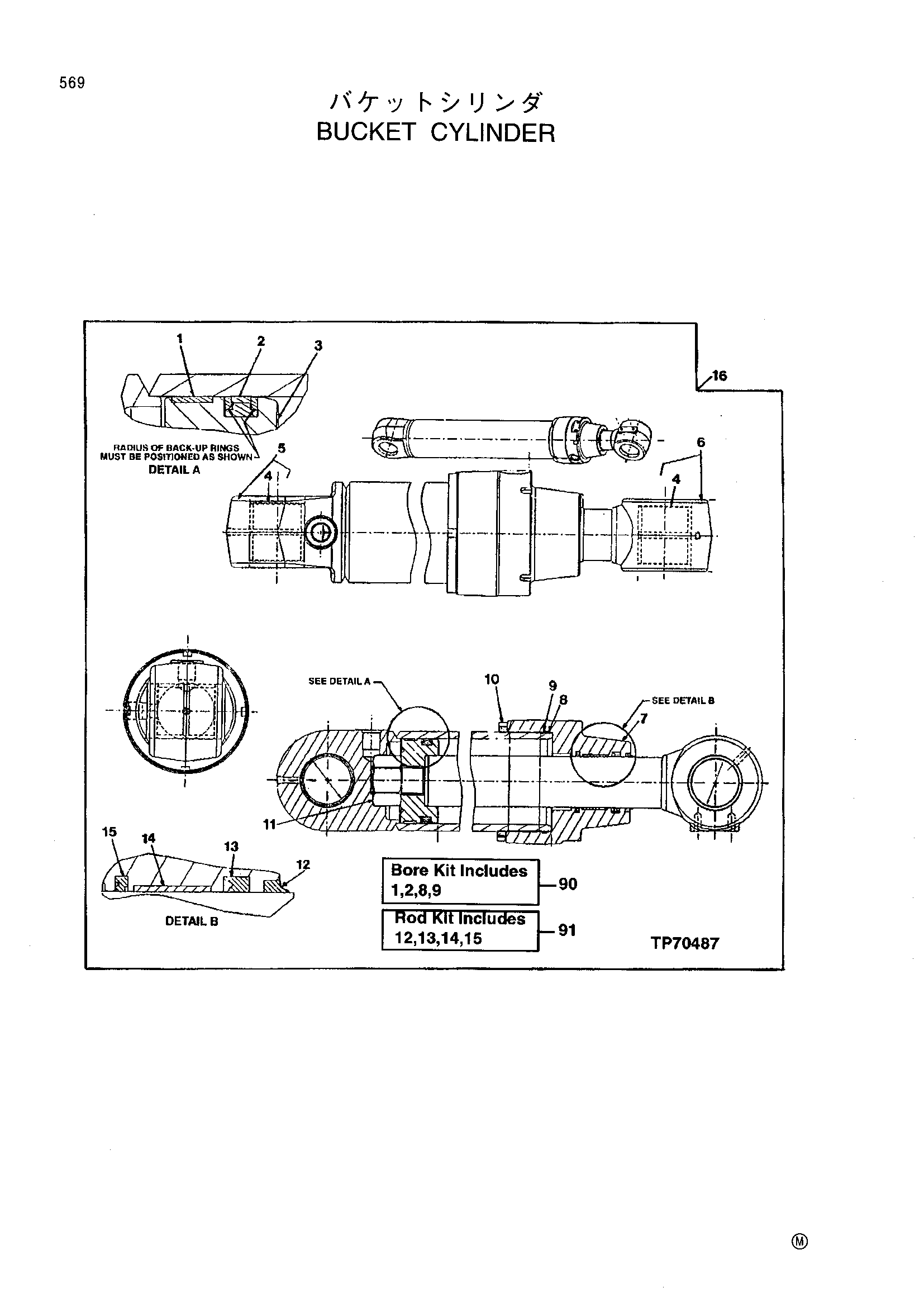

Заводская схема «Гидроцилиндр ковша» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R90653 | Веар кольцо | 1 |
| 2 | RE30162 | Уплотнение | 1 |
| 3 | H159074 | Поршень | 1 |
| 4 | H151537 | Втулка | 2 |
| 5 | AH153771 | Гидравлический гидроцилиндр. барр | 1 |
| 6 | AH151896 | Шток | 1 |
| 7 | H173651 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 8 | H154387 | Уплотнительное кольцо | 1 |
| 9 | H151890 | Бакк-уп кольцо | 1 |
| 10 | H151780 | Гайка | 1 |
| 11 | H151894 | Гайка | 1 |
| 12 | AH153596 | Уплотнение | 1 |
| 13 | H159072 | Уплотнение | 1 |
| 14 | H159071 | Веар кольцо | 1 |
| 15 | AH153597 | Уплотнение | 1 |
| 16 | AH152676 | Гидравлический гидроцилиндр | 1 |
| 90 | AH149848 | Комплект | 1 |
| 91 | AH154570 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
