Передний инбоард планетарй финал привод — HITACHI LX100-5

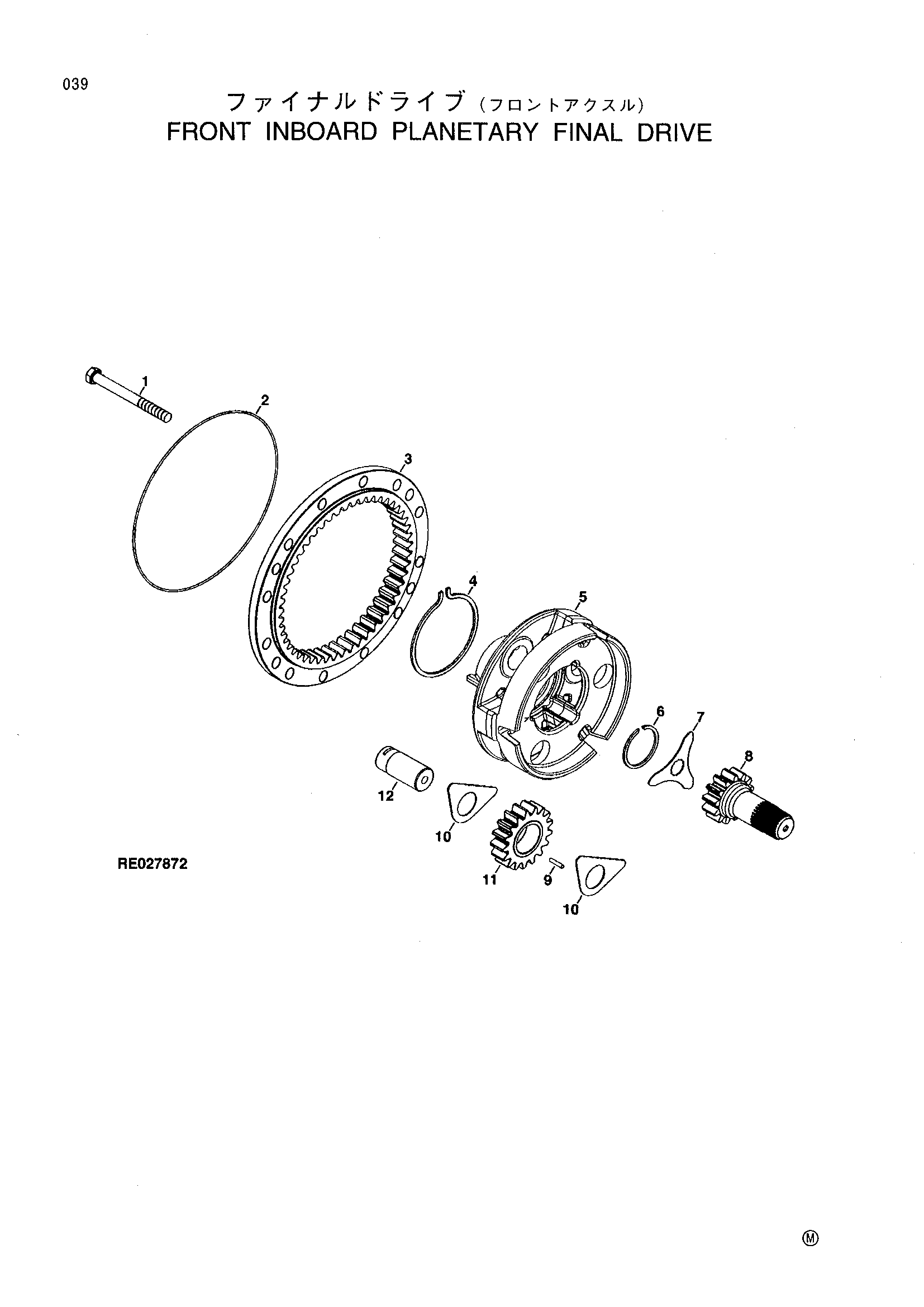

Заводская схема «Передний инбоард планетарй финал привод» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8019 | Болт с головкой | 16 |
| 19M7720 | Болт с головкой | 16 | |
| 2 | R87047 | Кольцо | 1 |
| 3 | R129669 | Ведущая шестерня вал | 1 |
| 4 | R57055 | Стопорное кольцо | 1 |
| 5 | R134714 | Планет ведущая шестерня водило | 1 |
| 6 | R26285 | Стопорное кольцо | 1 |
| 7 | R93172 | Блокировка пластина | 1 |
| 8 | R153386 | Шестерня | 1 |
| 9 | R63249 | Неедле каток | 81 |
| 10 | R132857 | Упорный шайба | 6 |
| 11 | R153387 | Планет ведущая шестерня | 3 |
| 12 | R132858 | Ведущая шестерня вал | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
