Двигатель боковой схиелдс — HITACHI LX100-5

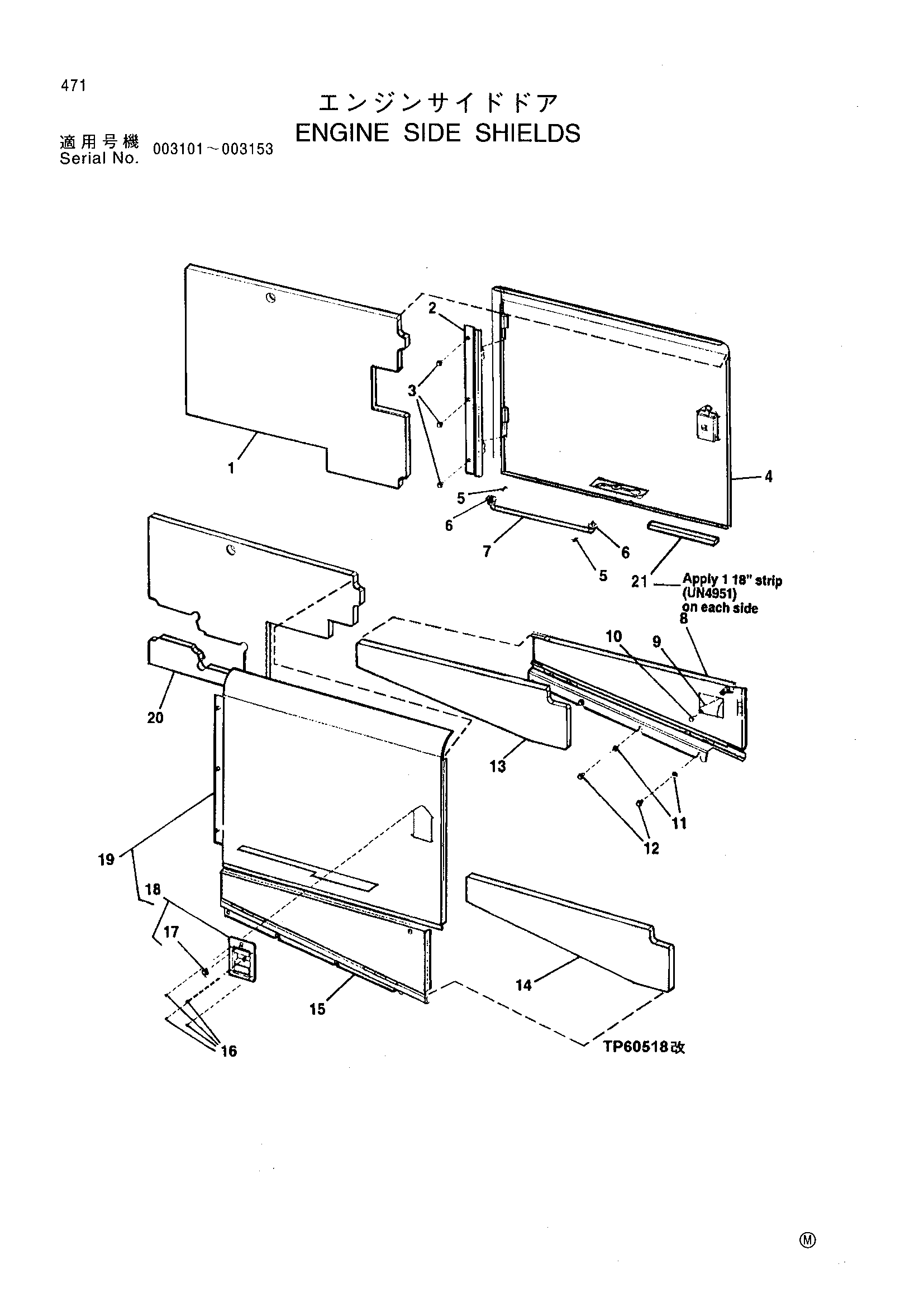

Заводская схема «Двигатель боковой схиелдс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T174474 | Изолятор | 1 |
| 2 | AT208159 | Петля | 2 |
| 3 | 19M7783 | Винт | 6 |
| 5 | J16931 | Пружина локкинг палец | 4 |
| 6 | T170057 | Шайба | 6 |
| 7 | AT206690 | Шток | 2 |
| 8 | AT220491 | Дверь | 1 |
| 9 | T168119 | Пластина | 2 |
| 10 | T105891 | Болт с головкой | 2 |
| 11 | 24M7239 | Шайба | 6 |
| 12 | 19M7784 | Винт | 6 |
| 13 | T174475 | Изолятор | 1 |
| 14 | T174473 | Изолятор | 1 |
| 15 | AT220490 | Дверь | 1 |
| 16 | H85233 | Заклёпка | 8 |
| 17 | AT211118 | Замок | 2 |
| 18 | AT186172 | Защёлка | 2 |
| AT211118 | Замок | 1 | |
| 20 | T174472 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
