Поворотный плуг (прямой соединение) — HITACHI LX100-5

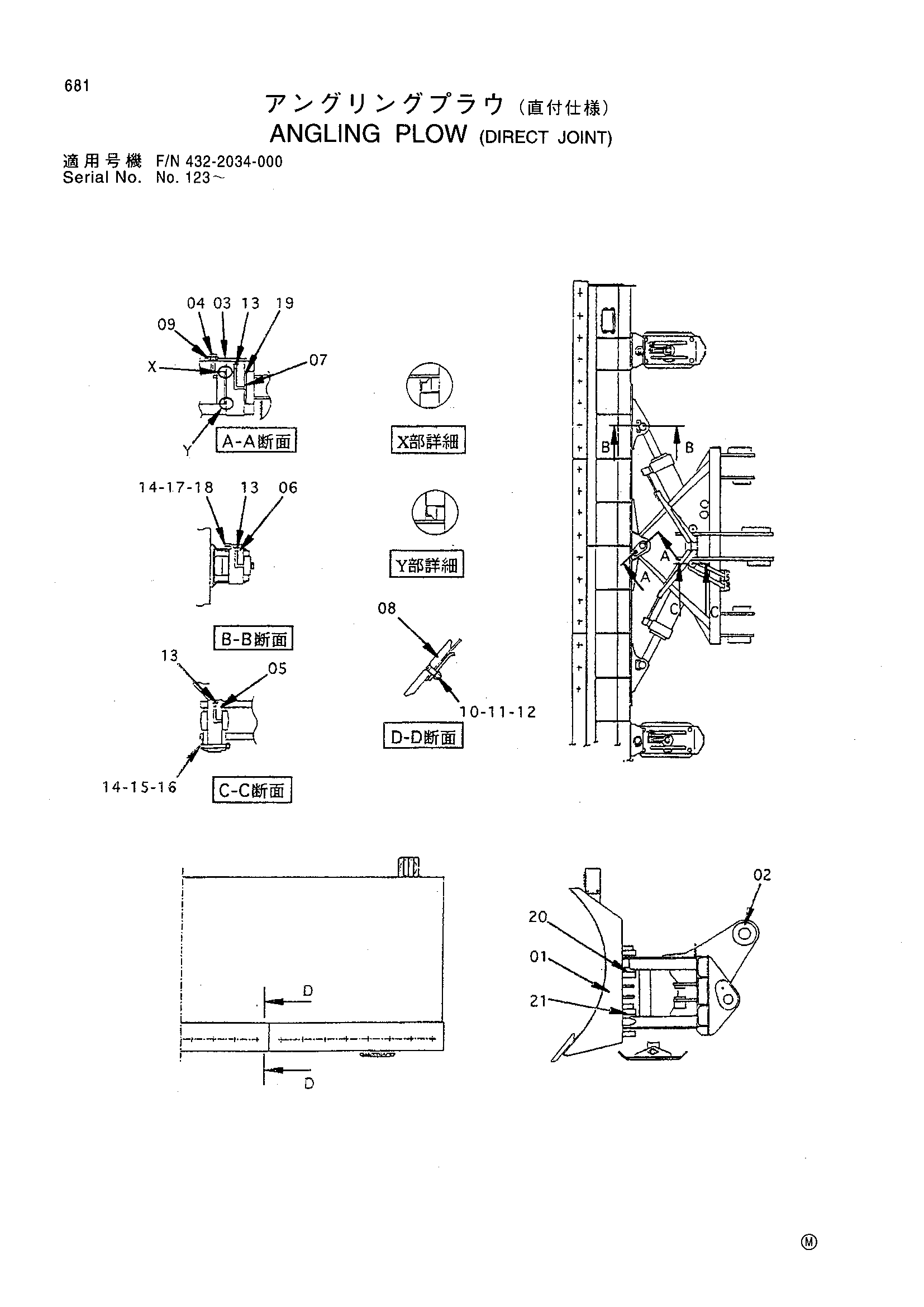

Заводская схема «Поворотный плуг (прямой соединение)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4395919 | Отвал AS | 1 |
| 02 | 4428542 | Опора AS | 1 |
| 03 | 4274413 | Палец | 2 |
| 04 | 19H1768 | Болт | 2 |
| 05 | 4274411 | Палец | 2 |
| 06 | 4274412 | Палец | 2 |
| 07 | 4283106 | Втулка | 2 |
| 08 | 3084753 | Кромка | 3 |
| 09 | 4274415 | Проставка | 2 |
| 10 | 4184865 | Болт плуг | 21 |
| 11 | 4018545 | Шайба | 21 |
| 12 | 4184822 | Гайка | 21 |
| 13 | J75481 | Пресс-маслёнка | 6 |
| 14 | J219084 | Пружинная шайба | 6 |
| 15 | 14H809 | Гайка | 2 |
| 16 | 19H1992 | Болт | 2 |
| 17 | 19H2472 | Болт | 4 |
| 18 | 4283108 | Шайба | 2 |
| 19 | 4360822 | Пылезащитное уплотнение | 4 |
| 20 | 4274424 | Регулировочная шайба | 2 |
| 21 | 4274425 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
