4 Ведущая шестерня HYD. актуатед дифференциал, задний — HITACHI LX100-5

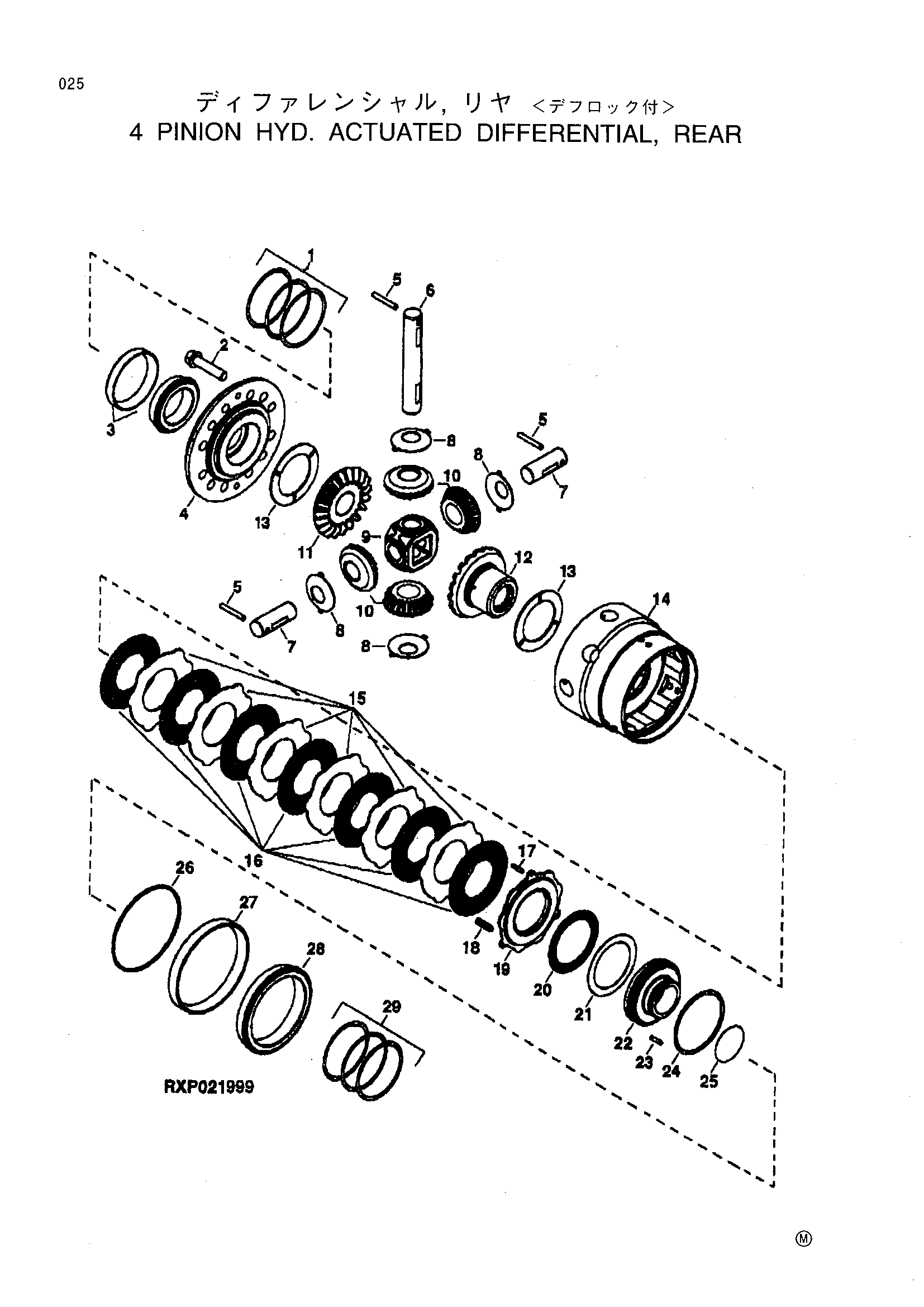

Заводская схема «4 Ведущая шестерня HYD. актуатед дифференциал, задний» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT145272 | Регулировочная шайба | 1 |
| 2 | R134183 | Болт с головкой | 12 |
| 3 | RE70080 | Каток подшипник | 1 |
| 4 | R130000 | Крышка | 1 |
| 5 | R57254 | Палец | 3 |
| 6 | R130059 | Ведущая шестерня вал | 1 |
| 7 | R131172 | Ведущая шестерня вал | 2 |
| 8 | R67811 | Упорный шайба | 4 |
| 9 | R131270 | HUB | 2 |
| 10 | R134713 | Ведущая шестерня | 4 |
| 11 | R130001 | Бевел шестерня | 1 |
| 12 | R130002 | Бевел шестерня | 1 |
| 13 | R99466 | Упорный шайба | 2 |
| 14 | R129999 | Корпус | 1 |
| 15 | R131169 | Муфта пластина | 6 |
| 16 | RE66539 | Диск | 7 |
| 17 | 34H297 | Пружина палец | 3 |
| 18 | R135529 | Пружина | 3 |
| 19 | R131170 | Муфта пластина | 1 |
| 20 | RE68627 | Каток подшипник | 1 |
| 21 | R132519 | Упорный шайба | 1 |
| 22 | R129998 | Поршень | 1 |
| RE166219 | Поршень | 1 | |
| 23 | R109082 | Неедле каток | 1 |
| 24 | R131269 | Уплотнение | 1 |
| 25 | R131268 | Уплотнение | 1 |
| 26 | R132617 | Проставка | 1 |
| 27 | R132619 | Подшипник чашка | 1 |
| 28 | R132820 | Подшипник коне | 1 |
| 29 | R131719 | Регулировочная шайба | 2 |
| R131720 | Регулировочная шайба | 2 | |
| R131721 | Регулировочная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
