Двигатель маджор оверхаул прокладка комплект и двигатель оверхаул — HITACHI LX100-5

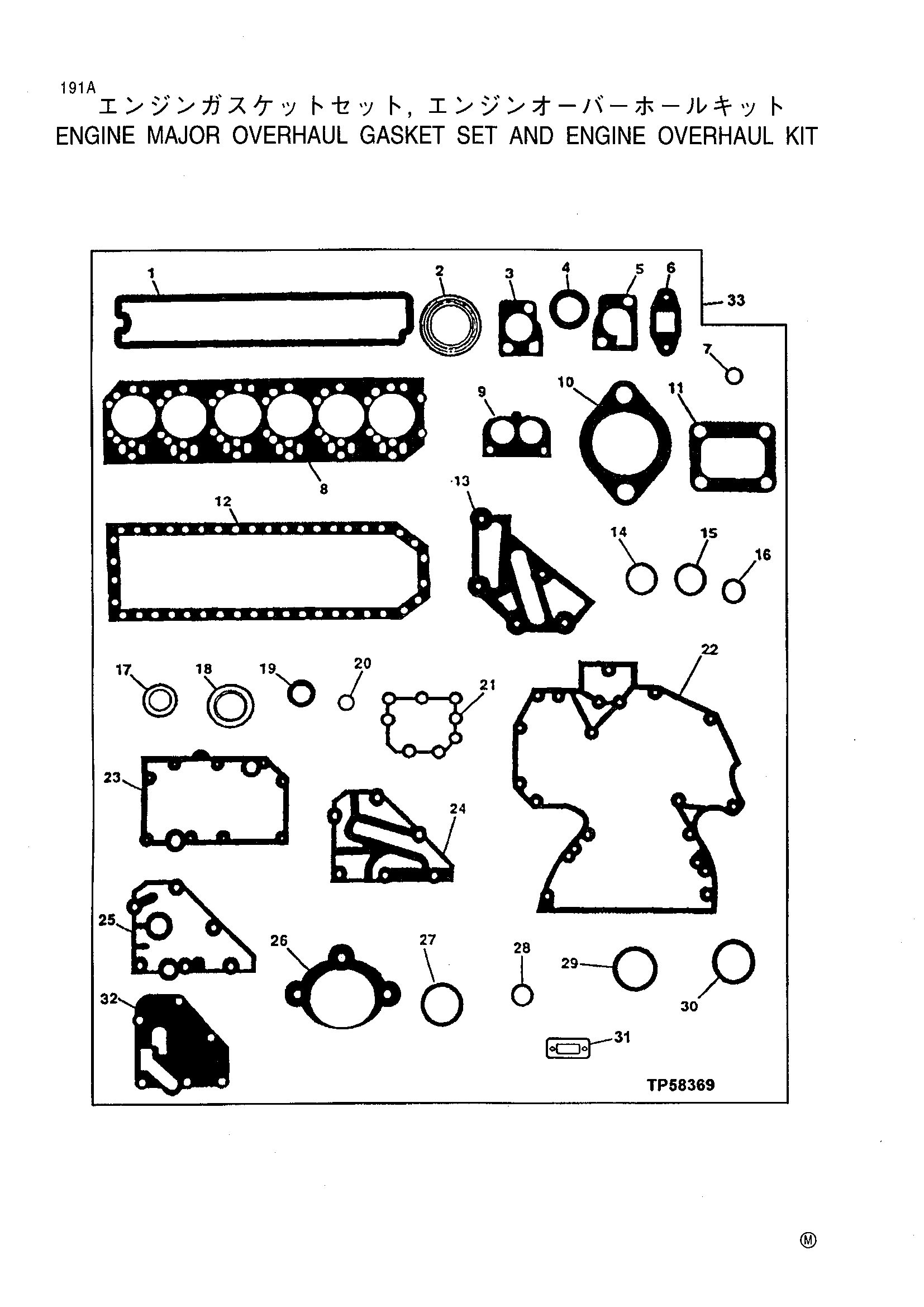

Заводская схема «Двигатель маджор оверхаул прокладка комплект и двигатель оверхаул» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R123543 | Прокладка | 1 |
| 2 | R90658 | Прокладка | 6 |
| 3 | R135896 | Прокладка | 1 |
| 4 | R123226 | Прокладка | 2 |
| 5 | R123345 | Прокладка | 1 |
| 6 | R123570 | Прокладка | 1 |
| 7 | R123575 | Прокладка | 4 |
| 8 | R116516 | Прокладка | 1 |
| 9 | R501373 | Прокладка | 1 |
| 10 | R81275 | Прокладка | 1 |
| 11 | R123572 | Прокладка | 1 |
| 12 | R123354 | Прокладка | 1 |
| 13 | R501428 | Прокладка | 1 |
| 14 | R75892 | Уплотнительное кольцо | 1 |
| 15 | R97185 | Уплотнительное кольцо | 2 |
| 16 | R61871 | Уплотнительное кольцо | 1 |
| 17 | A4827R | Шайба | 1 |
| 18 | RE44574 | Уплотнение | 1 |
| 19 | RE59810 | Уплотнение комплект | 1 |
| 20 | R123273 | Уплотнительное кольцо | 1 |
| 21 | R123417 | Прокладка | 1 |
| 22 | R136516 | Прокладка | 1 |
| R136515 | Прокладка | 1 | |
| 23 | R123501 | Прокладка | 1 |
| 24 | R123504 | Прокладка | 1 |
| 25 | R123525 | Прокладка | 1 |
| 26 | R53108 | Прокладка | 1 |
| 27 | R72328 | Уплотнительное кольцо | 4 |
| 28 | R89944 | Уплотнительное кольцо | 1 |
| 29 | R61105 | Уплотнительное кольцо | 2 |
| 30 | T122075 | Уплотнительное кольцо | 2 |
| 31 | R136495 | Прокладка | 2 |
| 32 | R500374 | Прокладка | 1 |
| 33 | RE501456 | Прокладка комплект | 1 |
| RE66097 | Двигатель оверхаул комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
