Двигатель скорость управление — HITACHI LX100-5

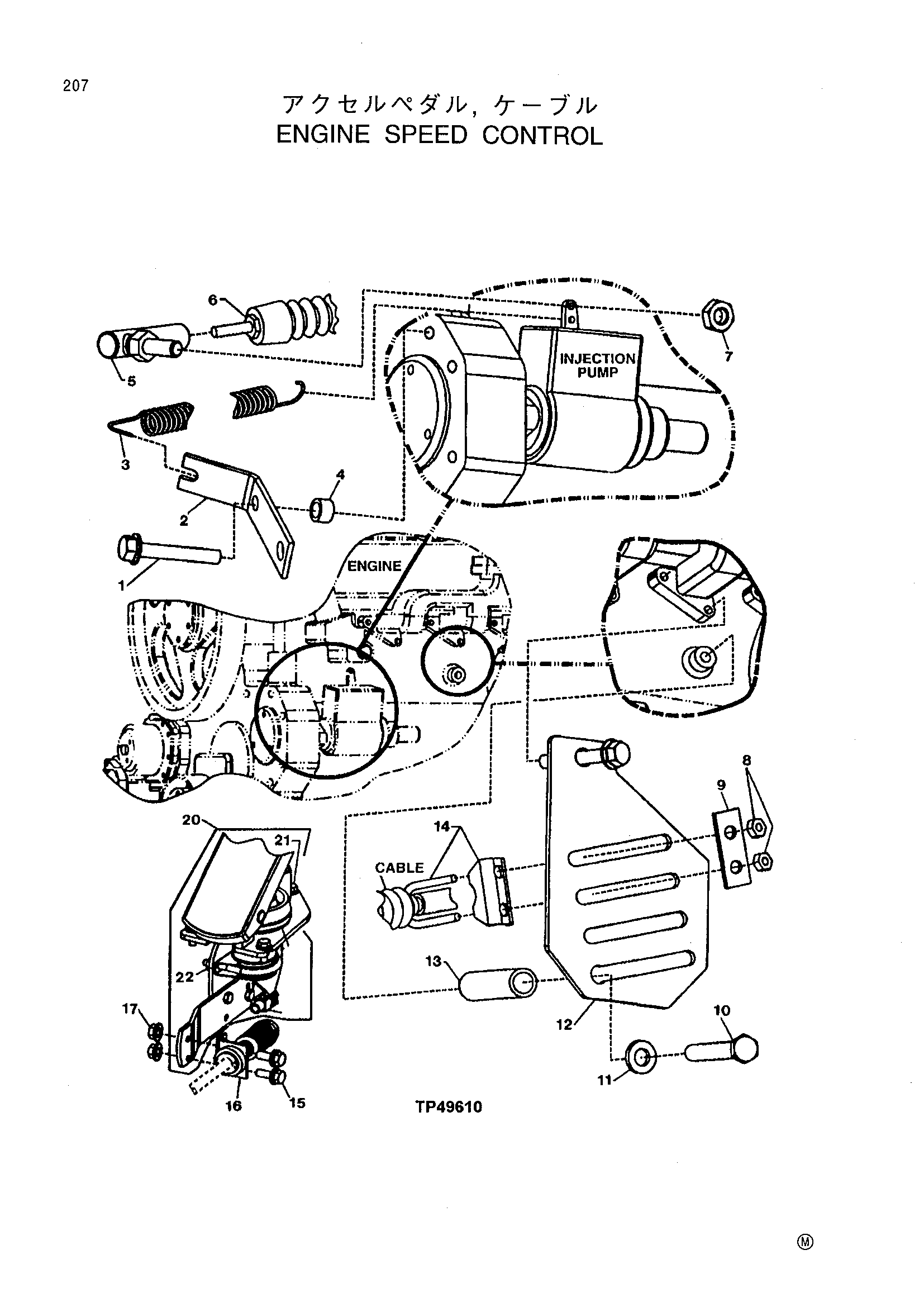

Заводская схема «Двигатель скорость управление» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8319 | Винт | 2 |
| 2 | T172906 | Стрип | 1 |
| 3 | T25367 | Удлинитель пружина | 1 |
| 4 | 28H3392 | Шайба | 2 |
| 5 | AT60407 | Шарик соединение | 1 |
| 6 | AT220295 | Трос | 1 |
| 7 | 14H631 | Гайка | 1 |
| 9 | T142212 | Страп | 1 |
| 10 | 19M7812 | Винт | 2 |
| 11 | 24H1864 | Шайба | 1 |
| 12 | T172057 | Кронштейн | 1 |
| 13 | 28H3381 | Проставка | 2 |
| 14 | AT115637 | Проставка | 1 |
| 15 | 19M8450 | Болт с головкой | 2 |
| 16 | AT206941 | Кронштейн | 1 |
| 17 | 14M7375 | Фланец гайка | 2 |
| 18 | AT156749 | Комплект | 1 |
| 19 | T174634 | Защитный чехол | 1 |
| 20 | AT209513 | Педаль | 1 |
| AT156748 | Подшипник комплект | 1 | |
| T170939 | Зажим | 1 | |
| 21 | M113243 | Винт | 3 |
| 22 | T172927 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
