Вентилятор привод шкив опора и браккетс — HITACHI LX100-5

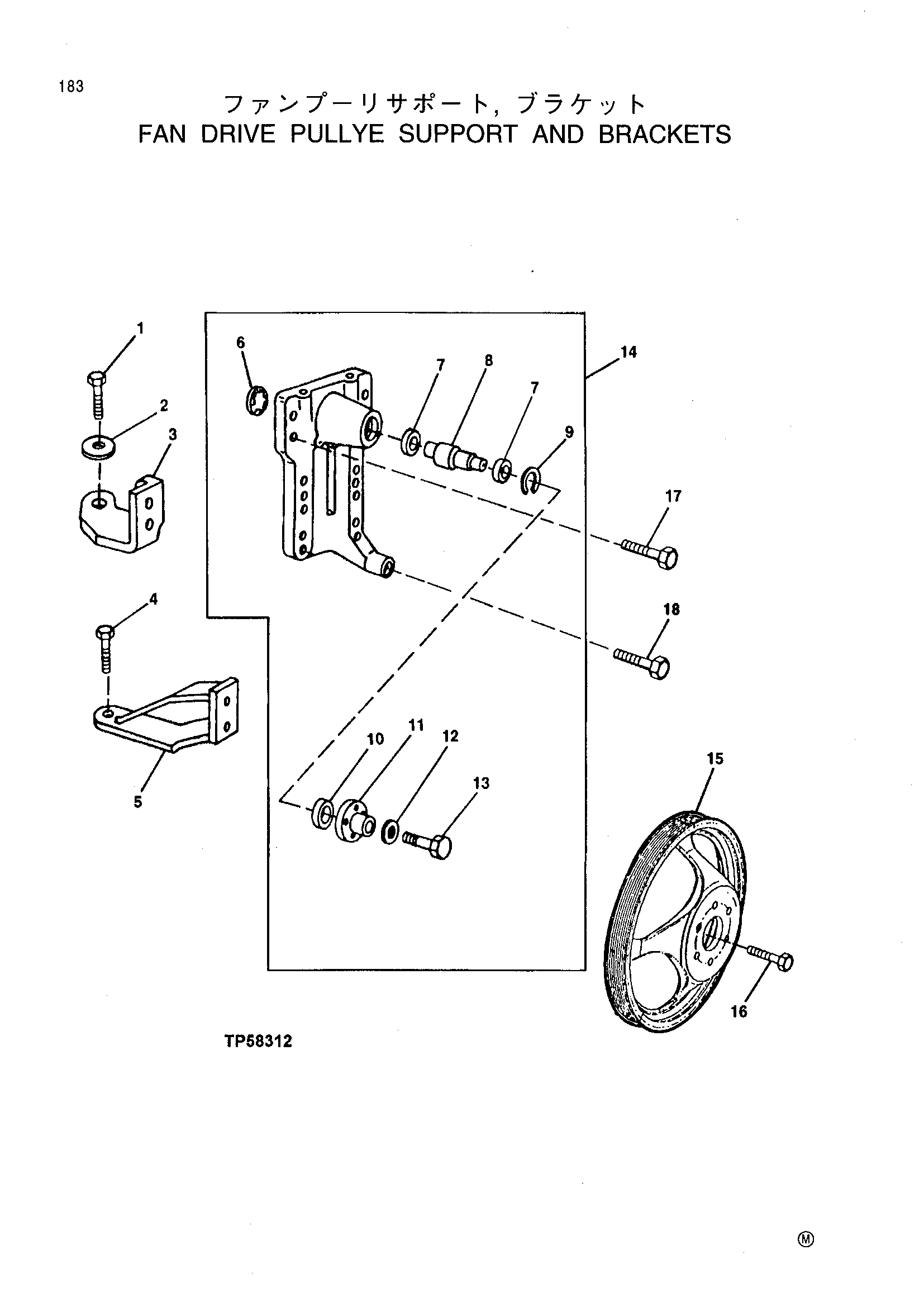

Заводская схема «Вентилятор привод шкив опора и браккетс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7790 | Винт | 1 |
| 2 | T151858 | Шайба | 1 |
| 3 | R500509 | Кронштейн | 1 |
| 4 | 19M7790 | Винт | 1 |
| 5 | R500510 | Кронштейн | 1 |
| 6 | R133848 | Пробка | 1 |
| 7 | R133808 | Шарик подшипник | 2 |
| 8 | R133645 | Вал | 1 |
| 9 | R62191 | Стопорное кольцо | 1 |
| R62192 | Стопорное кольцо | 1 | |
| R62193 | Стопорное кольцо | 1 | |
| R62194 | Стопорное кольцо | 1 | |
| 10 | AR90861 | Уплотнение | 1 |
| 11 | R134751 | HUB | 1 |
| 12 | R35256 | Шайба | 1 |
| 13 | 19M7816 | Винт | 1 |
| 14 | RE68999 | Опора | 1 |
| 15 | R134761 | Канатный блок | 1 |
| 16 | 19M7784 | Винт | 1 |
| 17 | 19M8162 | Болт с головкой | 4 |
| 18 | 19M7805 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
