Топливный топливный насос высокого давления леверс и трансфер насос — HITACHI LX100-5

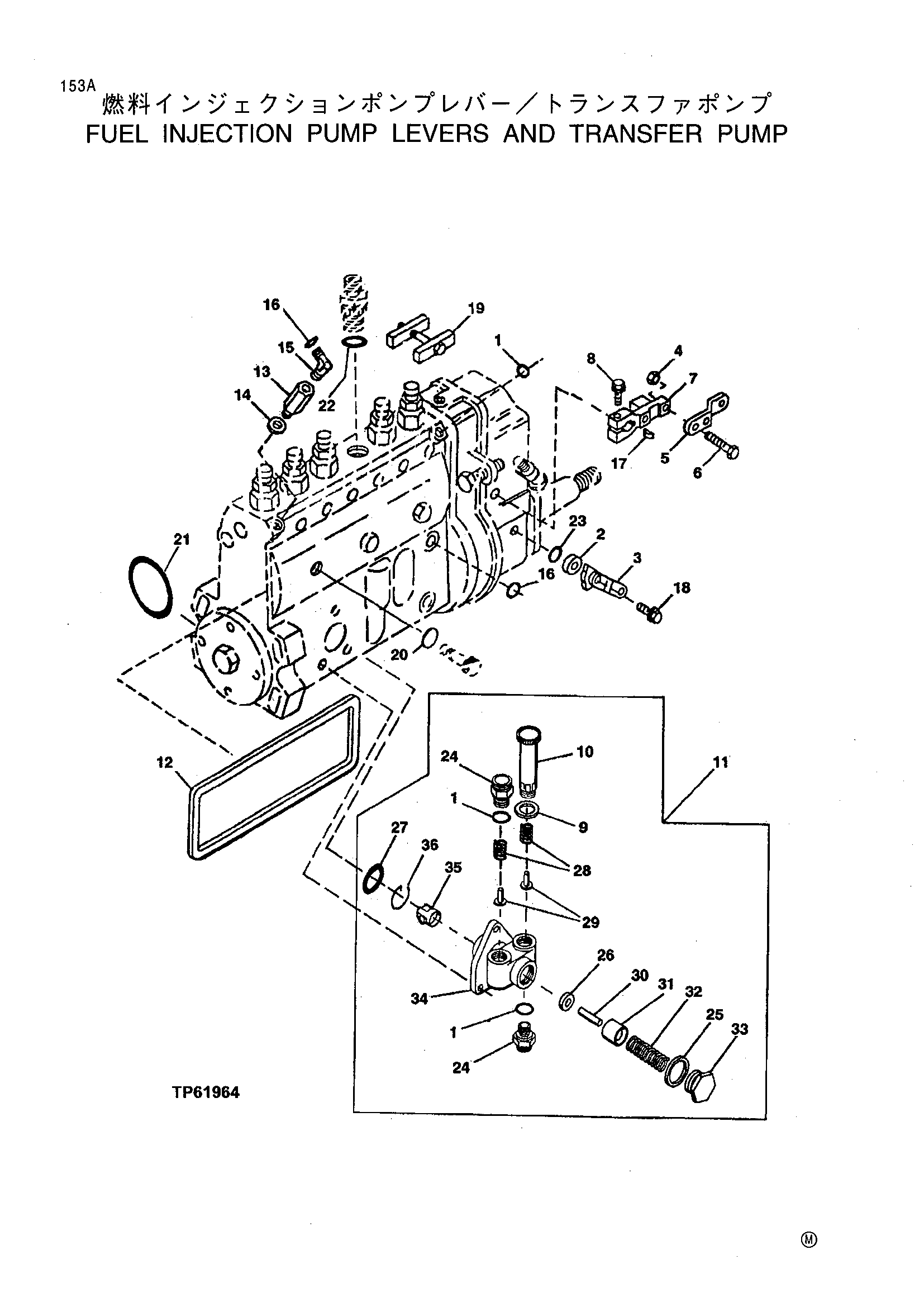

Заводская схема «Топливный топливный насос высокого давления леверс и трансфер насос» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 51M7041 | Уплотнительное кольцо | 3 |
| 2 | R64995 | Фиксатор | 1 |
| 3 | R135163 | Рычаг | 1 |
| 4 | R64989 | Блокировка гайка | 1 |
| 5 | R135874 | Рычаг | 1 |
| 6 | R65437 | Болт с головкой | 1 |
| 7 | R64967 | Рычаг управления | 1 |
| 8 | R64969 | Винт | 1 |
| 9 | R64854 | Шайба | 1 |
| 10 | RE500376 | Ханд пример | 1 |
| 11 | RE500375 | Топливный насос | 1 |
| 12 | R500220 | Прокладка | 1 |
| 13 | RE500374 | Гидрораспределитель | 1 |
| 14 | R64857 | Шайба | 1 |
| 15 | RE502173 | Штуцер | 1 |
| 16 | 51M7039 | Уплотнительное кольцо | 2 |
| 17 | R64968 | Вал шпонка | 1 |
| 18 | R73885 | Винт | 1 |
| 19 | R77536 | JAW | 1 |
| 20 | R77536 | JAW | 1 |
| 21 | R73864 | Уплотнительное кольцо | 1 |
| 22 | R73821 | Уплотнительное кольцо | 6 |
| 23 | R64997 | Уплотнительное кольцо | 1 |
| 24 | RE60031 | Штуцер | 2 |
| 25 | R64861 | Шайба | 1 |
| 26 | R502362 | Уплотнение | 1 |
| 27 | R64927 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
