Третий функтион ауксилиарй хйдрауликс — HITACHI LX100-5

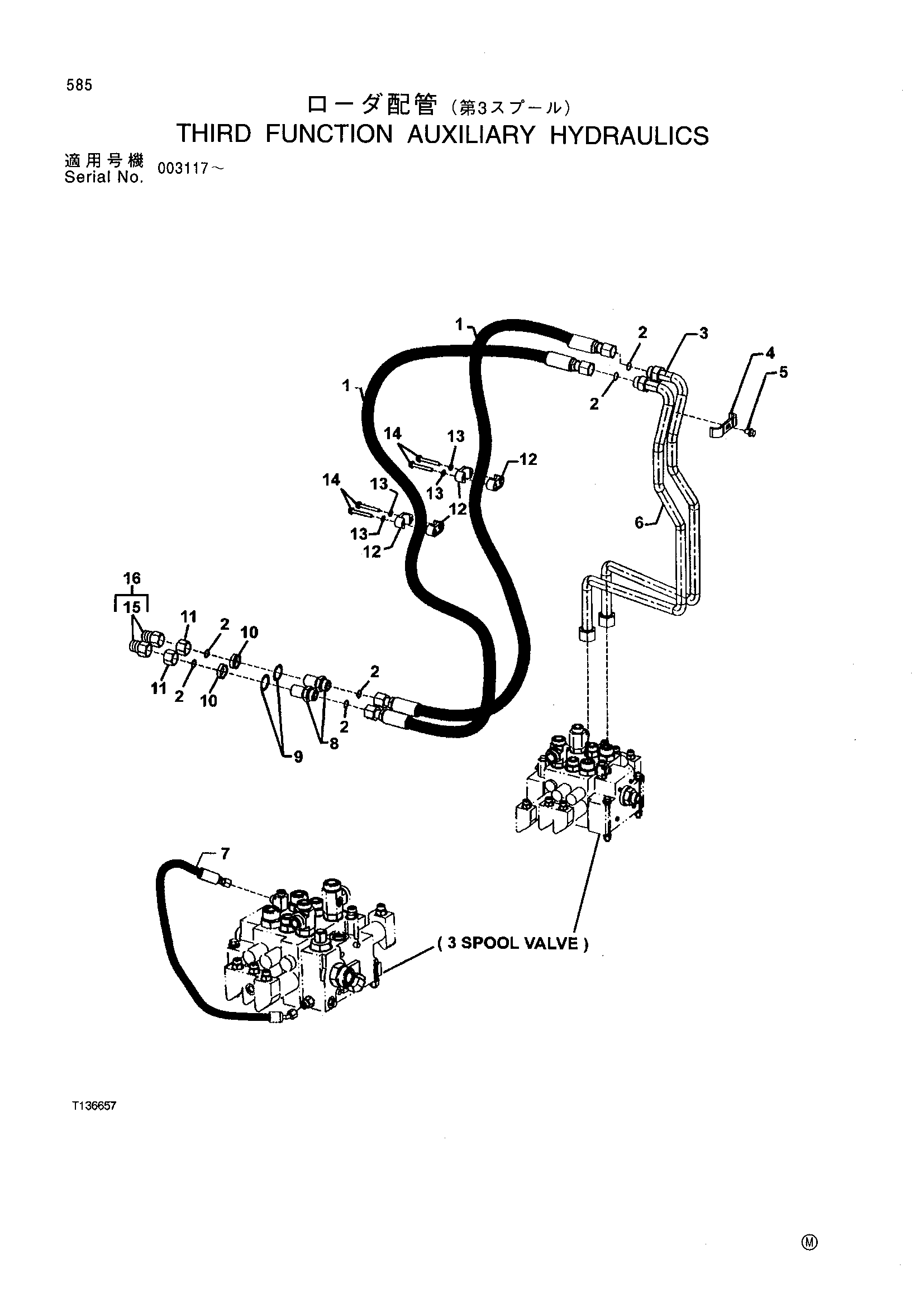

Заводская схема «Третий функтион ауксилиарй хйдрауликс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT191285 | Гидравлический хосе-фабрикат | 2 |
| 2 | T77858 | Уплотнительное кольцо | 6 |
| 3 | AT211352 | Масляный линия | 1 |
| 4 | T167979 | Хомут | 1 |
| 5 | 19M7783 | Винт | 1 |
| 6 | AT211351 | Масляный линия | 1 |
| 7 | AT167553 | Гидравлический хосе-фабрикат | 1 |
| 8 | 38H1276 | Адаптер | 2 |
| AT222726 | Комплект | 1 | |
| 9 | T174275 | Блокировка шайба | 2 |
| 10 | T78707 | Гайка | 2 |
| 11 | 38H1418 | Штуцер пробка | 2 |
| 12 | T147188 | Хомут | 4 |
| 13 | 24M7238 | Шайба | 4 |
| 14 | 19M7801 | Винт | 4 |
| 15 | T180870 | Адаптер | 2 |
| 16 | AT224361 | Фиелд инсталлатион комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
