Турбокомпрессор масляный линии — HITACHI LX100-5

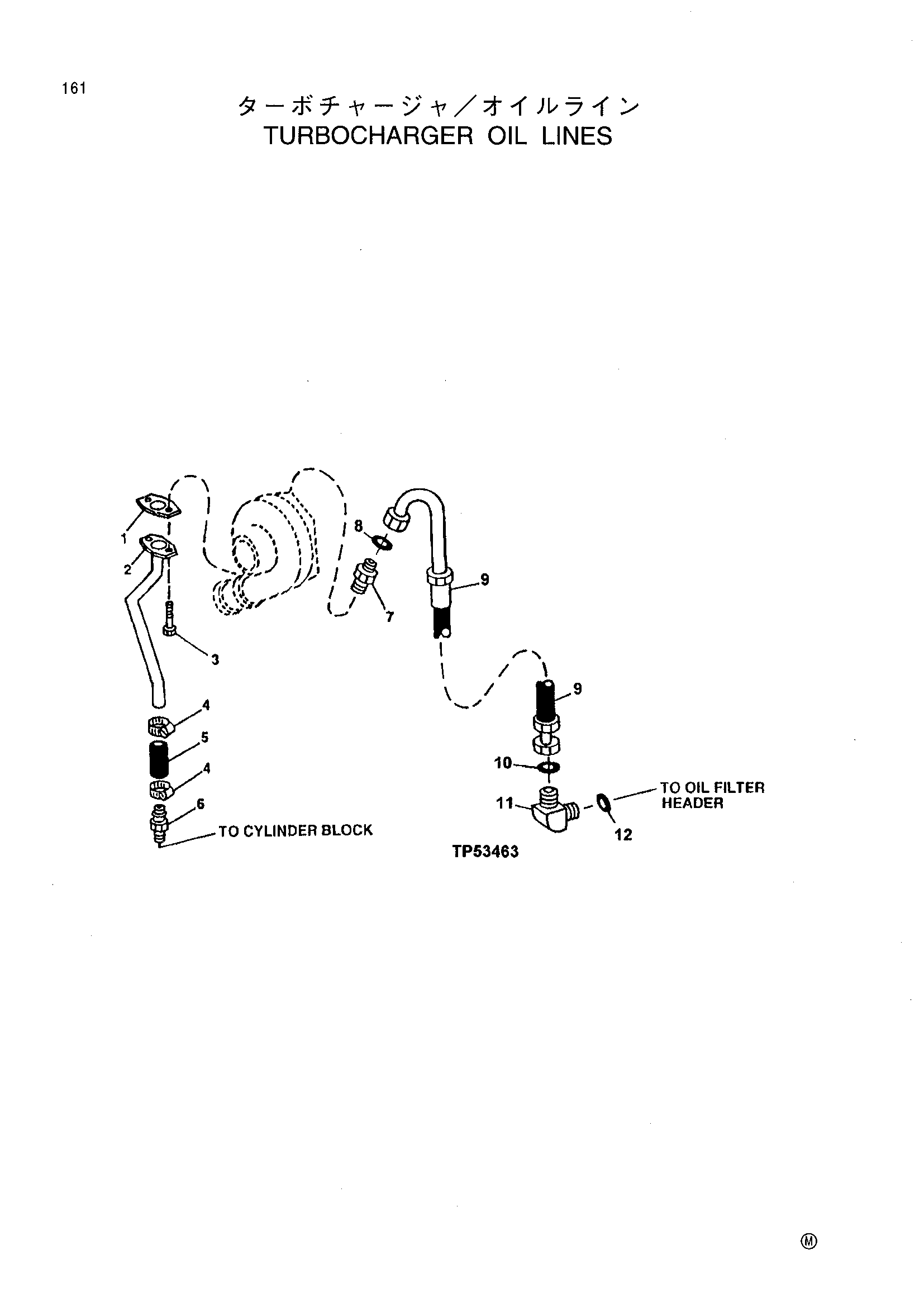

Заводская схема «Турбокомпрессор масляный линии» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R123570 | Прокладка | 1 |
| 2 | RE68234 | Масляный линия | 1 |
| 3 | 19M7866 | Винт | 2 |
| 4 | RE65978 | Хомут | 2 |
| 6 | RE54885 | Шланг штуцер | 1 |
| 7 | M87733 | Адаптер | 1 |
| 8 | R63548 | Уплотнительное кольцо | 1 |
| 9 | RE503212 | Гидравлический шланг | 1 |
| RE503211 | Масляный линия | 1 | |
| 10 | T77613 | Уплотнительное кольцо | 1 |
| 11 | 38H5154 | Угловой штуцер штуцер | 1 |
| 38H5035 | Угловой штуцер штуцер | 1 | |
| 12 | 51M7042 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
