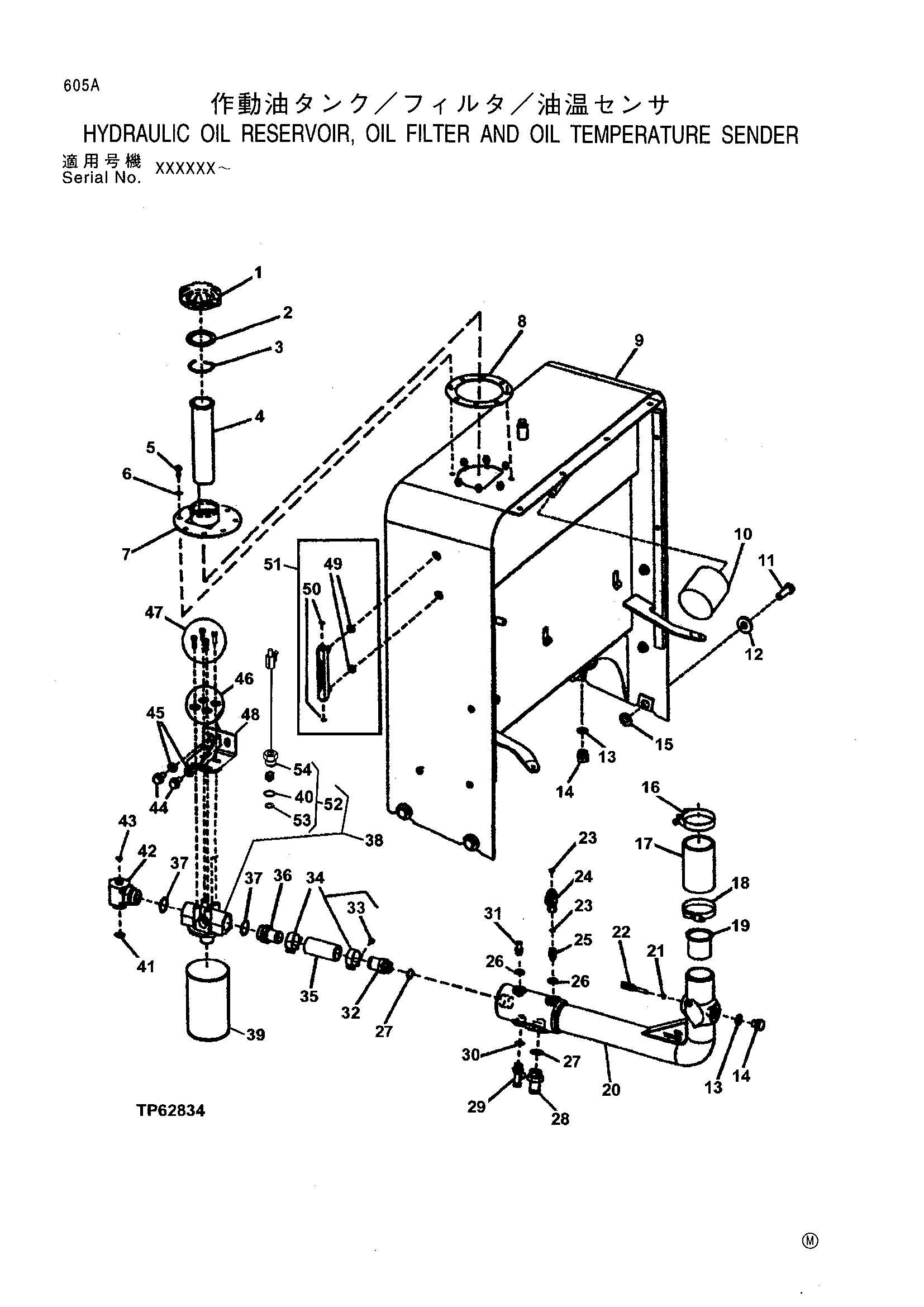

Гидравлический масляный ресервоир, масляный фильтр и масляный температ — HITACHI LX100-5

Заводская схема «Гидравлический масляный ресервоир, масляный фильтр и масляный температ» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T121028	Заливная горловина колпачок	1
2	T103461	Прокладка	1
3	T39155	Стопорное кольцо	1
4	AT161638	Сетчатый фильтр	1
5	T81403	Винт	8
6	24H1136	Шайба	8
7	AT223275	Заливная горловина некк	1
8	T179363	Прокладка	1
9	AT221523	Гидравлический ресервоир	1
10	AM39653	Масляный фильтр	1
11	19M7409	Болт с головкой	4
12	T119912	Шайба	4
13	U12547	Уплотнительное кольцо	2
14	R27175	Дренажный пробка	2
15	24M7241	Шайба	4
16	AT37476	Шланг хомут	1
17	T157202	Шланг	1
18	RE160692	Хомут	1
19	T177982	Втулка	1
20	T175422	Трубка	1
21	R26286	Уплотнительное кольцо	1
22	RE151433	Коолант температуре-	1
23	T77613	Уплотнительное кольцо	2
24	38H1030	TEE штуцер	1
25	38H1160	Адаптер	1
26	R26448	Уплотнительное кольцо	2
27	R29936	Уплотнительное кольцо	2
28	T29747	Шланг штуцер	1
29	AT152180	Дренажный клапан	1
30	R26906	Уплотнительное кольцо	1
31	M72389	Адаптер	1
32	T177981	Штуцер	1
33	14H786	Гайка	2
34	AH105968	Шланг хомут	2
35	T175451	Шланг	1
36	T29839	Штуцер	1
37	U13639	Уплотнительное кольцо	2
38	AT223677	Фильтр головка	1
39	AT209204	Фильтр элемент	1
40	R26375	Уплотнительное кольцо	1
41	T76938	Уплотнительное кольцо	1
42	381571	TEE штуцер	1
43	T77857	Уплотнительное кольцо	1
44	19M7788	Винт	2
45	24M7240	Шайба	2
46	24M7207	Шайба	4
47	19M1905	Болт с головкой	4
48	AT206726	Кронштейн	1
49	R73599	Уплотнительное кольцо	2
50	R63548	Уплотнительное кольцо	2
51	AT157532	Сигхт пробка	1
52	AT223672	Выключатель	1
53	T186154	Уплотнительное кольцо	1
54	AT191790	Выключатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
