Ауксилиарй контроллер — HITACHI LX100-5

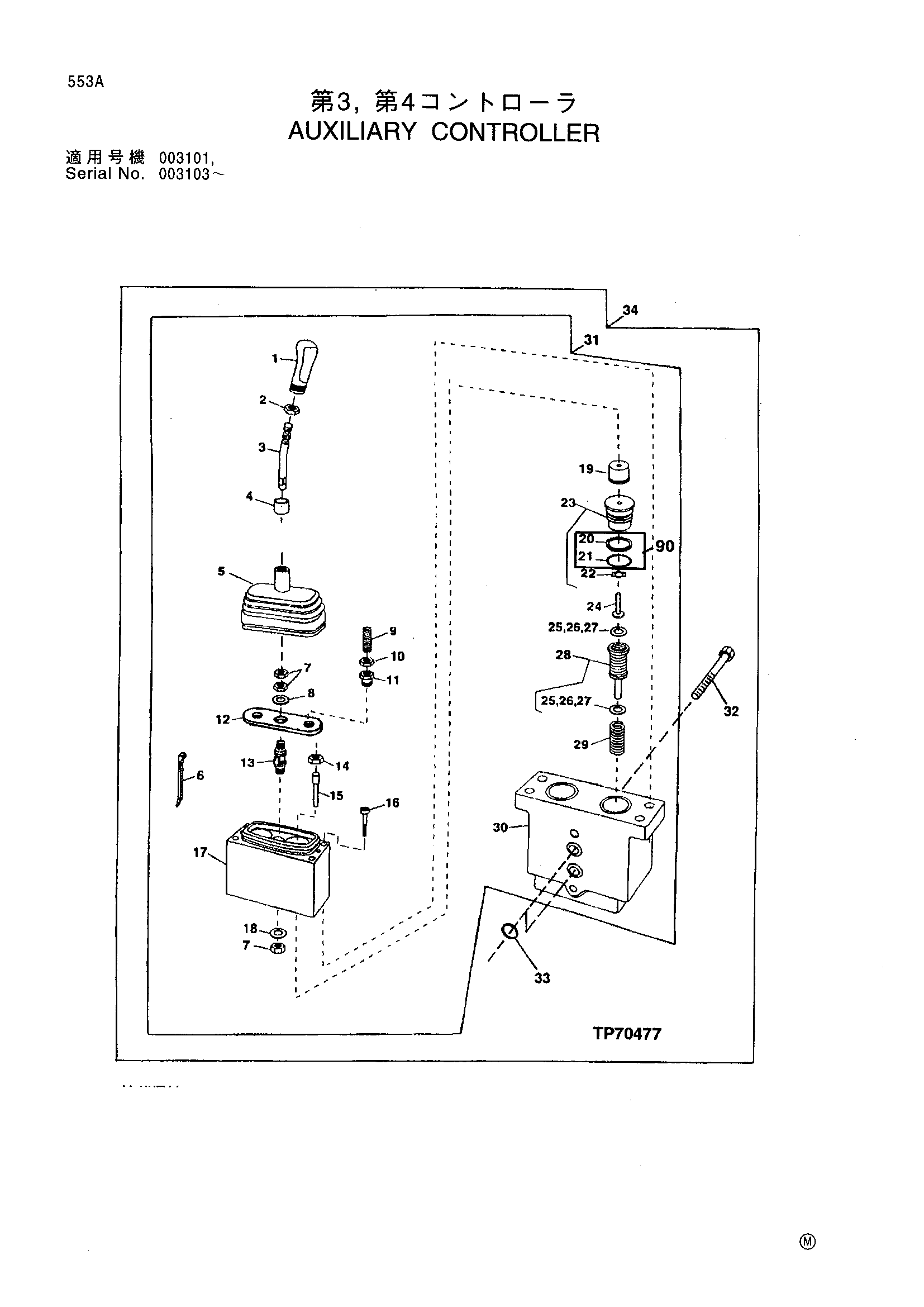

Заводская схема «Ауксилиарй контроллер» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT172629 | Рукоятка | 1 |
| 2 | T170269 | Гайка | 1 |
| 3 | T173229 | Рычаг | 1 |
| T173226 | Рычаг | 1 | |
| 4 | AT208911 | Фиксатор | 1 |
| 5 | T170295 | Защитный чехол | 1 |
| 6 | H77698 | TIE лента | 1 |
| 7 | T173219 | Гайка | 3 |
| 8 | T173205 | Шайба | 1 |
| 9 | T172523 | Комплект винт | 2 |
| 10 | T170275 | Гайка | 2 |
| 11 | T170273 | Пробка | 2 |
| 12 | T173210 | Пластина | 1 |
| 13 | AT210263 | Универсальный соединение | 1 |
| 14 | T170272 | Гайка | 2 |
| 15 | T170274 | Штанга | 2 |
| 16 | T170367 | Болт с головкой | 4 |
| 18 | T172609 | Шайба | 1 |
| 19 | T170278 | Трубка | 2 |
| 20 | T170307 | Бакк-уп кольцо | 1 |
| 21 | T170306 | Уплотнение | 1 |
| 22 | T131617 | Кольцо | 1 |
| 23 | AT208178 | Фиксатор | 2 |
| 24 | T170285 | Плунжер | 2 |
| 25 | T103092 | Регулировочная шайба | 1 |
| 26 | T103093 | Регулировочная шайба | 1 |
| 27 | T103094 | Регулировочная шайба | 1 |
| 28 | AT208182 | Золотник | 2 |
| 29 | T170288 | Пружина | 2 |
| 31 | AT210213 | Клапан | 1 |
| AT210214 | Клапан | 1 | |
| AT210215 | Клапан | 1 | |
| 32 | T170381 | Болт с головкой | 2 |
| T171072 | Болт с головкой | 2 | |
| 33 | T13119 | Уплотнительное кольцо | 2 |
| T13119 | Уплотнительное кольцо | 4 | |
| 34 | AT202878 | Комплект | 1 |
| AT202879 | Комплект | 1 | |
| 90 | AT210247 | Уплотнение комплект | 1 |
| AT209783 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
