Система впрыска топлива — HITACHI LX100-5

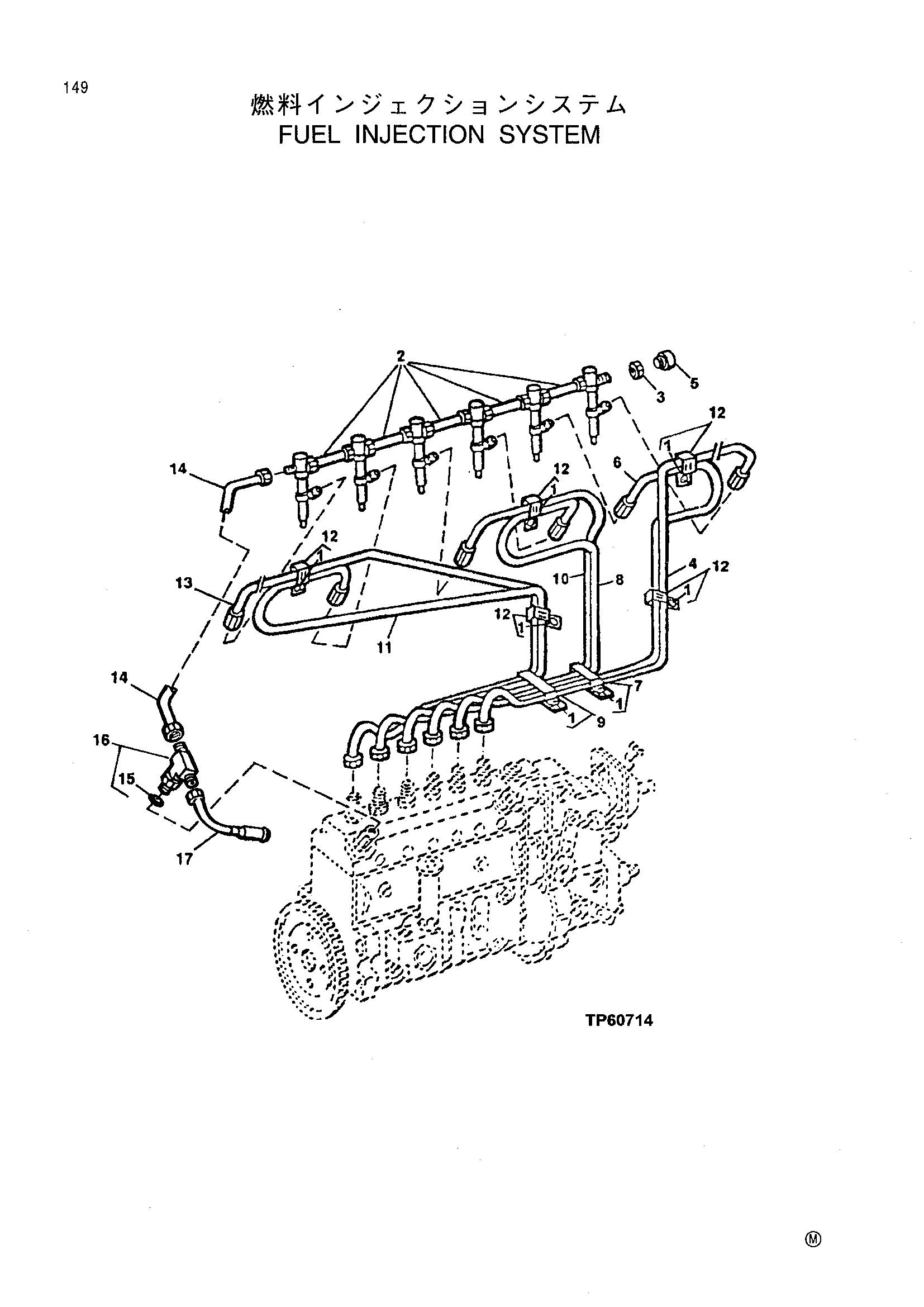

Заводская схема «Система впрыска топлива» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7923 | Болт с головкой | 8 |
| 2 | RE68748 | Трубка | 5 |
| 3 | R123594 | Гайка | 1 |
| 4 | RE59917 | Топливный линия | 1 |
| 5 | AR85519 | Пробка | 1 |
| 6 | RE59916 | Топливный линия | 1 |
| 7 | RE19799 | Хомут | 2 |
| 8 | RE59915 | Топливный линия | 1 |
| 9 | RE19800 | Хомут | 1 |
| 10 | RE59914 | Топливный линия | 1 |
| 11 | RE59913 | Топливный линия | 1 |
| 12 | RE19797 | Хомут | 5 |
| 13 | RE59912 | Топливный линия | 1 |
| 14 | RE60175 | Топливный линия | 1 |
| 15 | 51M7039 | Уплотнительное кольцо | 1 |
| 16 | RE502175 | Штуцер | 1 |
| 51M7039 | Уплотнительное кольцо | 1 | |
| 17 | RE67050 | Топливный линия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
