Двигатель воздушный отопитель — HITACHI LX100-5

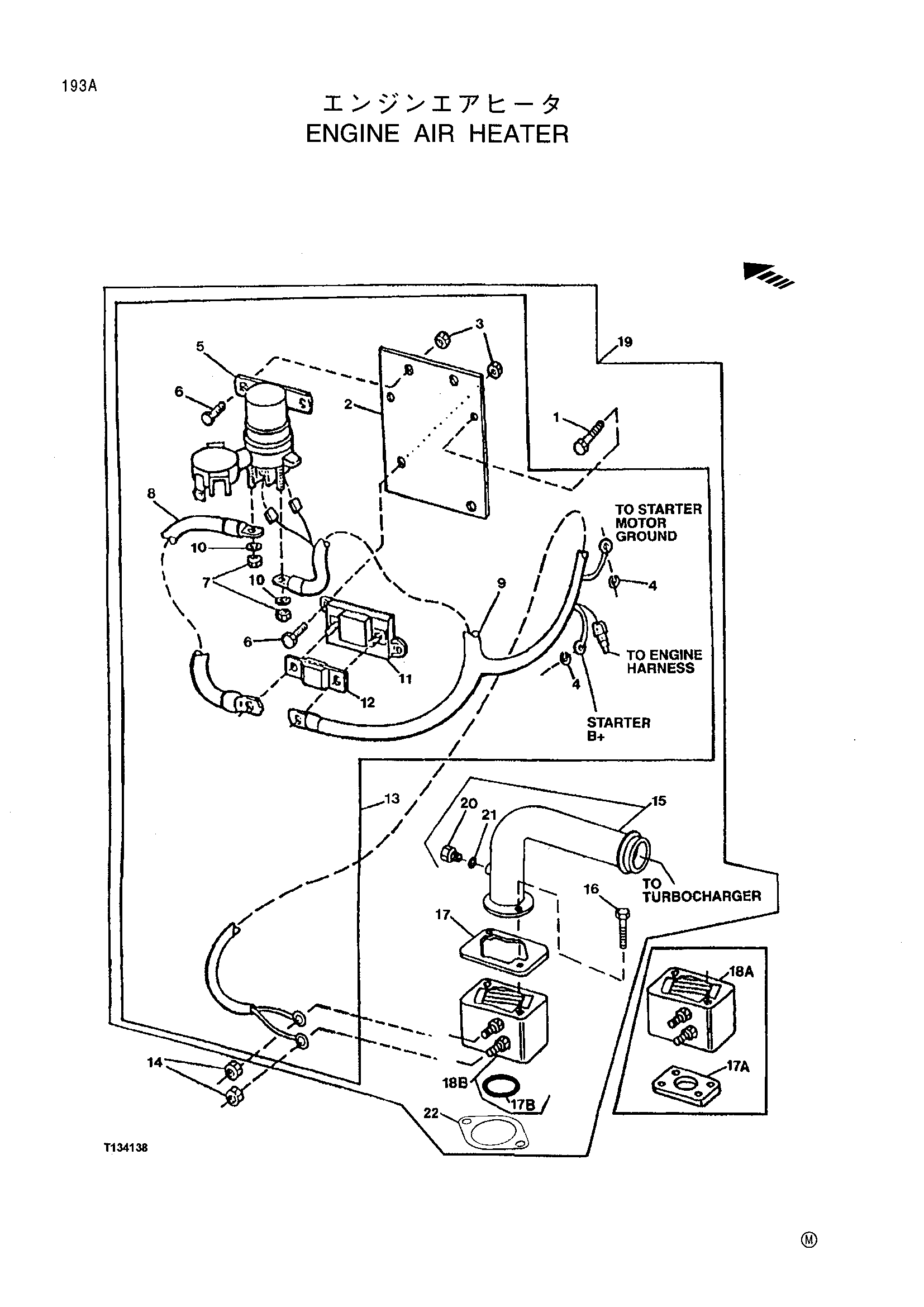

Заводская схема «Двигатель воздушный отопитель» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7865 | Винт | 2 |
| 3 | 14M7297 | Гайка | 4 |
| 4 | 12M7064 | Упорный шайба | 2 |
| 5 | AT145341 | Реле | 1 |
| 6 | 21M7022 | Винт | 4 |
| 7 | 14M7272 | Гайка | 2 |
| 8 | AT223466 | Трос | 1 |
| 9 | AT223465 | Жгут проводов | 1 |
| T75276 | Хомут | 1 | |
| 10 | 12H297 | Блокировка шайба | 2 |
| 11 | AT206818 | Предохранитель держатель | 1 |
| 12 | AT203566 | Предохранитель | 1 |
| 13 | AT223464 | Жгут проводов | 1 |
| 15 | RE68941 | Трубка | 1 |
| 16 | 19M7809 | Винт | 2 |
| 17 | R133893 | Прокладка | 1 |
| 17A | R133893 | Прокладка | 1 |
| 17B | R501459 | Прокладка | 1 |
| 18A | RE500332 | Отопитель | 1 |
| 18B | RE502669 | Отопитель | 1 |
| 19 | AT209883 | Отопитель | 1 |
| R26906 | Уплотнительное кольцо | 1 | |
| R27474 | Дренажный пробка | 1 | |
| 20 | R53869 | Дренажный пробка | 1 |
| 21 | R28782 | Уплотнительное кольцо | 1 |
| 22 | R81275 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
