Трансмиссия масляный линии — HITACHI LX100-5

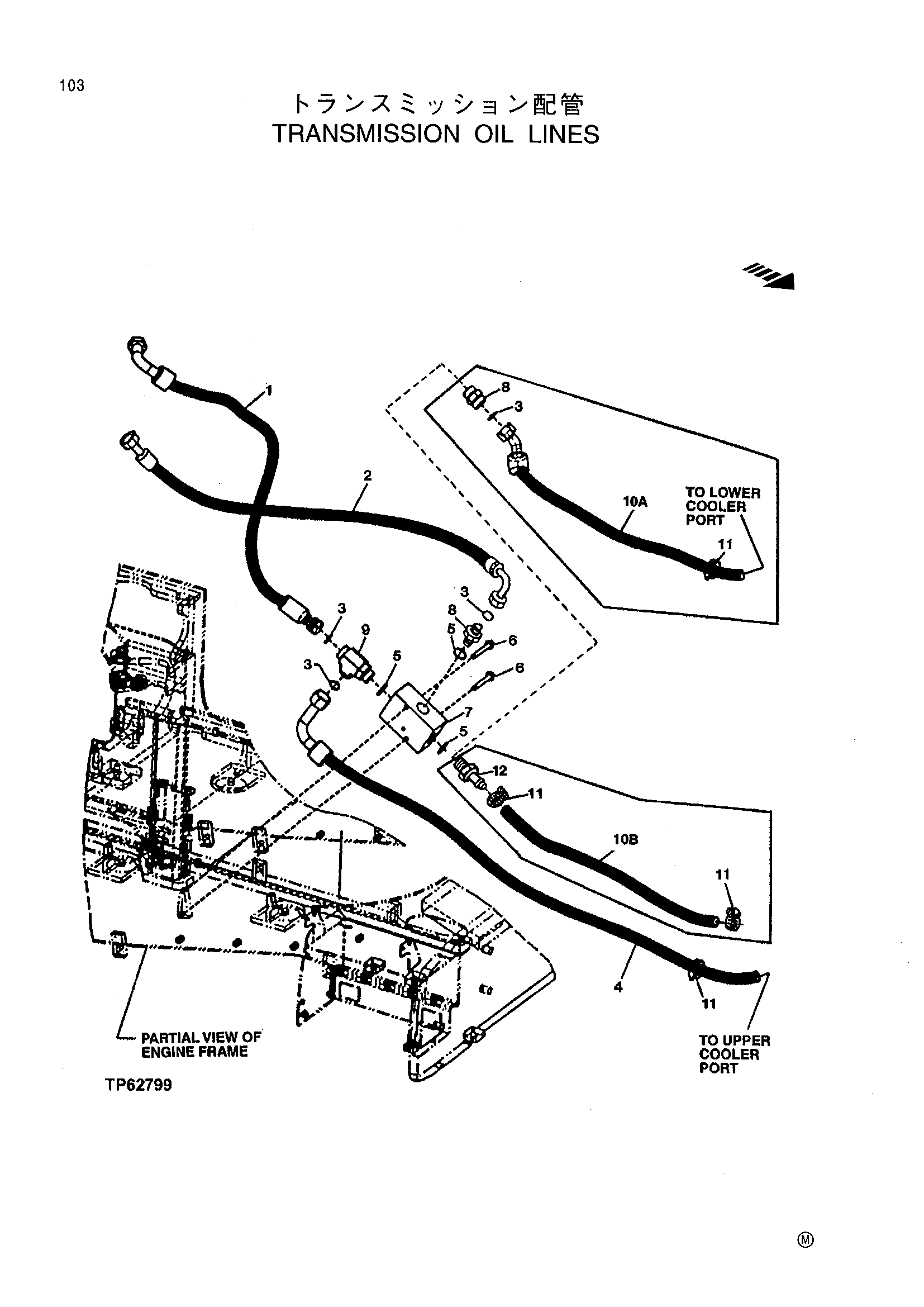

Заводская схема «Трансмиссия масляный линии» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207987 | Гидравлический хосе-фабрикат | 1 |
| 2 | AT220093 | Гидравлический хосе-фабрикат | 1 |
| 3 | T76938 | Уплотнительное кольцо | 4 |
| T76938 | Уплотнительное кольцо | 3 | |
| 4 | AT208010 | Гидравлический хосе-фабрикат | 1 |
| 5 | R29936 | Уплотнительное кольцо | 3 |
| 6 | 19M7810 | Винт | 2 |
| 7 | AT175707 | Клапан | 1 |
| 8 | 38H1164 | Адаптер | 2 |
| 38H1164 | Адаптер | 1 | |
| 9 | 38H1027 | TEE штуцер | 1 |
| 10A | AT208009 | Гидравлический хосе-фабрикат | 1 |
| 10B | T179523 | Гидравлический хосе-фабрикат | 1 |
| 11 | AR21839 | Хомут | 2 |
| AR21839 | Хомут | 3 | |
| 12 | T29747 | Шланг штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
