Геарбокс корпус — HITACHI LX100-5

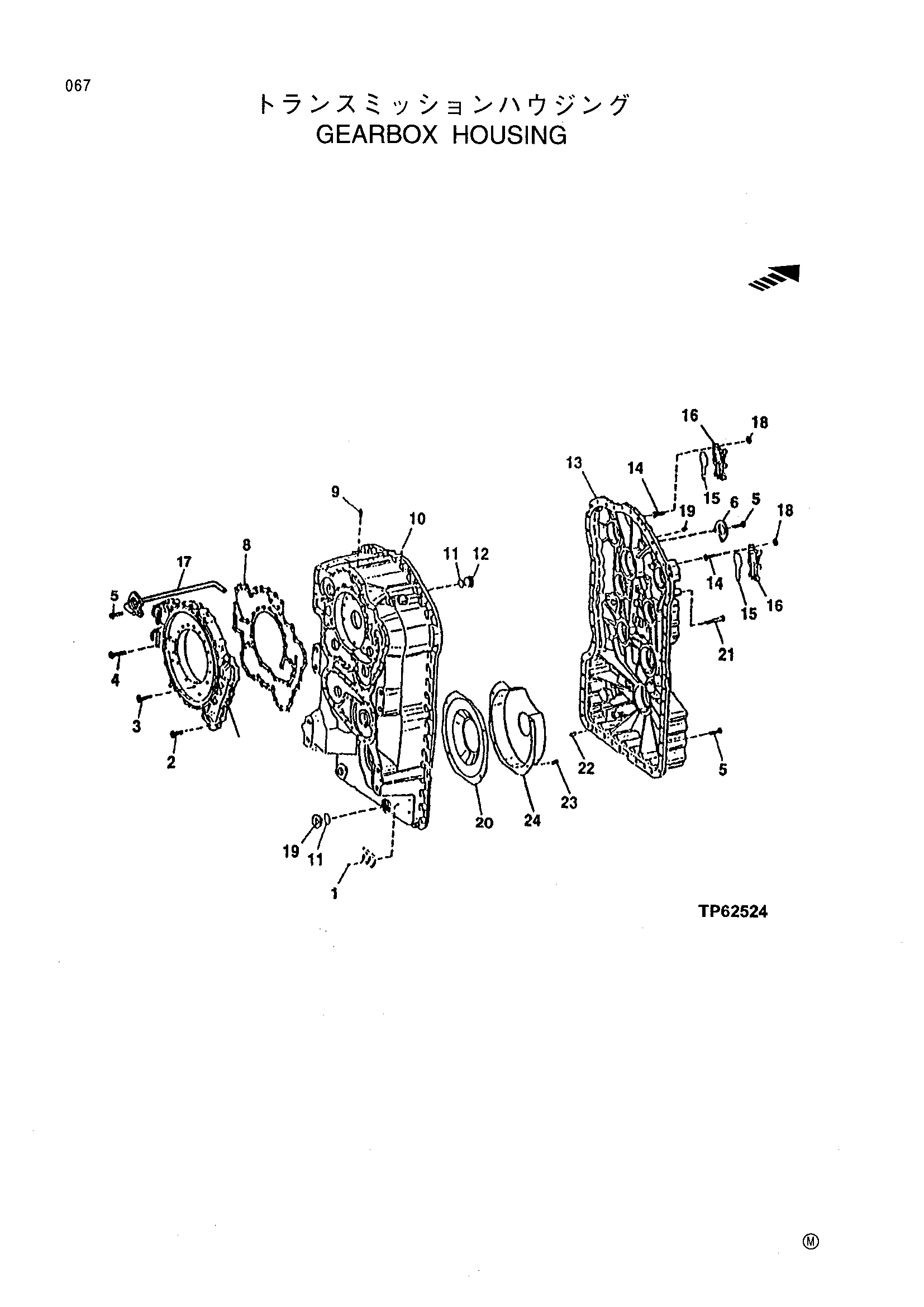

Заводская схема «Геарбокс корпус» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 25M7021 | Гроове палец | 4 |
| 2 | T161208 | Болт с головкой | 15 |
| 3 | 19M2972 | Болт с головкой | 21 |
| 4 | T173819 | Болт с головкой | 4 |
| 5 | 19M8637 | Болт с головкой | 46 |
| 6 | T171112 | Пластина | 1 |
| 7 | T173063 | Коллектор | 1 |
| 8 | T172795 | Прокладка | 1 |
| 9 | T116918 | Сапун | 1 |
| 10 | T173062 | Трансмиссия корпус | 1 |
| T180478 | Корпус | 1 | |
| 11 | T174107 | Уплотнительное кольцо | 2 |
| 12 | T173216 | Пробка | 1 |
| 13 | T177160 | Корпус | 1 |
| T179673 | Корпус | 1 | |
| 14 | T171961 | Шпилька | 12 |
| T180884 | Шпилька | 12 | |
| 15 | L40283 | Уплотнительное кольцо | 2 |
| 16 | T171111 | Крышка | 2 |
| 17 | AT222049 | Направляющая | 1 |
| 18 | 14M7298 | Фланец гайка | 12 |
| 19 | T172094 | Болт с головкой | 1 |
| 20 | T171958 | Крышка | 1 |
| 21 | 19M7327 | Болт с головкой | 7 |
| 22 | T179691 | Палец | 2 |
| 23 | 19M7964 | Болт с головкой | 4 |
| 24 | T171957 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
