Генератор крепление браккетс и ремень (с воздушный конд — HITACHI LX100-5

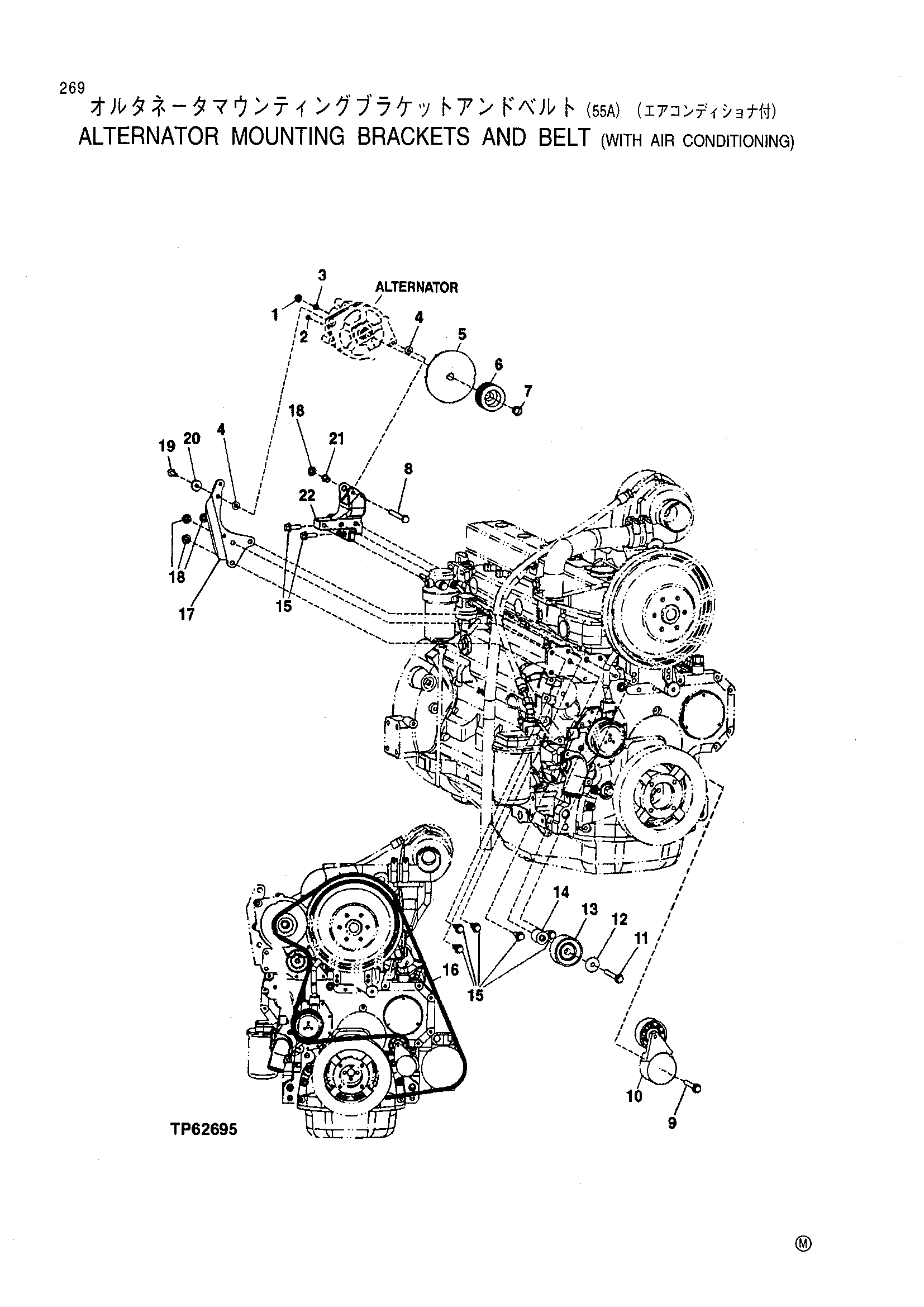

Заводская схема «Генератор крепление браккетс и ремень (с воздушный конд» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7298 | Фланец гайка | 1 |
| 2 | 14M7375 | Фланец гайка | 1 |
| 3 | 12H291 | Блокировка шайба | 1 |
| 4 | 24M7028 | Шайба | 2 |
| 5 | T158584 | Вентилятор | 1 |
| 6 | R94350 | Канатный блок | 1 |
| 7 | R94351 | Втулка | 1 |
| 8 | 19M8093 | Болт с головкой | 1 |
| 9 | 19M7810 | Винт | 1 |
| 10 | AT222418 | Пружина | 1 |
| 11 | 19M7811 | Винт | 1 |
| 12 | R107749 | Втулка | 1 |
| 13 | RE505264 | Шкив | 1 |
| 14 | T178549 | Втулка | 1 |
| 15 | 19M7786 | Винт | 7 |
| 16 | T178548 | Ремень | 1 |
| 17 | R132167 | Страп | 1 |
| 18 | 14M7296 | Фланец гайка | 4 |
| 19 | 19M7868 | Винт | 1 |
| 20 | 24H1621 | Шайба | 1 |
| 21 | R100377 | Втулка | 1 |
| 22 | T178608 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
