Мост рекиркулатион шланги и фиттингс — HITACHI LX100-5

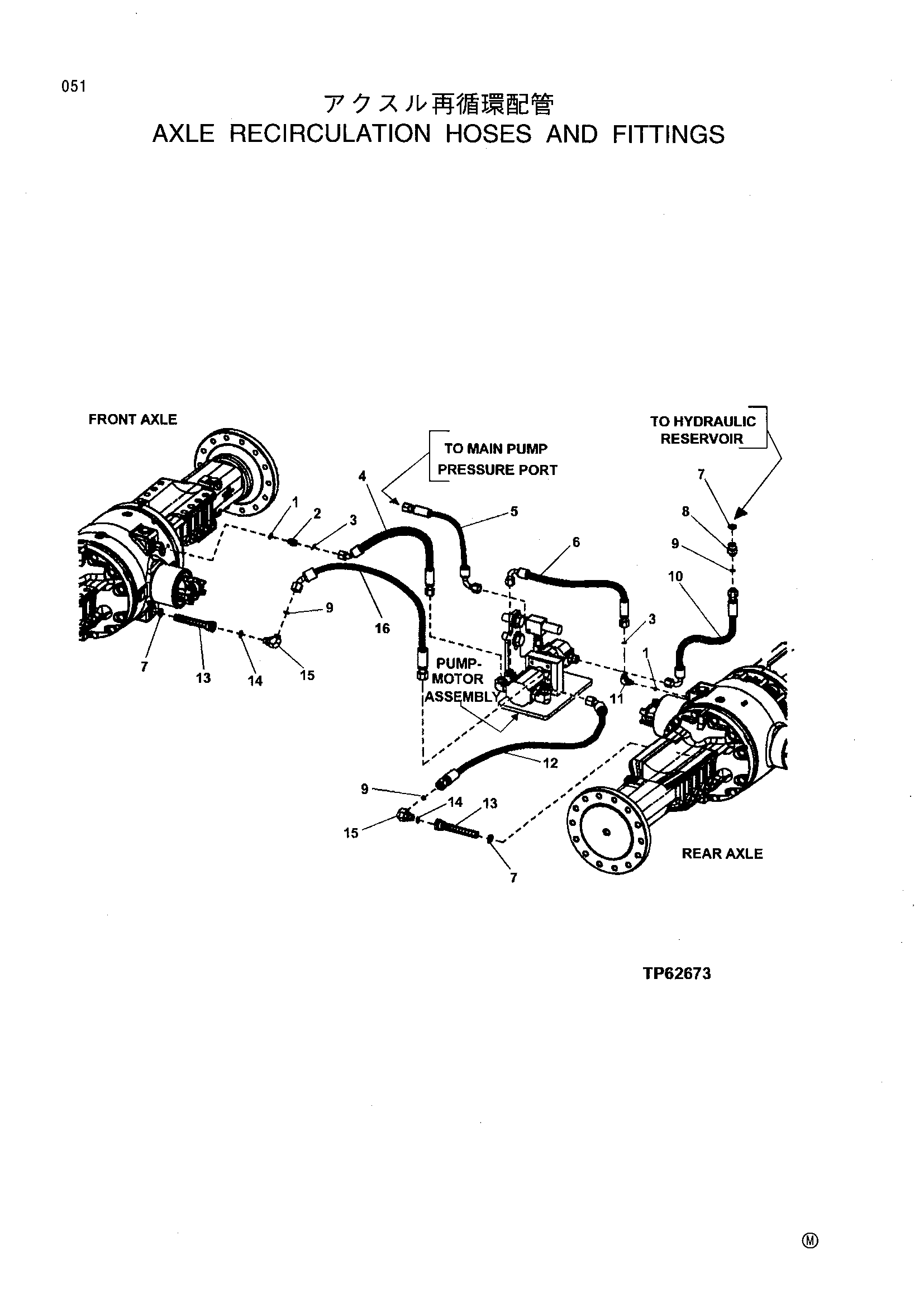

Заводская схема «Мост рекиркулатион шланги и фиттингс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R26286 | Уплотнительное кольцо | 2 |
| 2 | 38H1170 | Адаптер | 1 |
| 3 | T77613 | Уплотнительное кольцо | 2 |
| 4 | AT220727 | Гидравлический хосе-фабрикат | 1 |
| 5 | AT166149 | Гидравлический хосе-фабрикат | 1 |
| 6 | AT220744 | Гидравлический хосе-фабрикат | 1 |
| 7 | U12547 | Уплотнительное кольцо | 3 |
| 8 | 38H1175 | Адаптер | 1 |
| 9 | T77857 | Уплотнительное кольцо | 3 |
| 10 | AT220731 | Гидравлический хосе-фабрикат | 1 |
| 11 | 38H1430 | Угловой штуцер штуцер | 1 |
| 12 | AT220733 | Гидравлический хосе-фабрикат | 1 |
| 13 | AT220925 | Масляный фильтр | 2 |
| 14 | R26375 | Уплотнительное кольцо | 2 |
| 15 | 38H1005 | Угловой штуцер штуцер | 2 |
| 16 | AT220729 | Гидравлический хосе-фабрикат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
