Гидробак(2) — HITACHI LX100

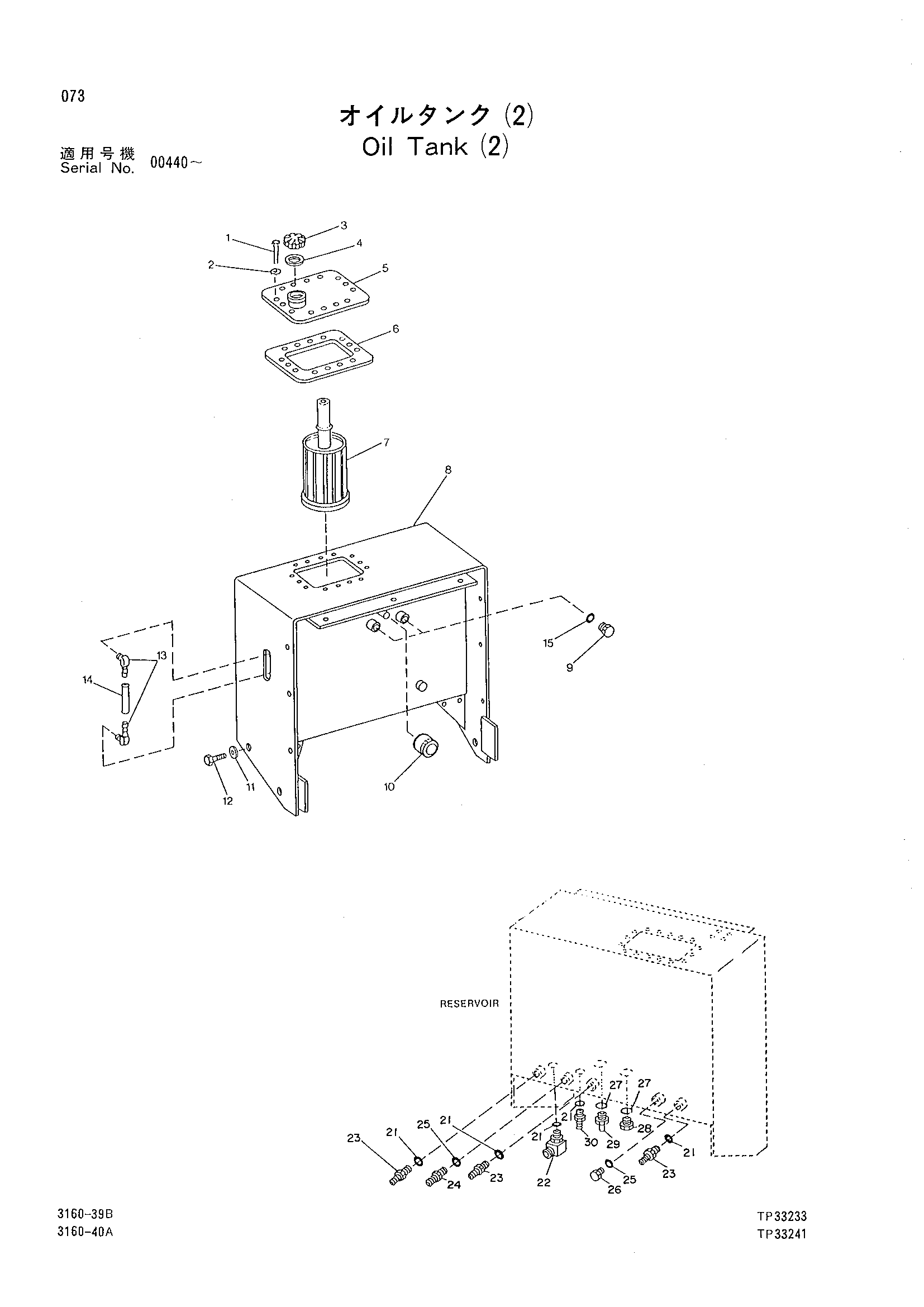

Заводская схема «Гидробак(2)» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19H1731 | Винт | 14 |
| 02 | 24M7239 | Шайба | 14 |
| 03 | 4242933 | Колпачок | 1 |
| 04 | 3044015 | Прокладка | 1 |
| 05 | 2026985 | Крышка | 1 |
| 06 | 4242987 | Прокладка | 1 |
| 07 | 4317071 | Фильтр | 1 |
| 08 | 1018541 | Ресервоир | 1 |
| 09 | 4316141 | Шайба | 2 |
| 10 | 2030629 | Масляный фильтр | 1 |
| 11 | 24M7241 | Шайба | 4 |
| 12 | 19M7369 | Винт | 4 |
| 13 | 4316142 | Угловой штуцер | 2 |
| 14 | 3063114 | Трубка | 1 |
| 15 | 4212026 | Уплотнительное кольцо | 2 |
| 21 | 4212027 | Уплотнительное кольцо | 5 |
| 22 | 38H1004 | Угловой штуцер | 1 |
| 23 | 38H1160 | Угловой штуцер | 3 |
| 24 | 38H1445 | Адаптер | 1 |
| 25 | 4212026 | Уплотнительное кольцо | 2 |
| 26 | 4212042 | Пробка | 1 |
| 27 | 4212699 | Уплотнительное кольцо | 2 |
| 28 | 3043862 | Пробка | 1 |
| 29 | 38H1196 | Адаптер | 1 |
| 30 | 38H1168 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
