Трансмиссия схифт рычаг — HITACHI LX100

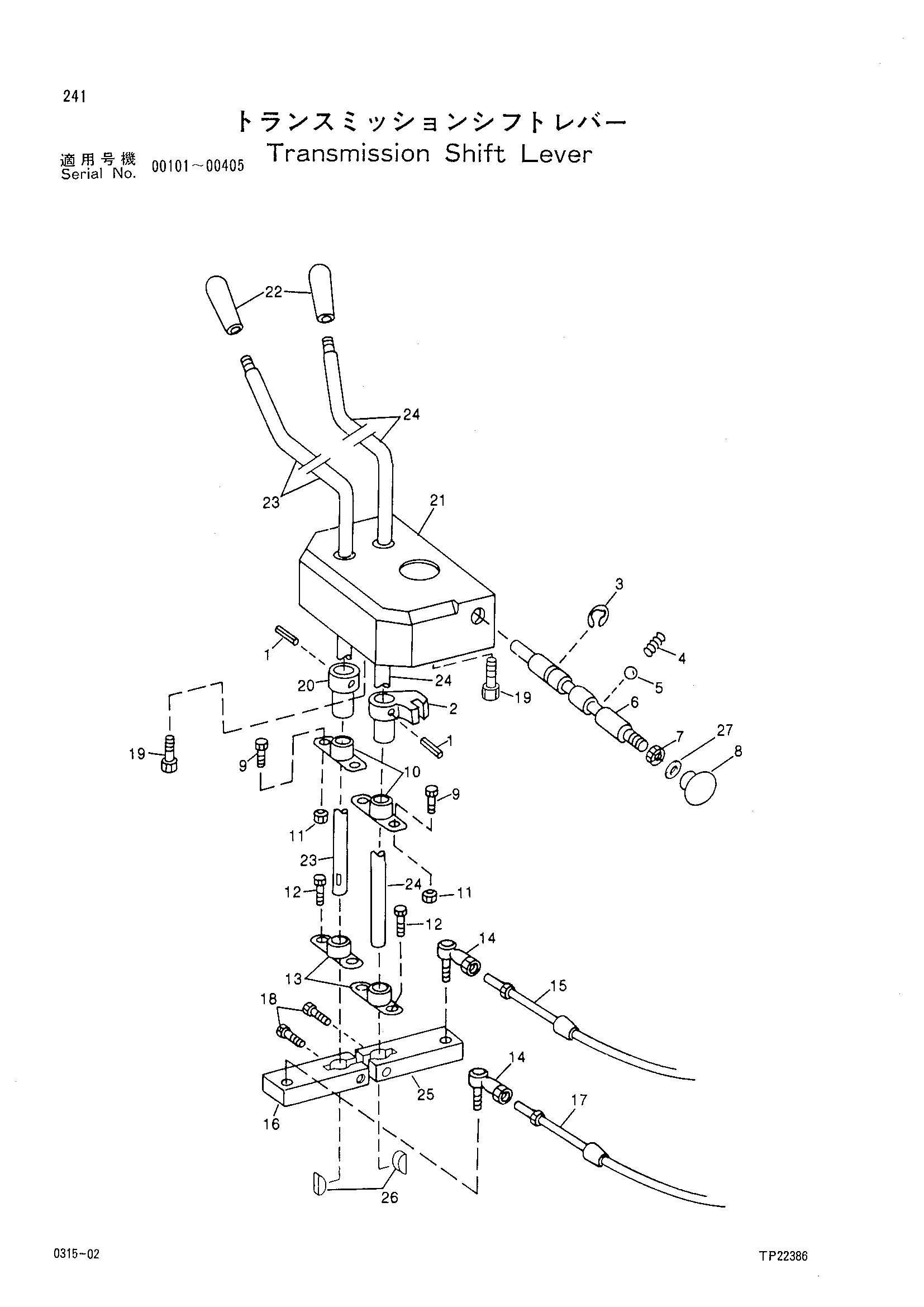

Заводская схема «Трансмиссия схифт рычаг» для HITACHI LX100. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 34H284 | Палец роле | 2 |
| 02 | 1013090 | Втулка | 1 |
| 03 | 3043863 | Стопорное кольцо | 1 |
| 04 | 3043607 | Пружина | 1 |
| 05 | 3043894 | Стальной шарик | 1 |
| 06 | 4277720 | Палец | 1 |
| 07 | 14H850 | Гайка | 1 |
| 08 | 4230453 | Ручка | 1 |
| 09 | 19H218 | Болт | 4 |
| 10 | 4230389 | Подшипник | 2 |
| 11 | 14H255 | Гайка | 4 |
| 12 | 19M7932 | Винт | 4 |
| 13 | 4230388 | Подшипник | 2 |
| 14 | 3043975 | Подшипник | 2 |
| 15 | 4238380 | Трос | 1 |
| 16 | 4242934 | Кранк белл | 1 |
| 17 | 4238439 | Трос управления | 1 |
| 18 | 19M7786 | Винт | 2 |
| 19 | 19M7402 | Винт | 2 |
| 20 | 3043697 | Втулка | 1 |
| 21 | 2027038 | Крышка | 1 |
| 22 | 4230727 | Ручка | 2 |
| 23 | 4238060 | Шток | 1 |
| 24 | 4238061 | Шток | 1 |
| 25 | 4242935 | Кранк белл | 1 |
| 26 | 26H9 | Шпонка | 1 |
| 27 | 24H1287 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
